AEC-Q102之推拉力测试

在汽车智能化与电动化的浪潮中，光电半导体器件（如LED、激光雷达、光传感器等）的可靠性直接决定了车辆的安全性与性能。AEC-Q102作为汽车电子领域针对分立光电半导体的核心测试标准，其推拉力测试是评估器件机械强度的关键环节。

推拉力测试的技术原理与标准要求

推拉力测试旨在评估半导体器件内部连接结构（如键合线、焊点、端子）的机械强度，防止因振动、冲击或组装应力导致的连接失效。根据AEC-Q102标准，此类测试属于工艺质量评价范畴，覆盖以下关键项目：

1. 键合线剪切测试

通过施加剪切力测量键合线与焊盘间的结合强度，防止因焊点疲劳断裂引发断路。

2. 端子强度测试

对引脚施加轴向拉力（5N）或侧向弯曲力（2.5N），验证其在组装或维修过程中的抗变形能力。

3. 芯片剪切测试

评估芯片与基板间的粘接强度，确保极端温度循环下的结构稳定性。AEC-Q102要求测试样品数量为78个且零失效（0 Fails），确保测试结果的高置信度。例如，键合线剪切测试需满足剪切力≥0.1N（金线）或≥0.05N（铝线），断裂形态需呈现焊盘残留而非键合线断裂，以证明界面结合强度达标。

测试设备与流程：精密机械与智能化的结合

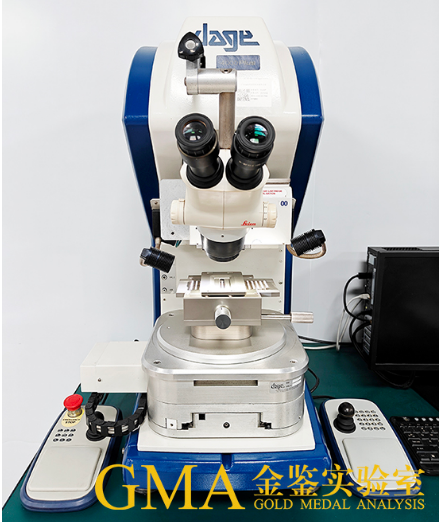

1.核心设备：推拉力测试机

推拉力测试的核心设备是超高精度推拉力测试机。

2.标准化测试流程

参数设定：剪切速度（0.1-1mm/s）、剪切角度（0°-30°）、剪切力范围（0.01-50N）等参数需严格匹配AEC-Q102规范。

失效分析：结合金相显微镜与FIB-SEM（聚焦离子束扫描电镜），对断裂界面进行微米级形貌分析，定位工艺缺陷（如焊点空洞、界面污染）。

行业应用与挑战：从实验室到量产

1.典型案例分析

激光雷达模块优化：某1550nm激光器在振动测试中因键合线断裂导致光功率波动超差。

车载Mini LED背光强化：针对0.5mm间距LED阵列的机械冲击失效问题，引入纳米银烧结技术，界面剪切强度提升至45MPa，量产良率从99.7%提升至99.9%。

2.行业挑战

材料兼容性：无铅焊料（如SAC305）虽环保，但机械疲劳寿命较传统SnPb焊料低30%，需通过底部填充胶技术补偿。

成本控制：推拉力测试设备单台成本超50万元，中小企业可采用第三方检测服务降低认证成本。

结语

AEC-Q102推拉力测试不仅是汽车光电半导体进入市场的“通行证”，更是技术创新的催化剂。随着智能化测试设备与高性能材料的应用，这一领域正从被动检测转向主动预防，为智能驾驶时代的硬件可靠性构筑坚实防线。

未来，通过AI与多物理场技术的深度融合，推拉力测试将进一步提升效率与精度，推动汽车电子行业向更高安全性与耐用性迈进。
