微透镜阵列可分为折射型微透镜阵列与衍射型微透镜阵列两类。衍射微透镜列阵利用其表面波长量级的三维浮雕结构对光波进行调制、变换，具有轻而薄、设计灵活等特点。作为功能元件，在波前传感、光聚能、光整形等多种系统可得到广泛应用。

微透镜阵列将一个完整的激光波前在空间上分成许多微小的部分, 每一部分都被相应的小透镜聚焦在焦平面上, 一系列微透镜就可以得到由一系列焦点组成的平面。如果激光波前为理想的平面波前, 那么在微透镜阵列焦平面上就可以得到一组均匀而且规则的焦点分布;然而实际的激光波前并不是理想的平面波前, 它们或多或少地带有一些畸变, 用微透镜阵列聚焦后, 焦点不再是均匀分布, 而是与理想的焦点发生了位移。

正方形微透镜

适用于光束匀化，波前传感器，激光测试等领域

适用于光纤耦合，准直，成像等领域

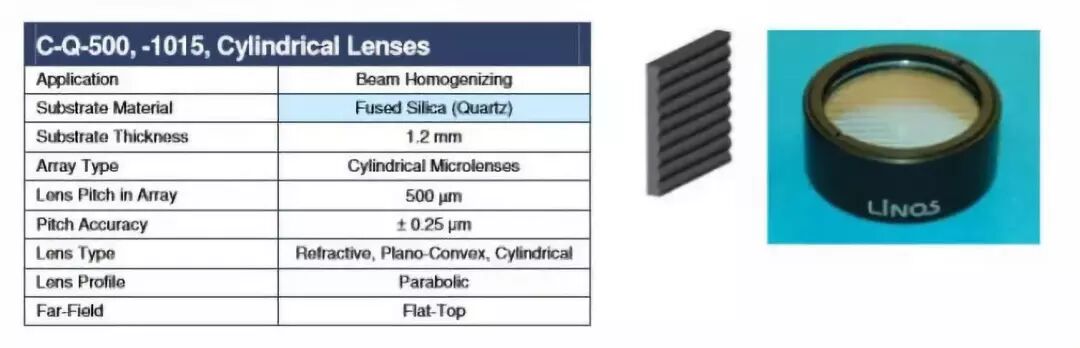

用于光束均化的微透镜（柱面状微透镜）

用于光束均化的微透镜（双面十字柱面状微透镜）

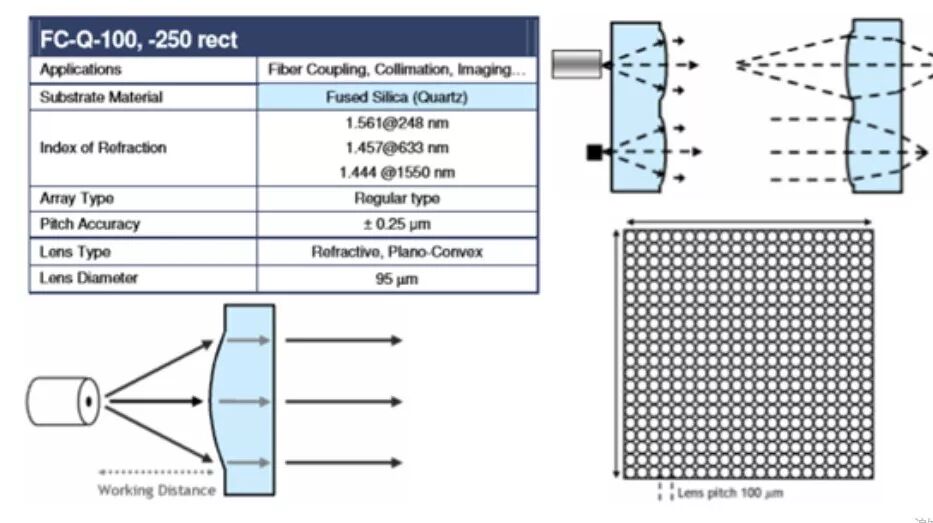

用于光线耦合的微透镜

适用于光纤准直，耦合，成像领域

用于 Shack-Hartmann 传感器的微透镜
