【车灯拆解2610】尊界S800 大灯

于 2026-08-29 17:13:13 发布 3 阅读 0 评论 0 点赞

今天，我们来看看华为系的天花板作品-尊界S800大灯。

说实话，在华为参与合作之前，江淮在中国的整车生产制造版图可谓是默默无闻。但高端品牌尊界S800的出现，上市9个月累计交付突破15000台的数据，都让市场眼前一亮。

话不多说，我们看灯。

整体布局与轮廓：大灯区域采用“四横两纵”的布局设计，两侧大灯呈现类似C字型的结构，并配有纵向的灯组结构，整体造型偏向方形，极具庄严感。

材质与工艺：首创车规级水晶大灯设计，日行内透镜采用水晶材质，内部拥有96个不规则的钻石切割面。经过近百道工序手工打磨，配合多层光学镀膜及激光镭雕工艺，呈现出极强的通透感与璀璨光泽。

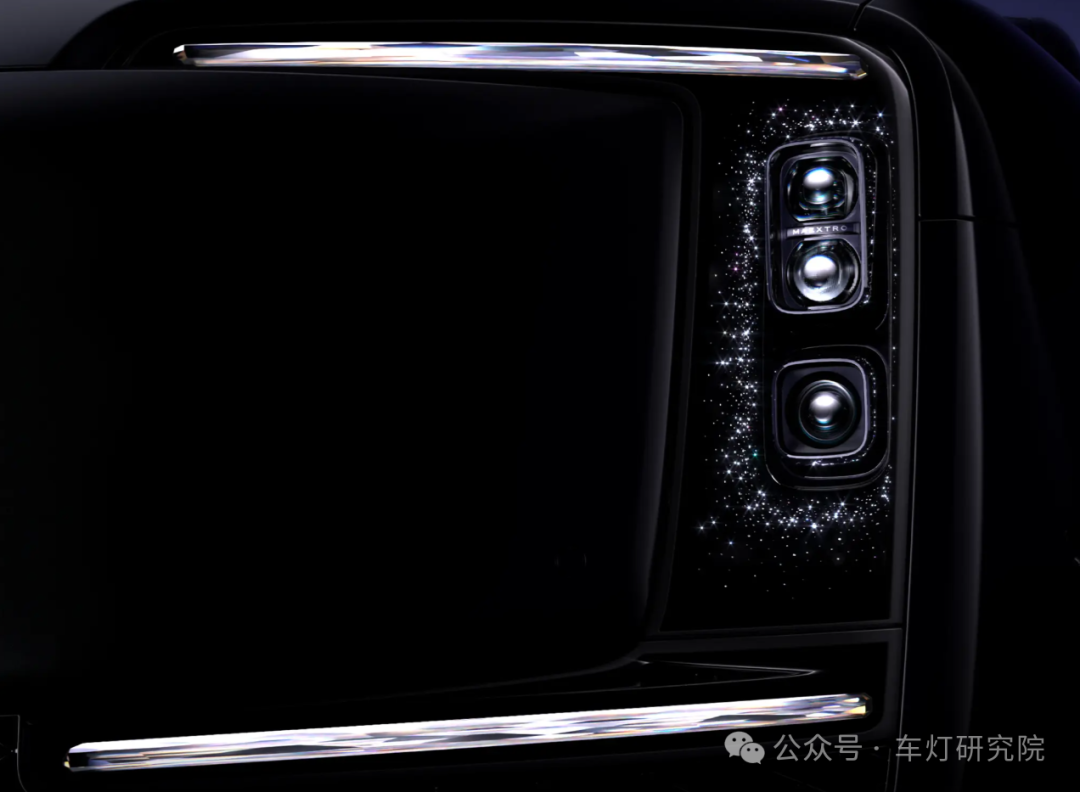

星河灯效：大灯内部融入了密集的点阵光源，通过多层光学设计模拟出星轨效果。点亮后能够展现出“星汉灿烂”的动态光效，形成极具纵深感的宇宙星河视觉。

以上是官方说明，而官方将其命名为"纵横星瀚大灯"。

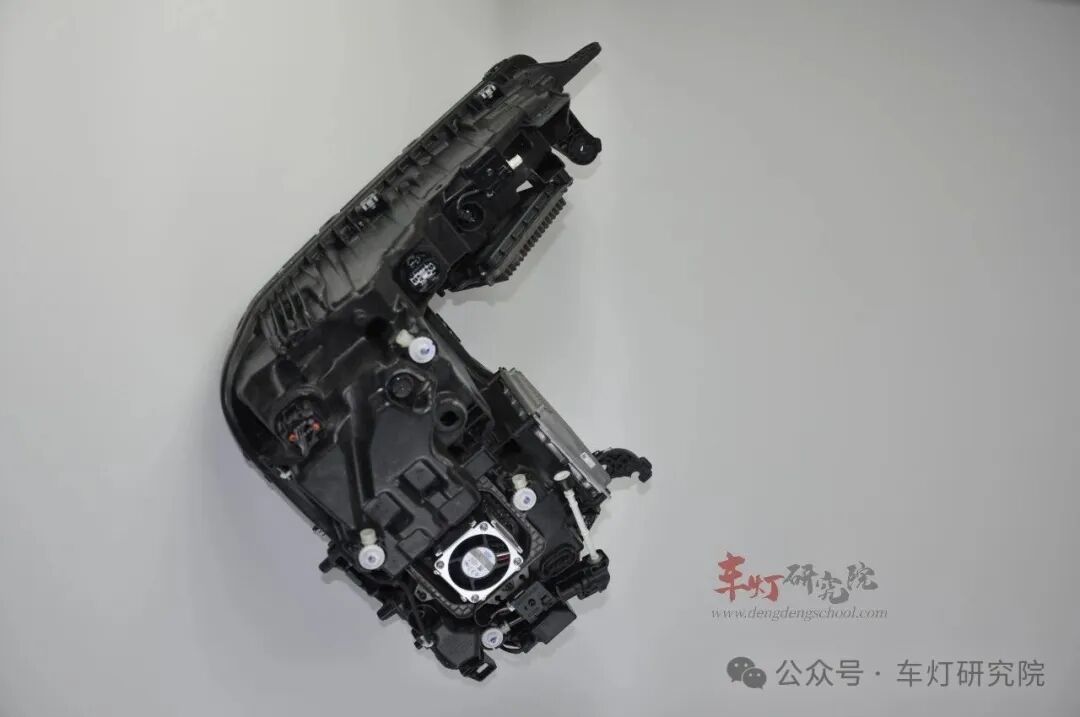

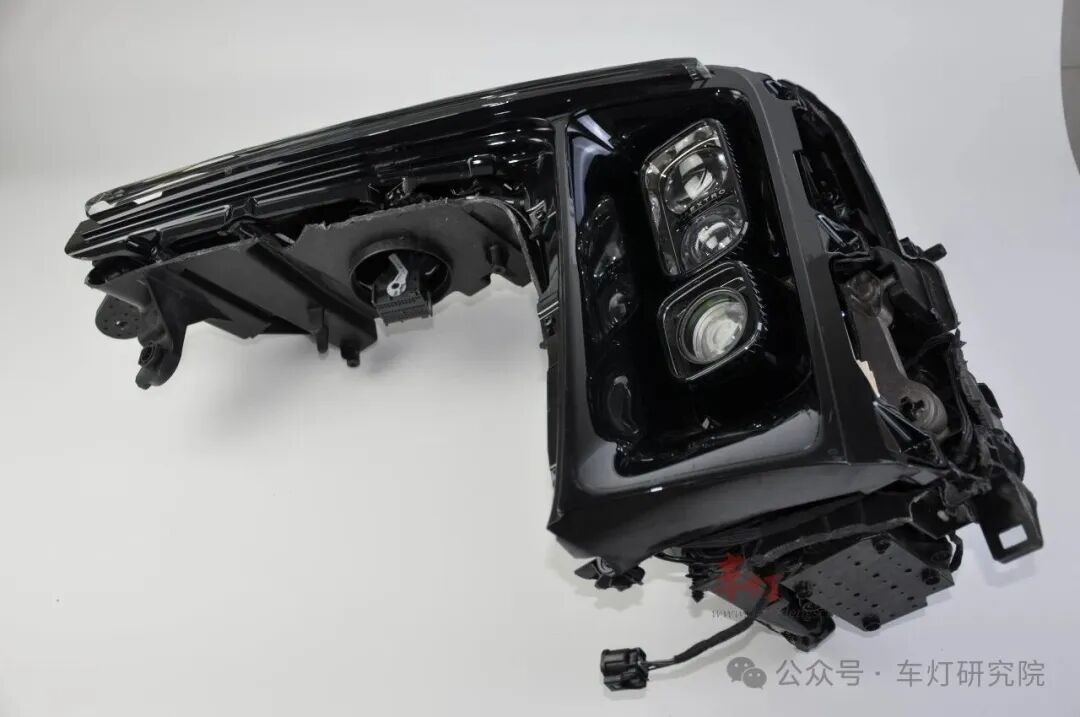

从后灯壳看，可见DLP外置风扇，两个外置驱动。

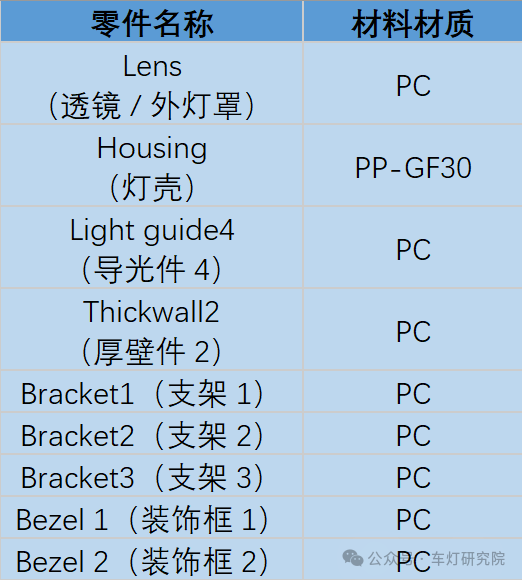

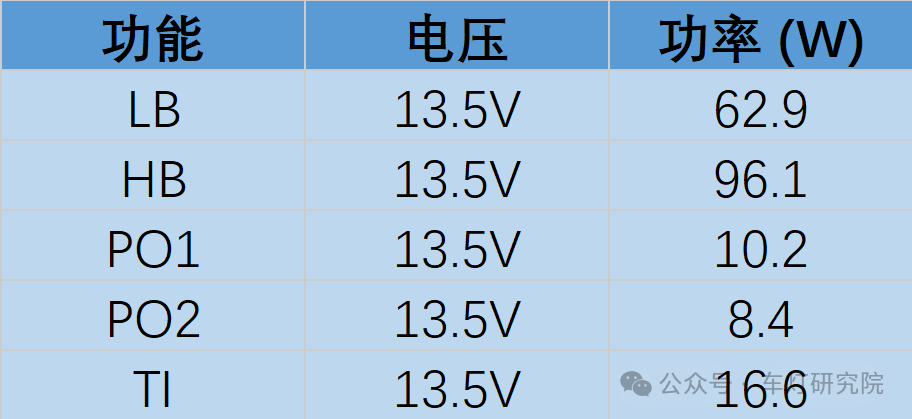

壳体信息如下：

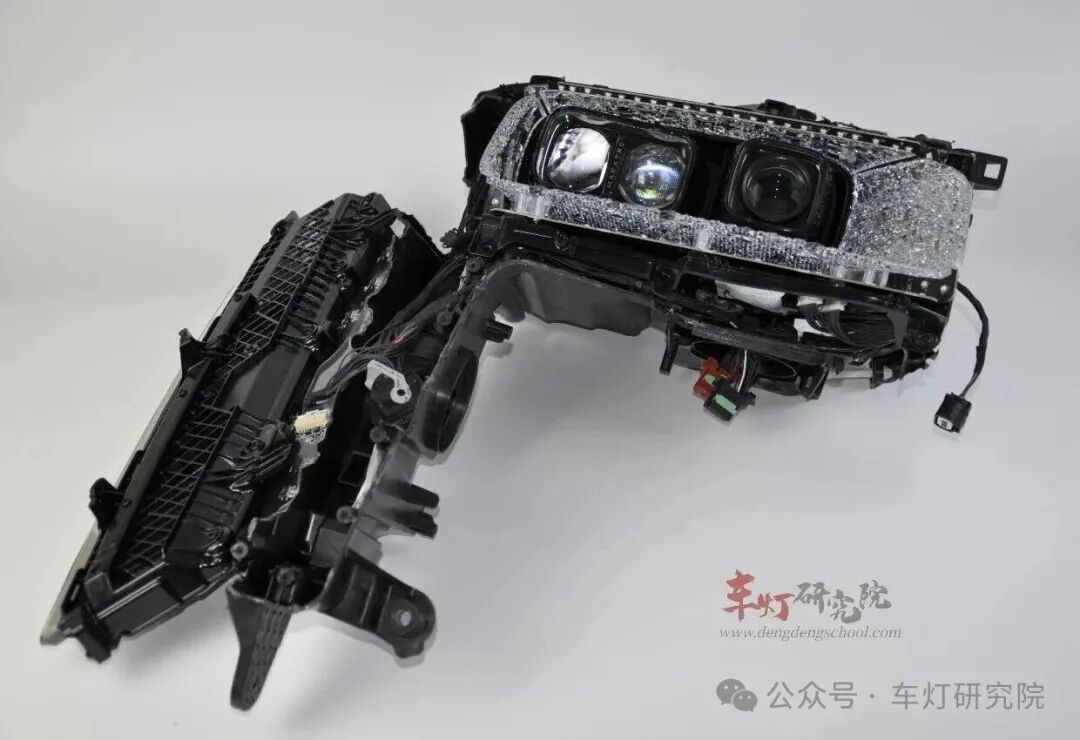

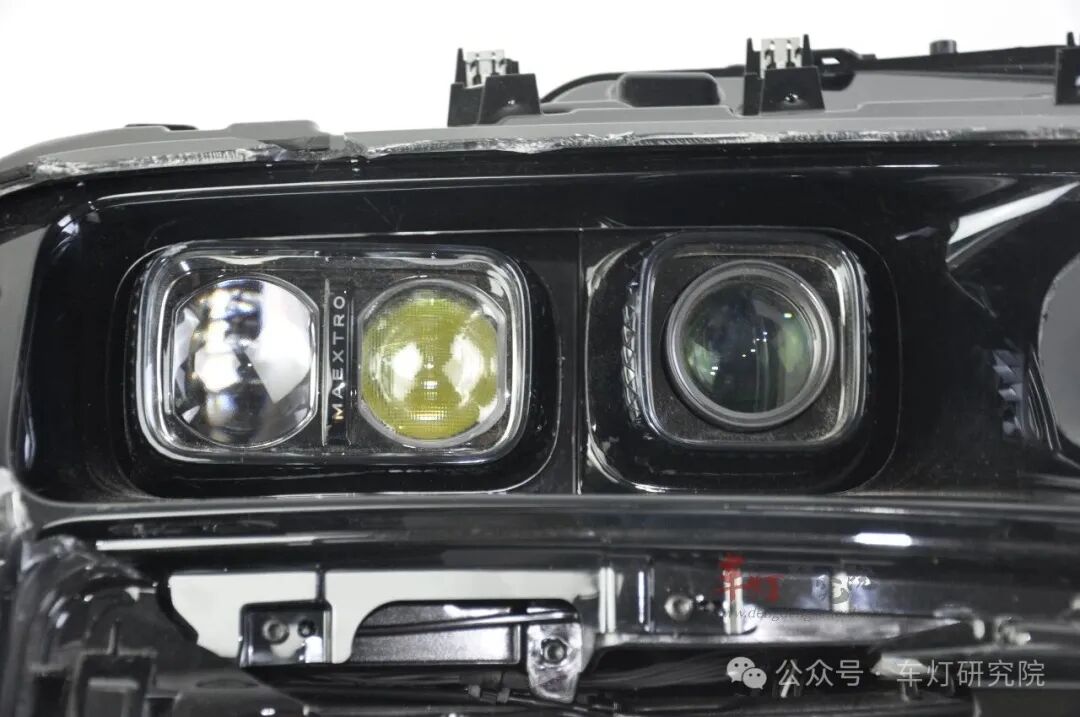

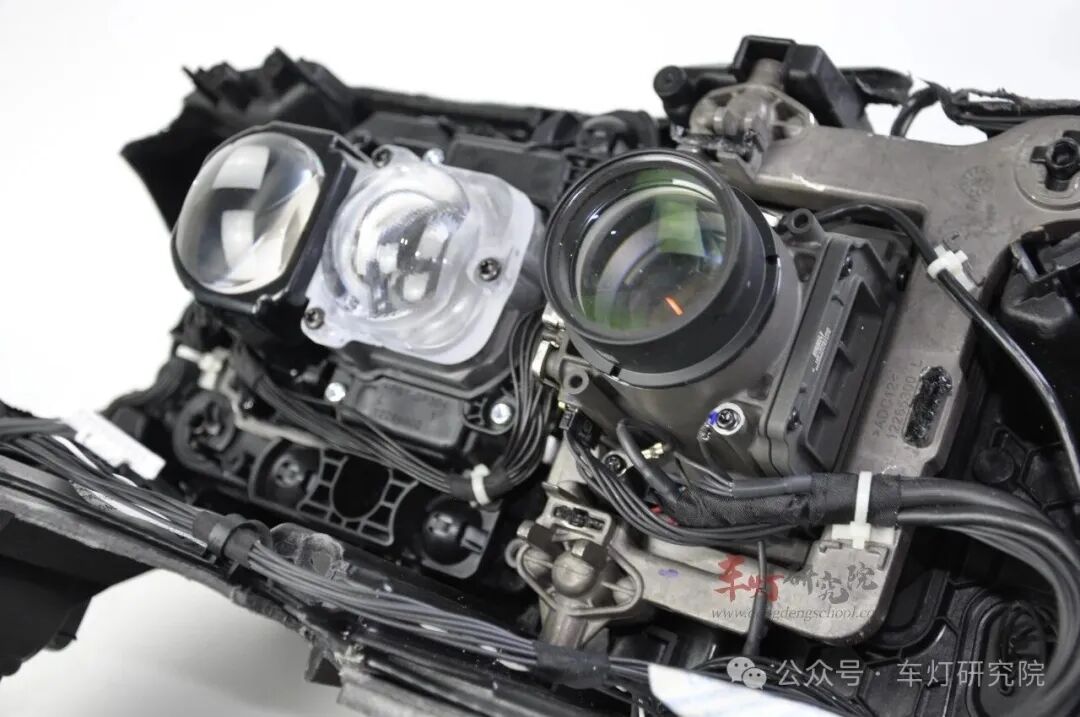

椭球主光源分别是远近光椭球，ADB椭球和DLP椭球(这车身摆放位置有点低了？算了，还是造型优先吧……)

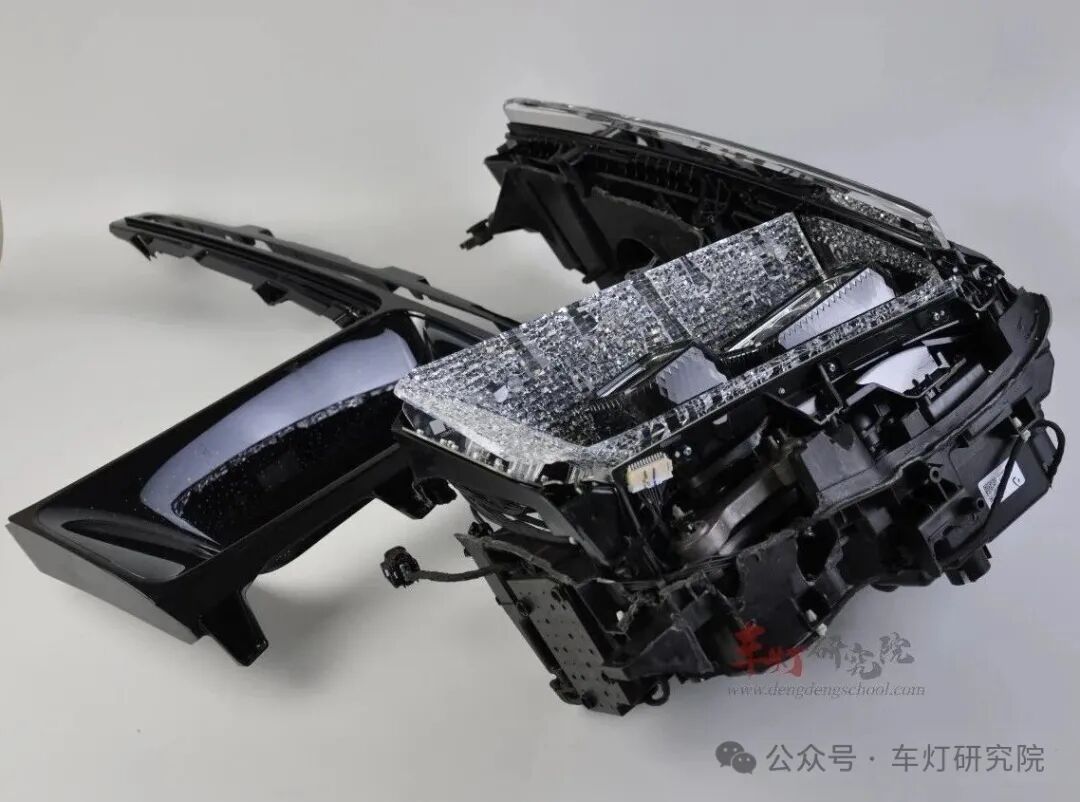

拆开外透镜及主饰圈，可见其璀璨的内透镜，

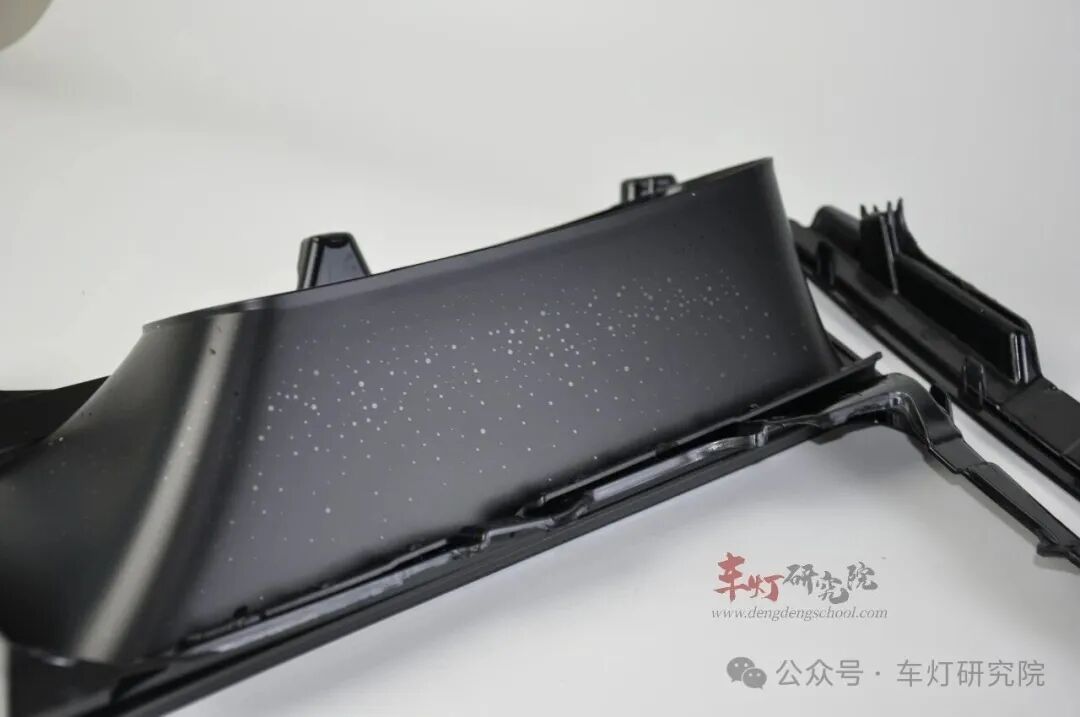

主饰圈的星光孔，

内透镜分为上下左右四块，根据造型设计成高矮胖瘦的形状，内透镜后面是相应的灯板，

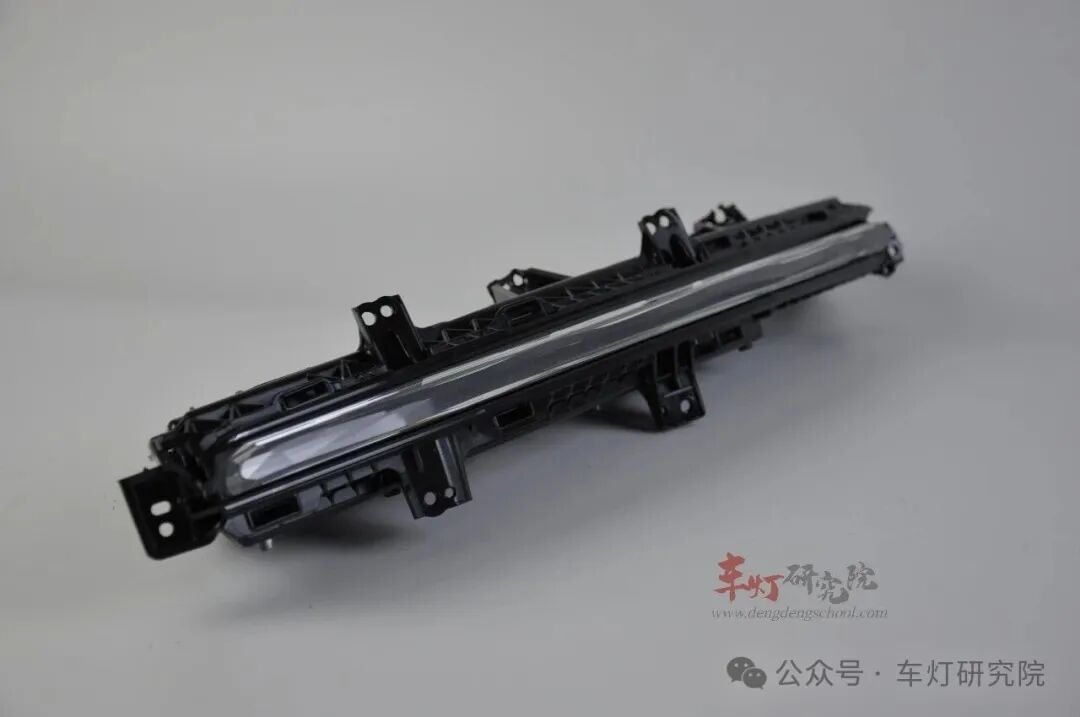

开拆上日行灯模块，

晶莹剔透，"钻石"切割?

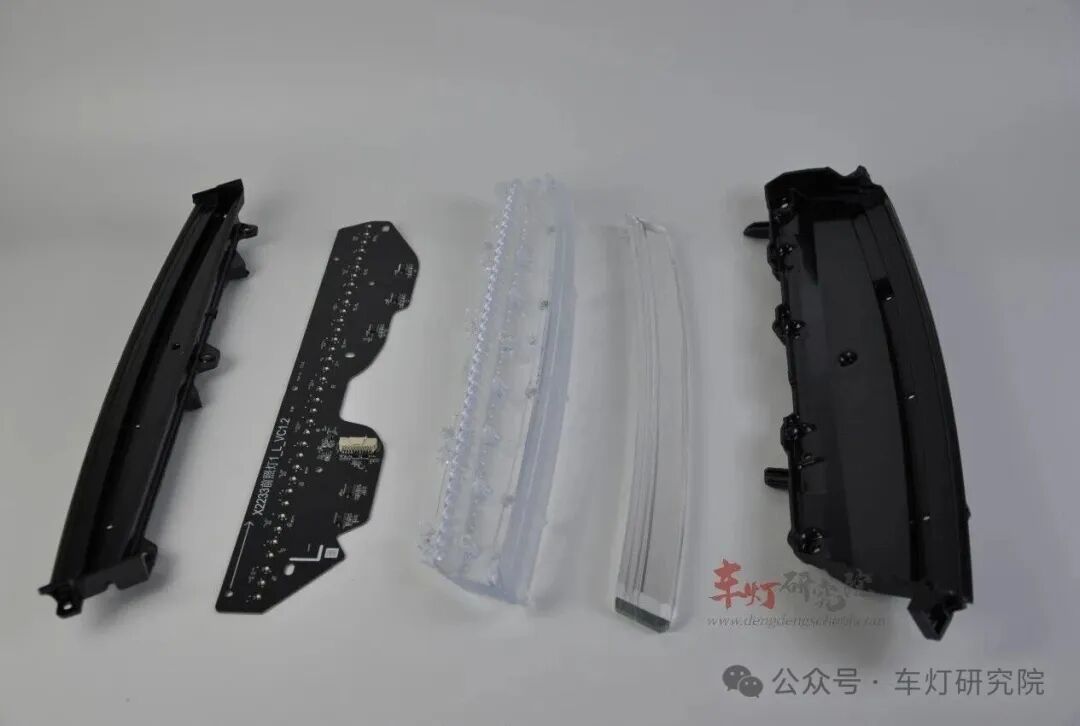

模块结构正常，上下支架，PCBA，厚壁，还有……水晶？

来看看厚壁跟水晶的视觉差异，

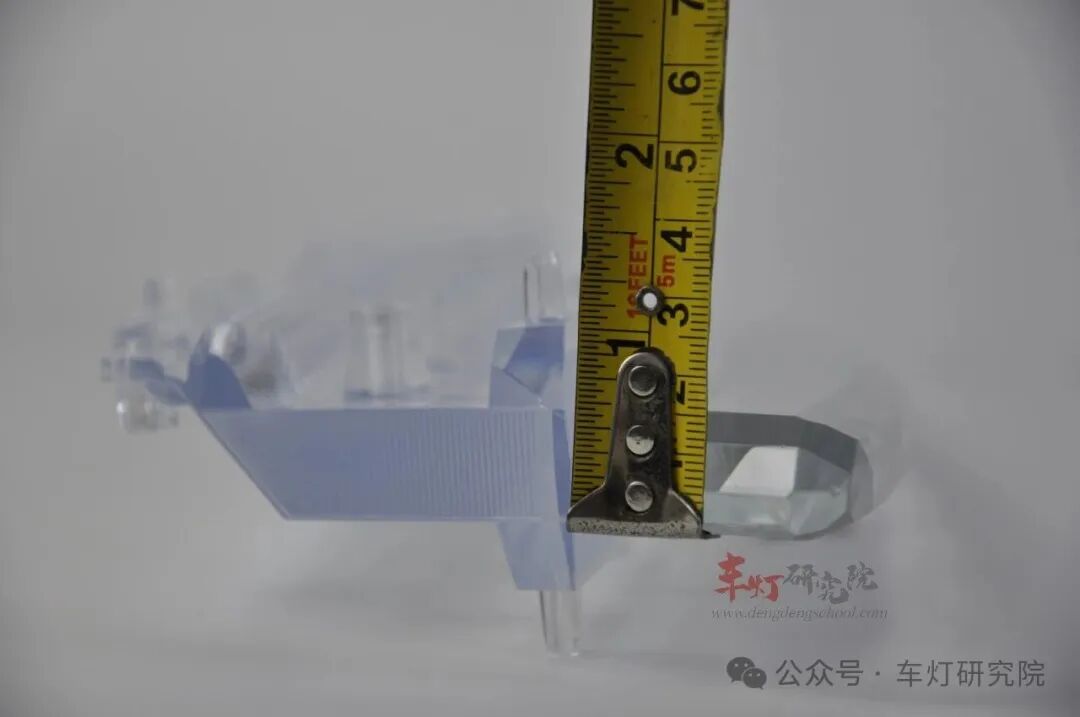

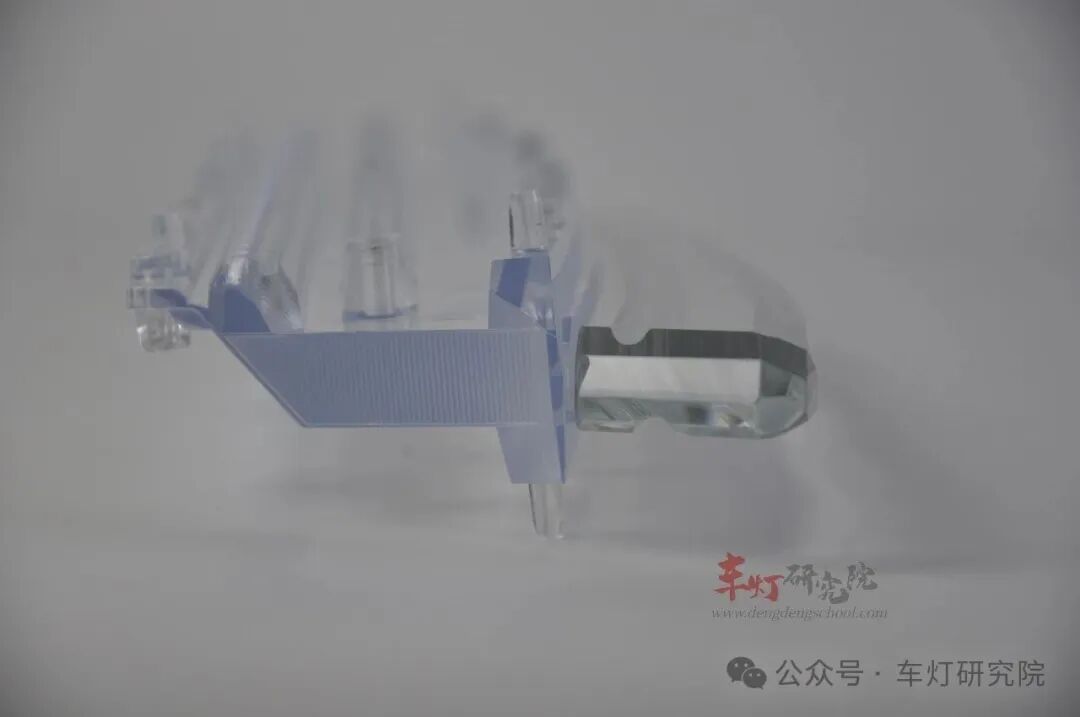

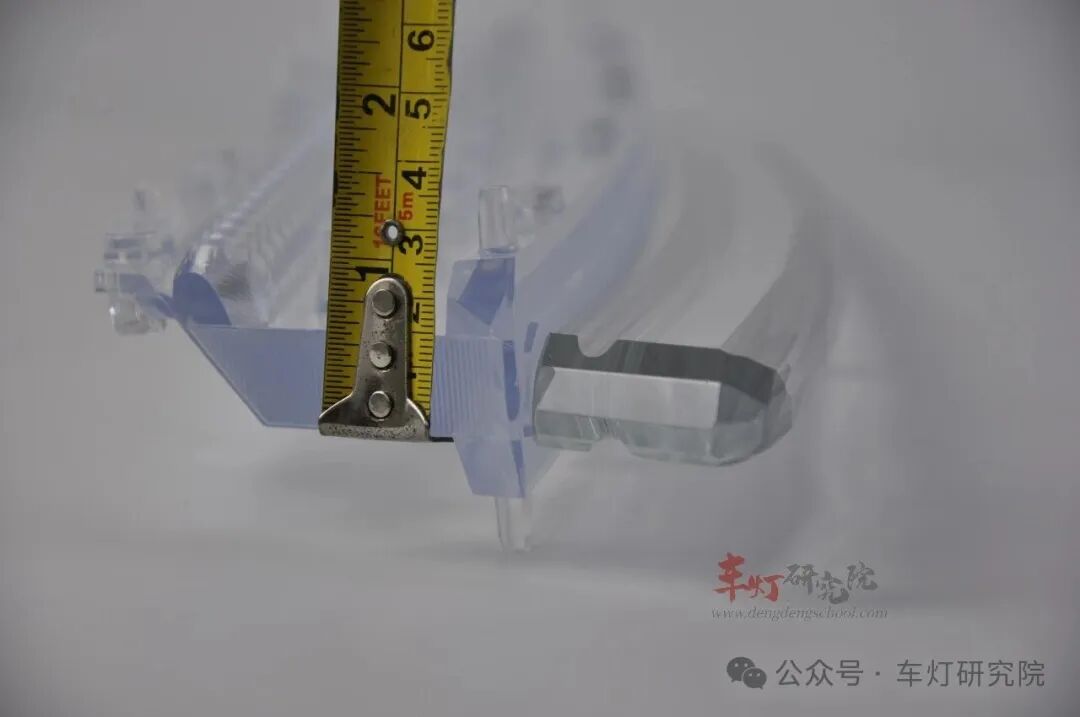

厚壁及水晶的z向高度，

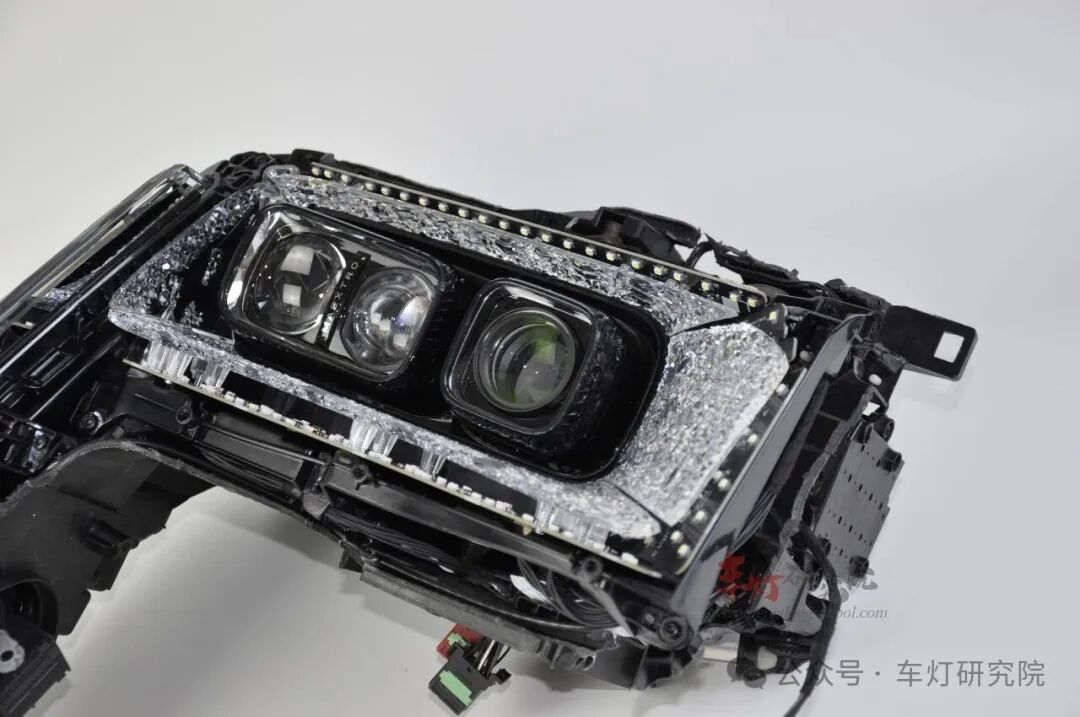

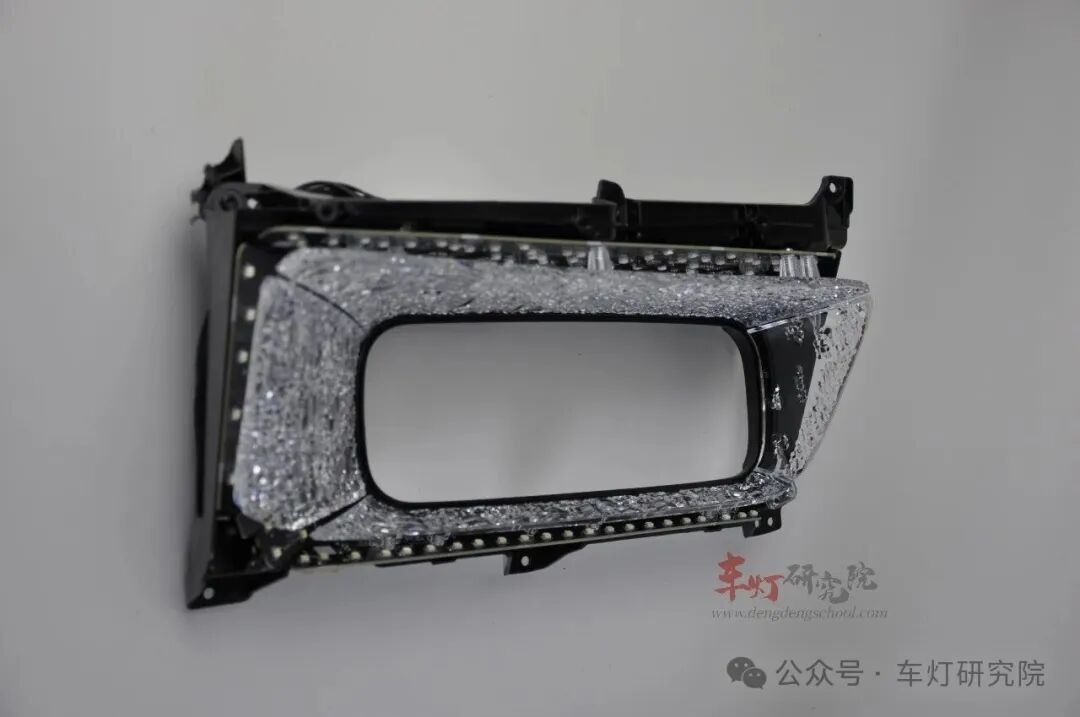

转战星河饰圈总成，来张总图，

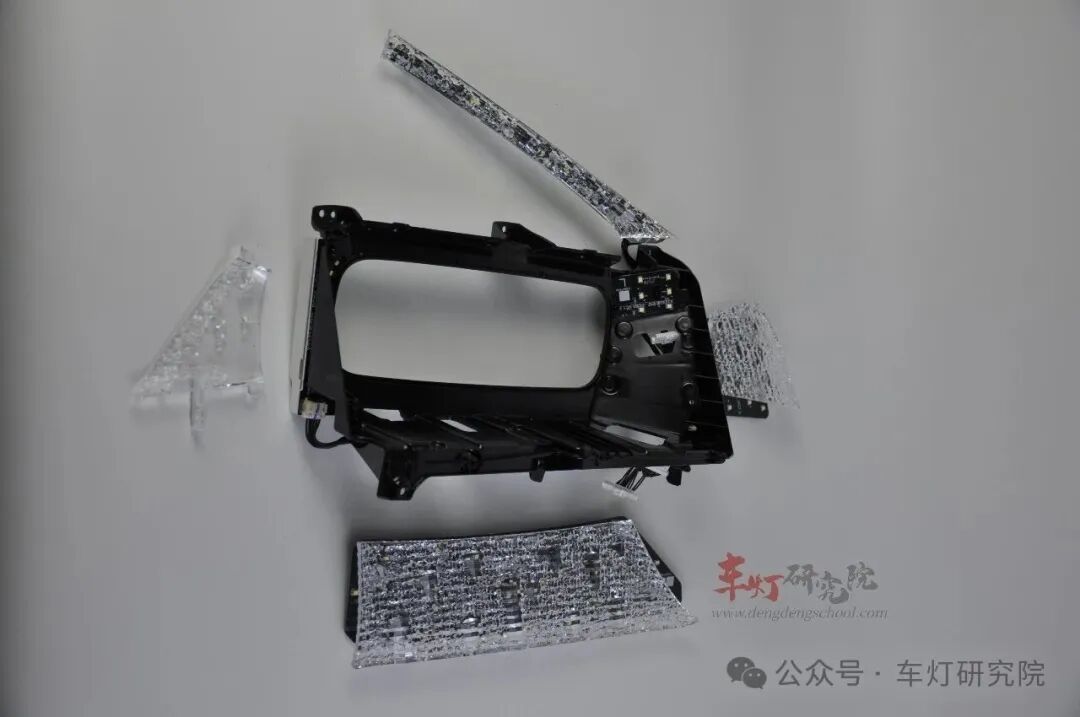

拆下内透镜，

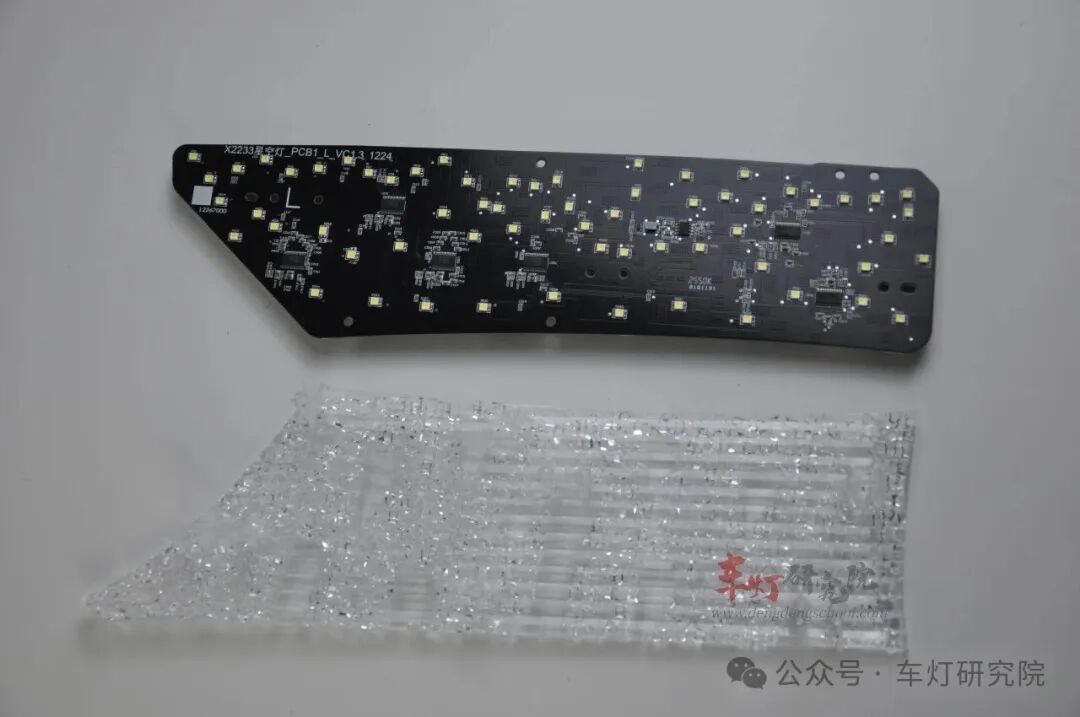

密密麻麻的灯珠，小编数了下，整个星河总成四块板子总共用了122颗灯珠，

最后我们来看下各椭球的情况，

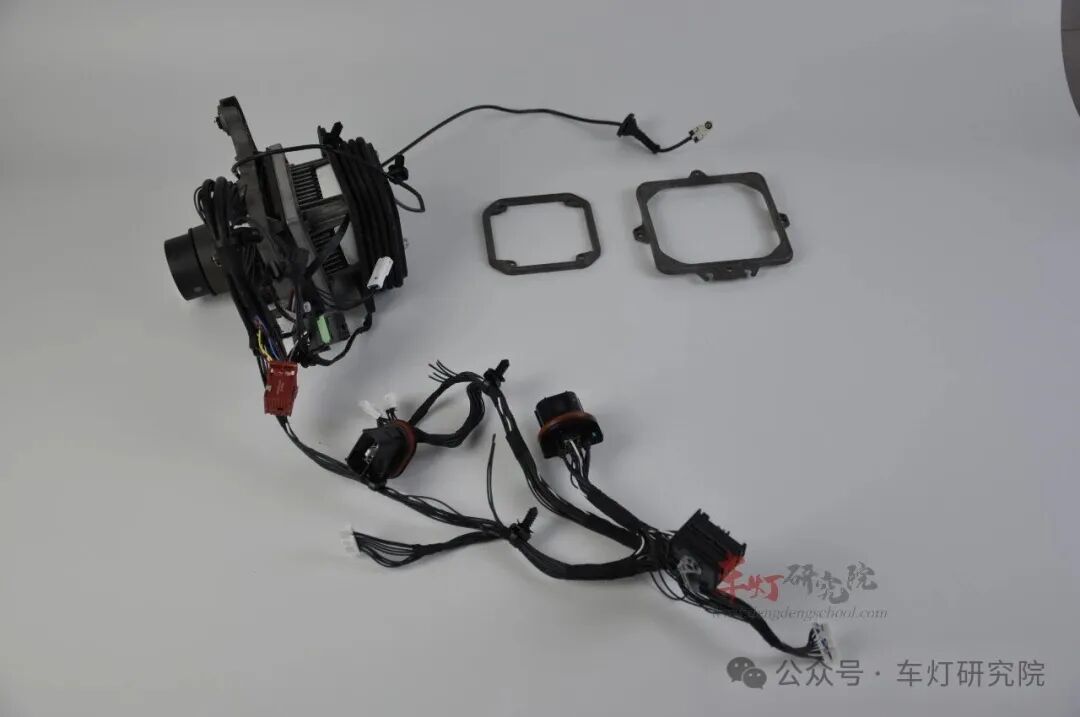

DLP椭球+复杂的总成线束

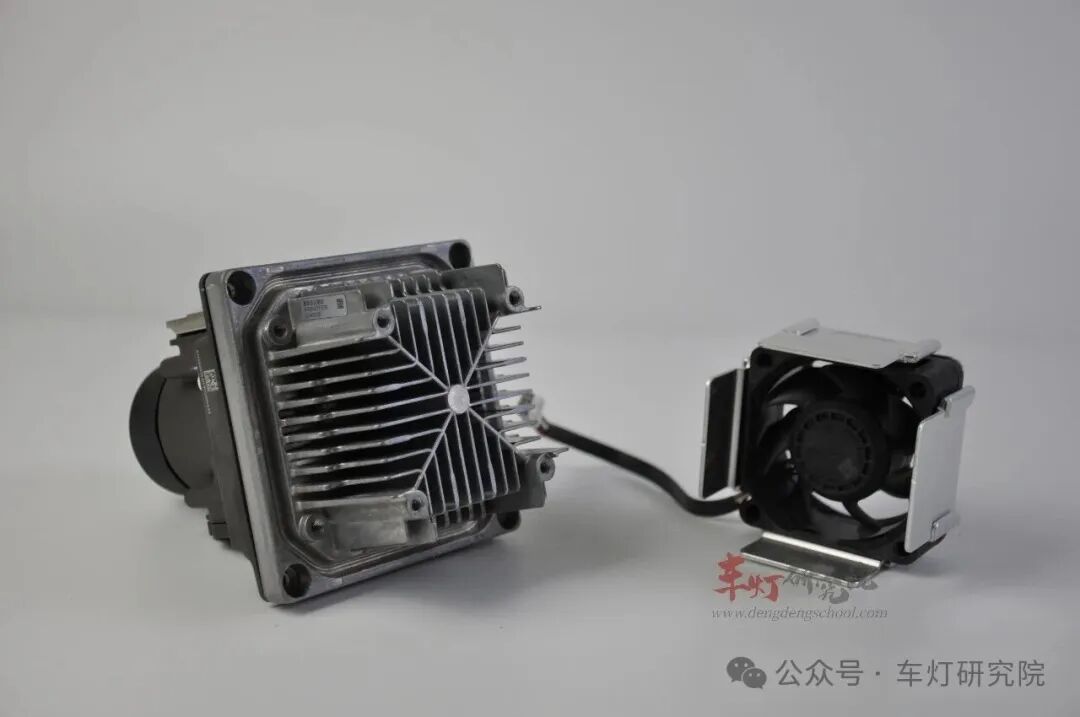

去掉风冷风扇，

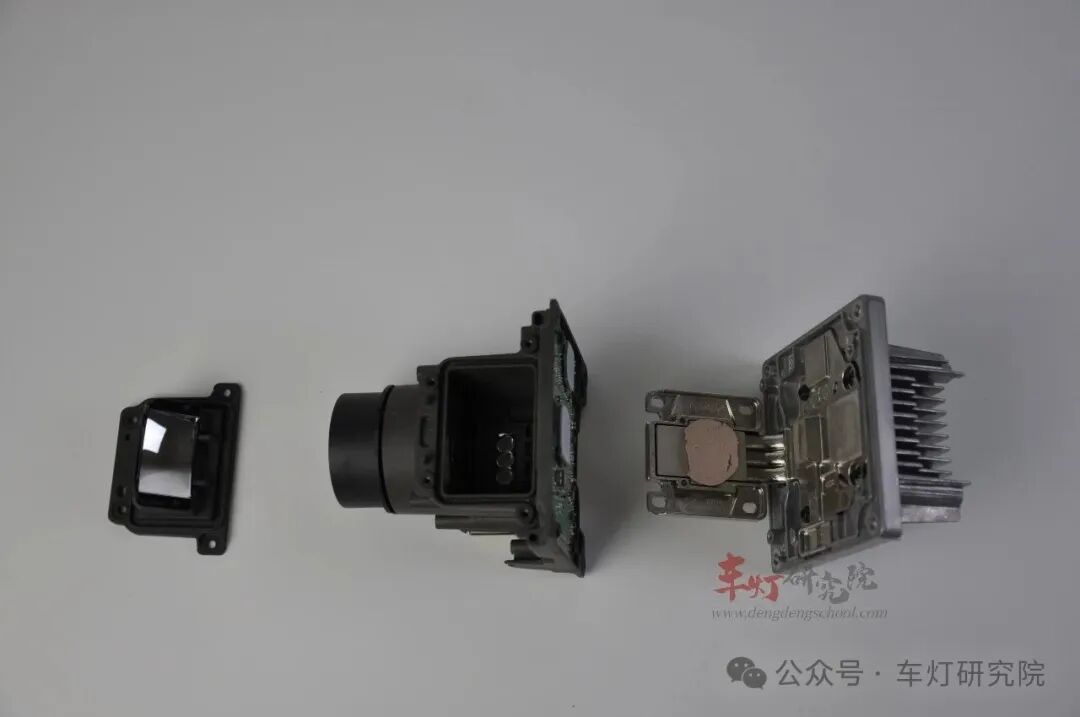

打开光源反射镜

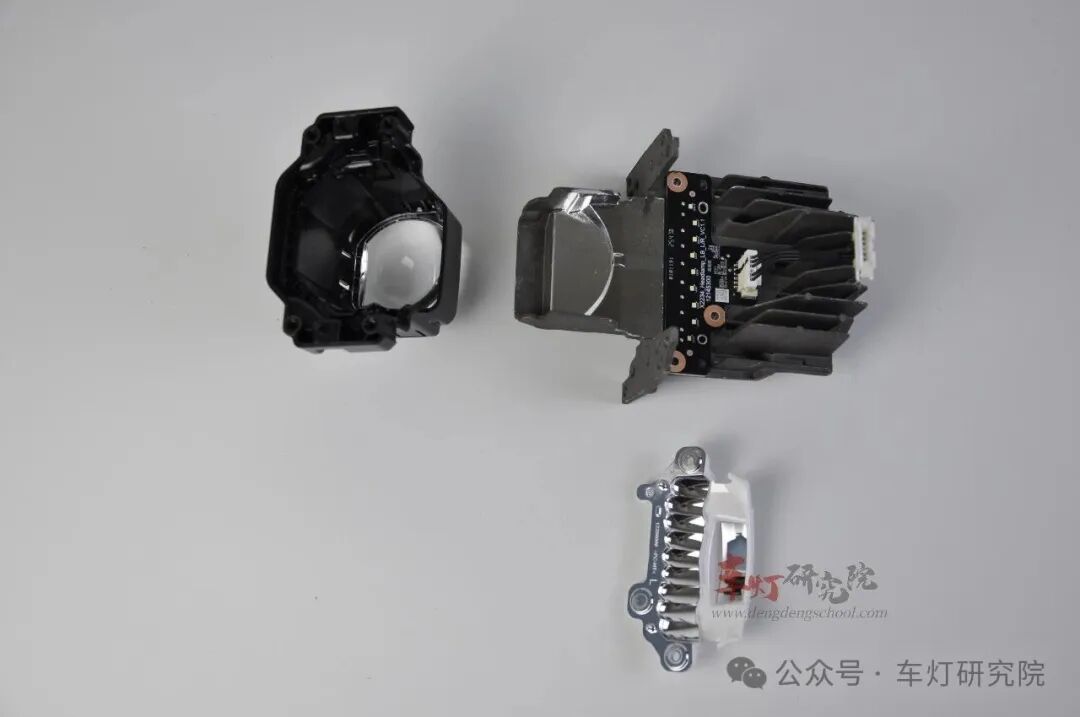

拆下散热块

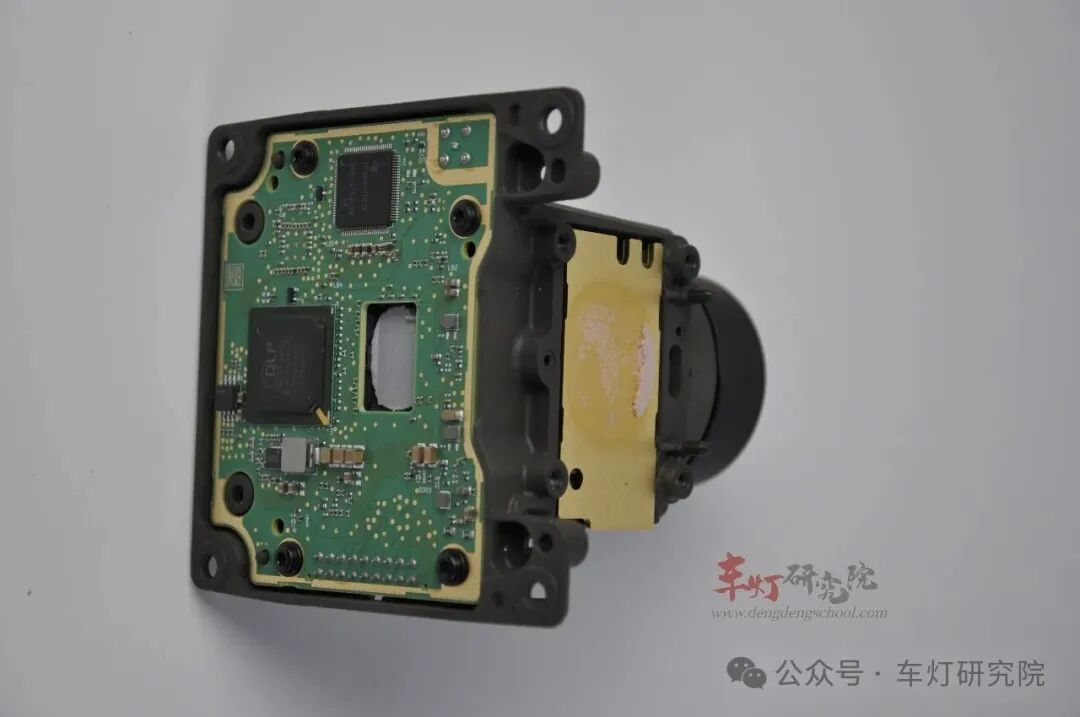

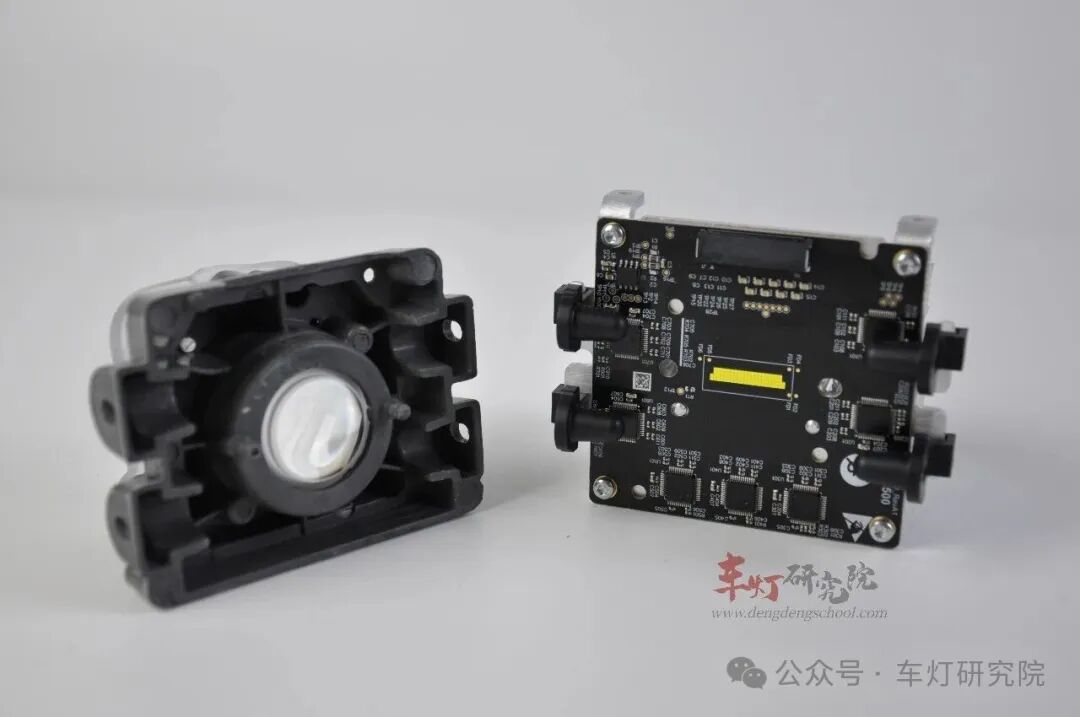

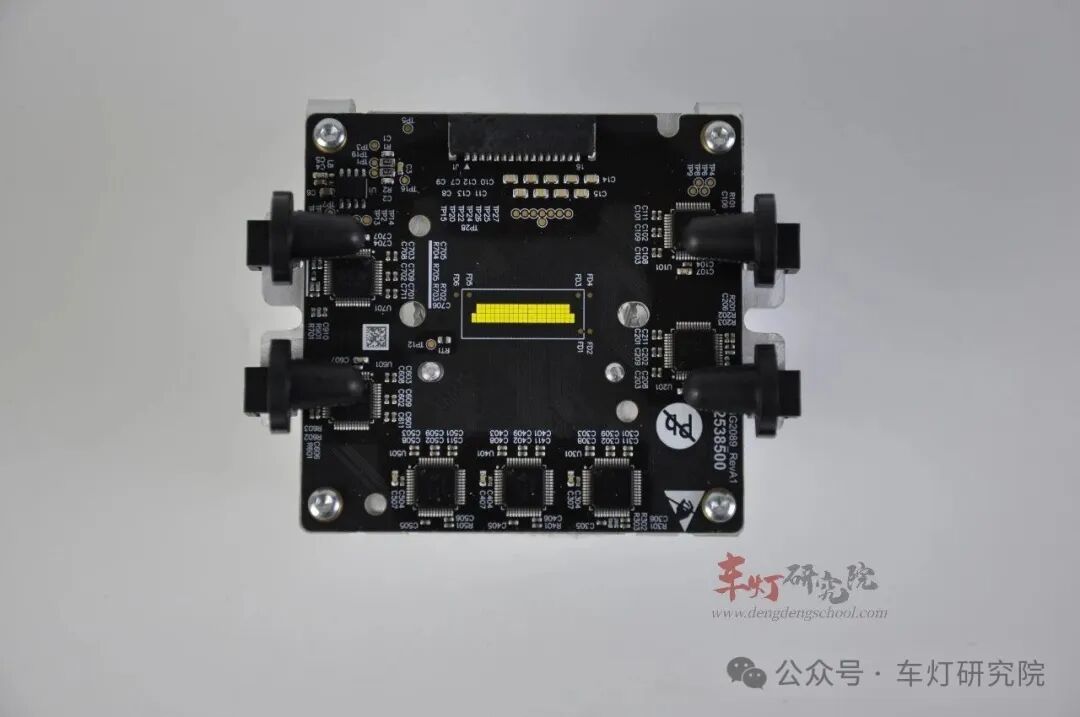

可见PCBA总成

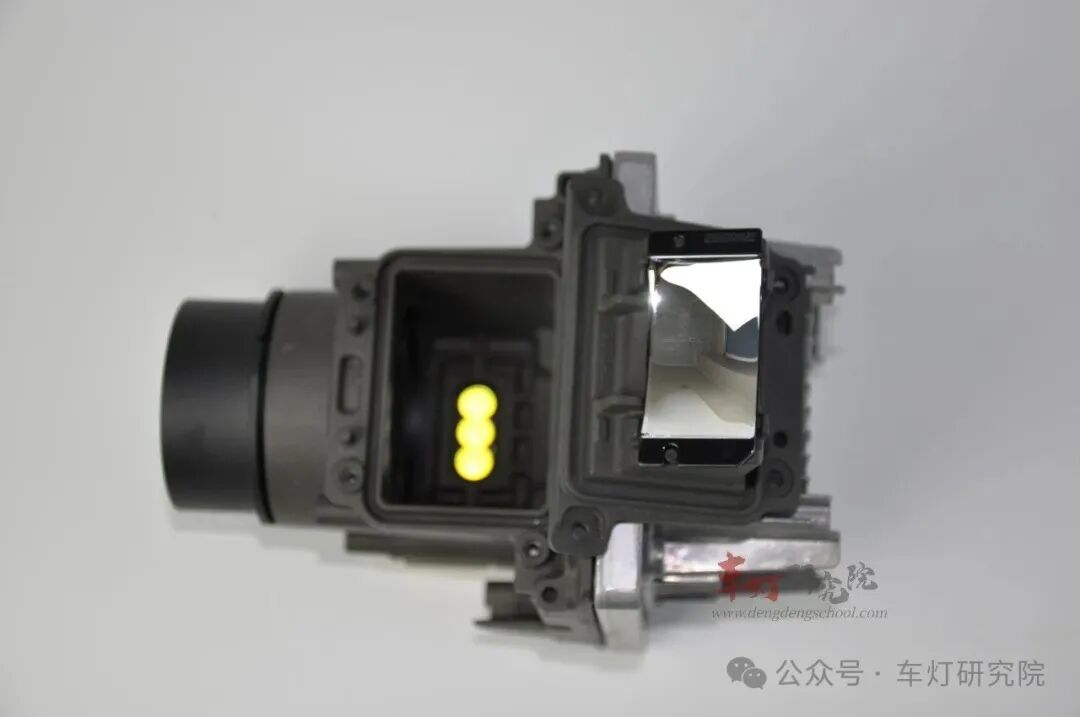

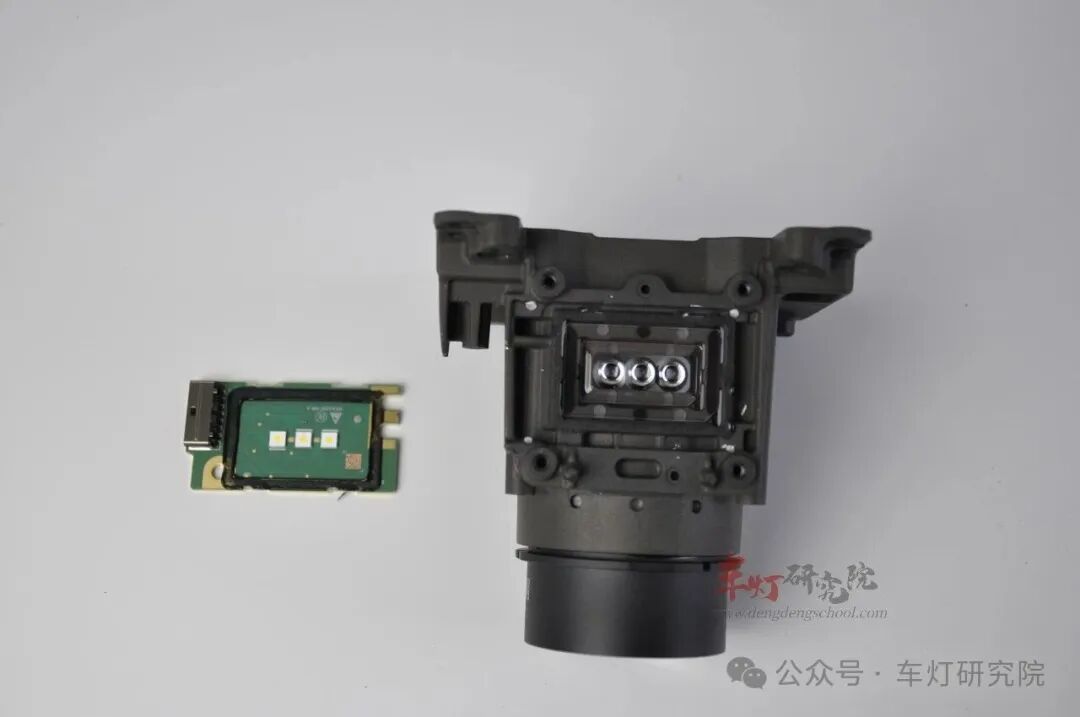

发光光源及聚光器

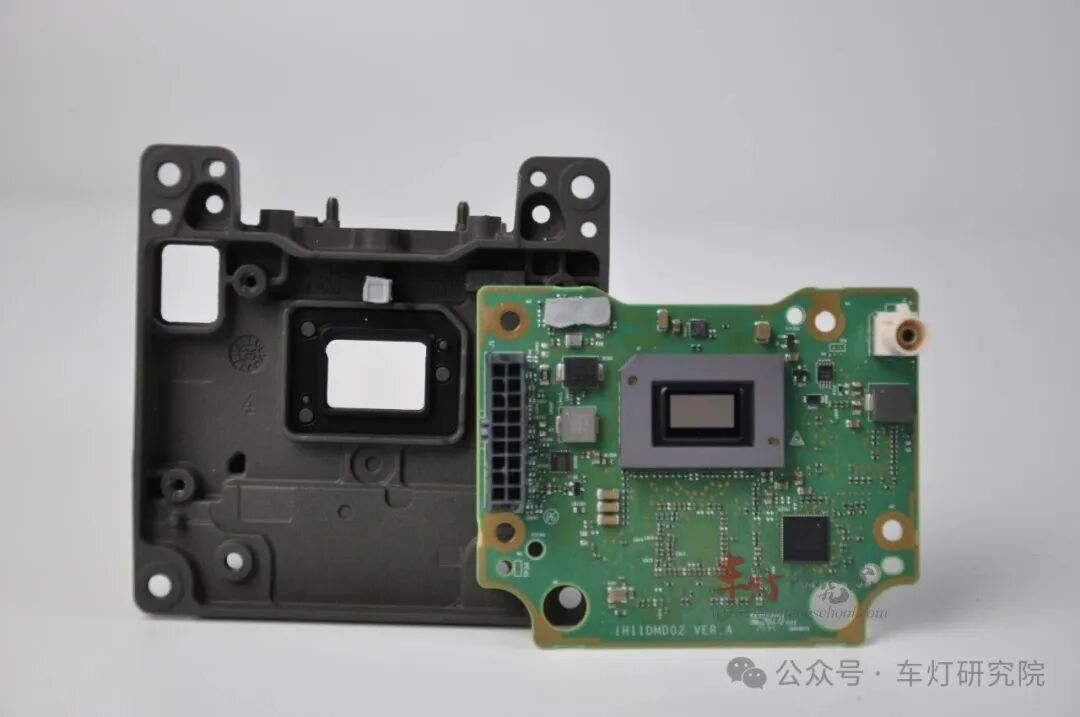

最核心的DMD芯片

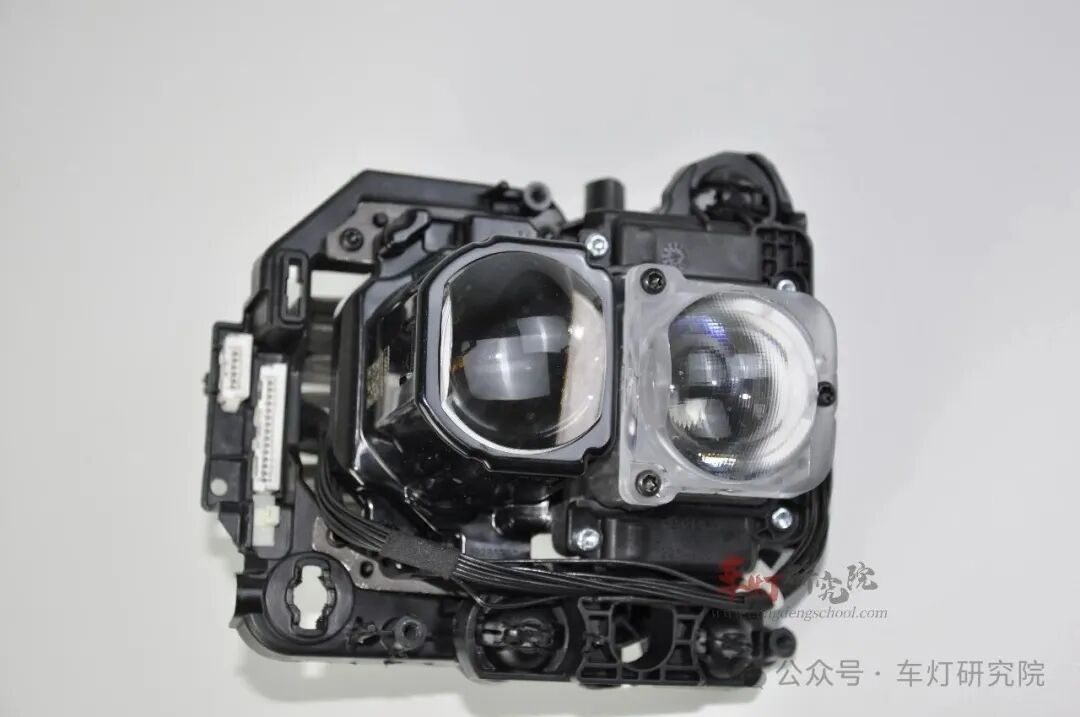

远近光椭球+ADB椭球

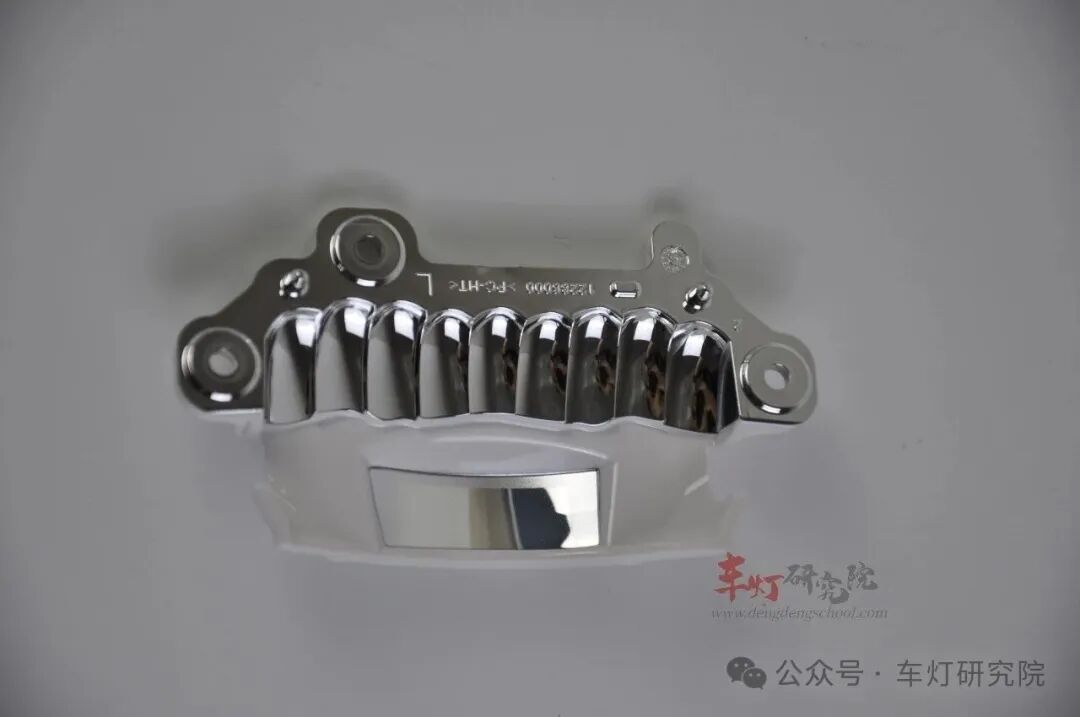

ADB椭球，84像素，
