书接上回“阿维塔06 大灯_结构篇”，今天我们来看看这个灯的电子部分。

Section 1

整个电子方案PCB图：

Section 2

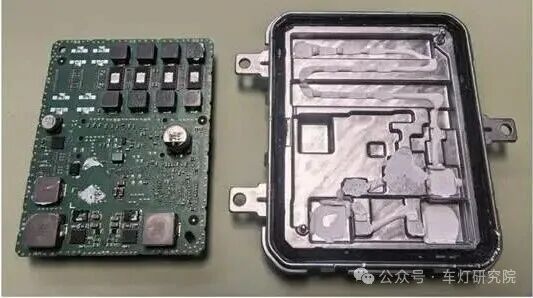

2.1 整体外观与拆解概览

阿维塔06前大灯采用模块化设计，包含一个主控Driver板和三个独立的LED灯板（PCBA 1/2/3），通过线束连接实现分布式控制。

•总成外观：流线型设计，采用LED组合（白光、黄光），支持转向灯、日行灯、位置灯等多种功能。

•光学结构：采用厚壁件，头部聚光，实现光学聚光/打散，满足不同照明场景需求。

2.2 点亮效果

蝶翼型灯组是阿维塔06的家族式设计语言，点亮时呈现独特的蝴蝶翅膀展开效果：

•布局结构：LED呈对称分布，左右灯组组合形成蝶翼造型

•点亮逻辑：

    ￮解锁车辆：灯组从中心向两侧依次点亮，模拟蝴蝶展翅（仅高配）

    ￮锁定车辆：灯组从两侧向中心依次熄灭（仅高配）

    ￮日行灯模式：保持蝶翼轮廓常亮

•技术亮点：

    ￮82颗LED分区独立控制，实现复杂的动态图案（仅高配）

    ￮欢迎/告别场景动画增强人车交互体验

    ￮低配元器件未上件，无法实现动态灯语效果。

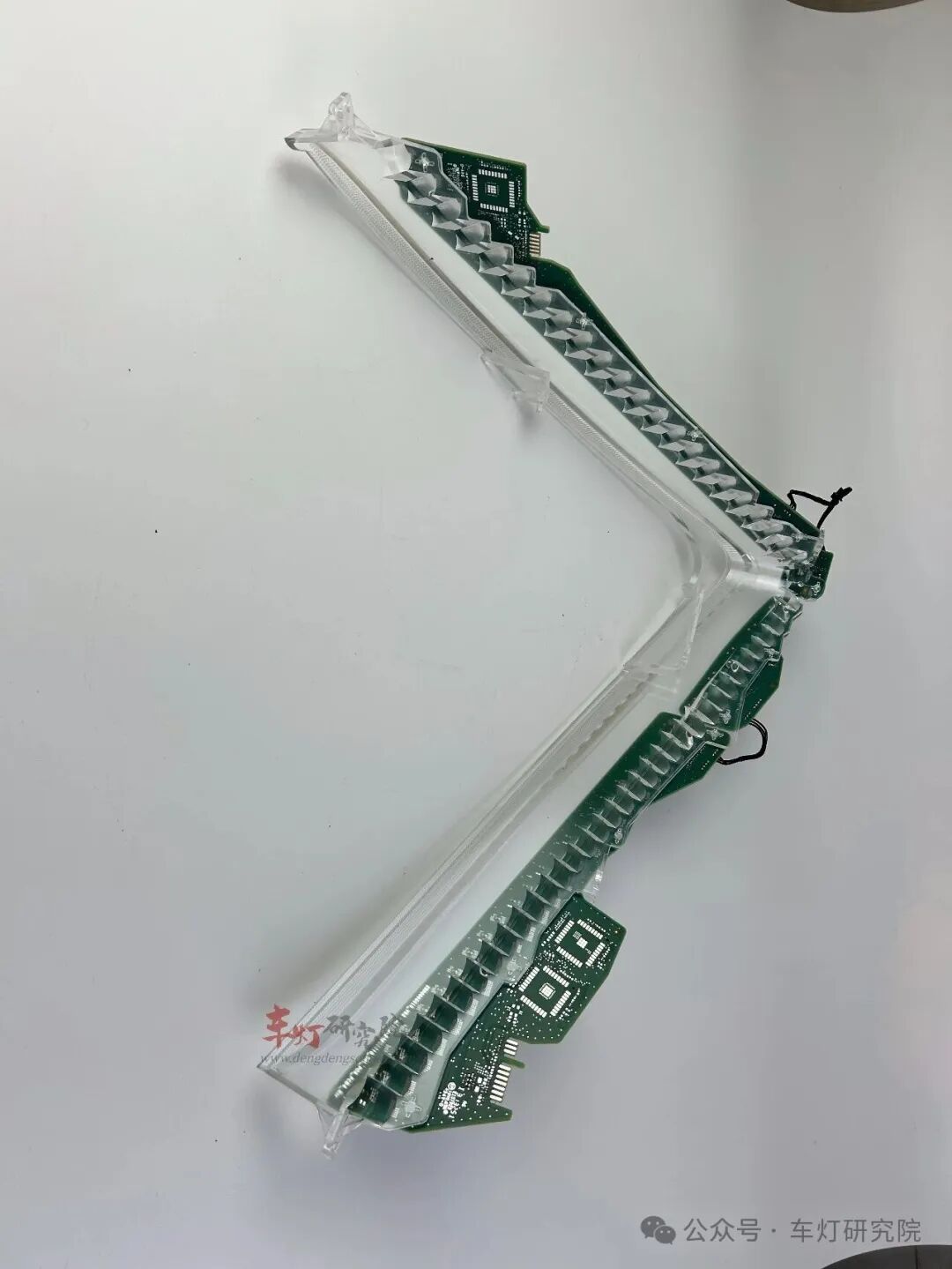

2.3 灯板PCBA:

•正面视图

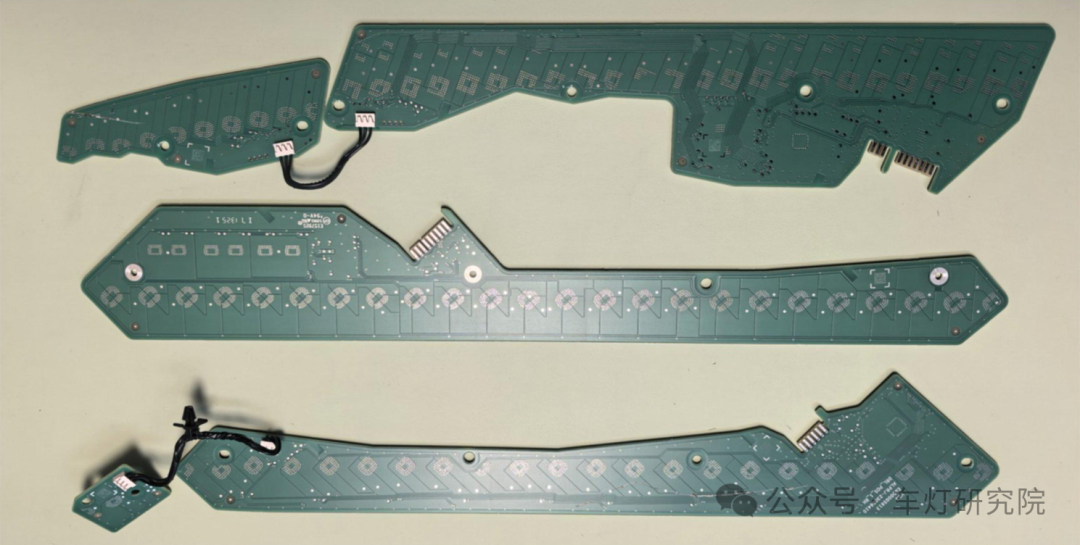

•背面视图

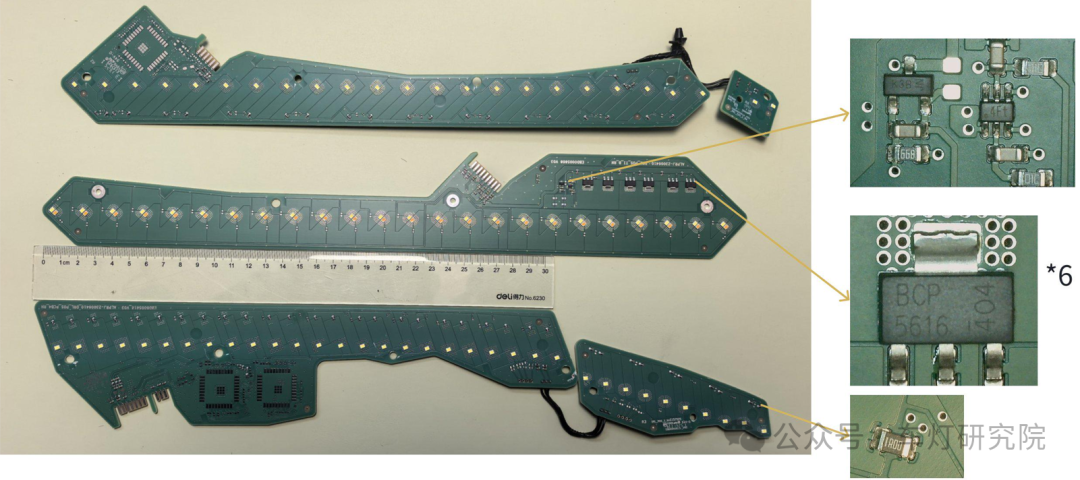

2.4 灯板PCBA元器件：

•PCBA 1：22 + 2白灯LED ,之间用3根harness相连

•PCBA 2:  24 白灯LED +24 琥珀色LED + 6颗BCP 5616

•PCBA 3:  24 +10 白灯LED ,之间用3根harness相连

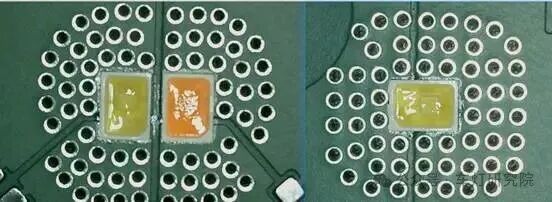

•LED灯珠：

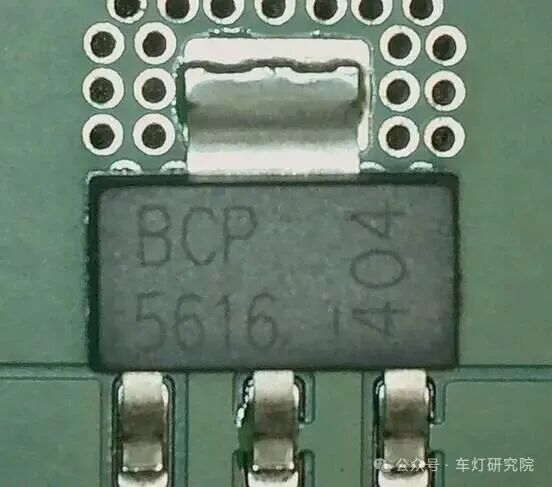

•BCP5616 三极管

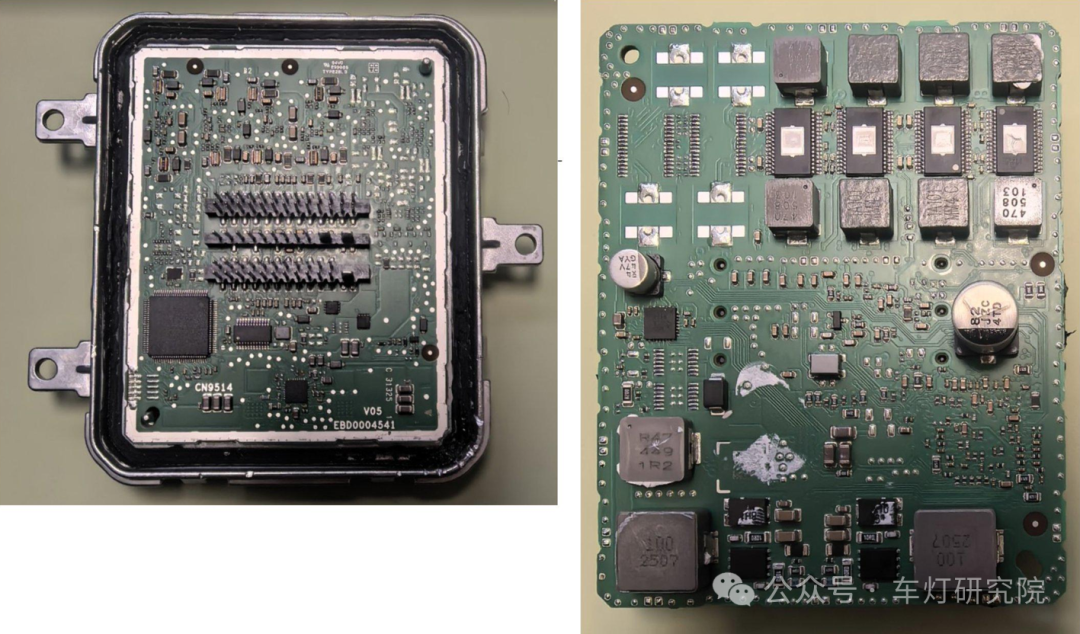

2.5 控制板 Driver PCBA

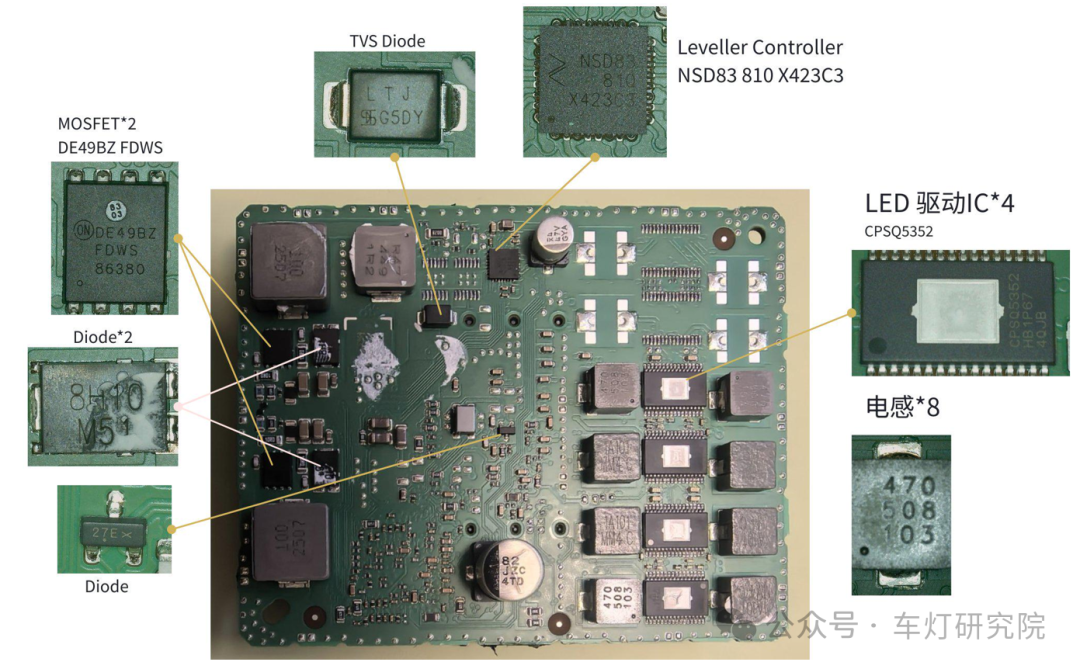

•Driver 板主要元器件

Section 3

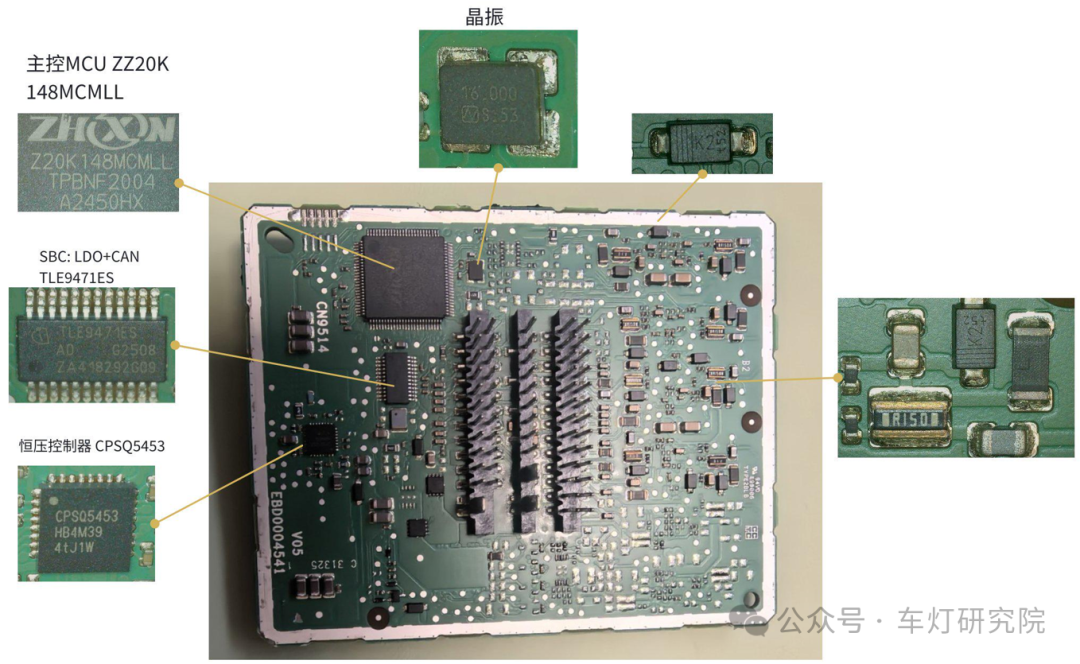

3.1 主控Driver板核心器件

Driver板是整个车灯系统的控制中心，负责电源管理、信号处理与LED驱动控制。

3.1.1 主控MCU - 智芯半导体 Z20K148MCMLL

•型号：ZHIXIN Z20K148MS

•品牌与架构：智芯半导体科技有限公司，Z20K148MCM是基于ARM  CORTEX M4F内核的高性能车规级微控制器，主频高达160 MHz， 8路CANFD，6路UART/LIN接口，满足ASIL-B，适用于车身控制、空调控制、照明控制、电子换挡器、安全带预紧、车内网关等的各种应用。

•核心参数：

    ￮主频：160MHz

    ￮配备多路 CANFD、UART/LIN 接口

    ￮满足 ASIL-B 功能安全等级

    ￮工作温度范围：-40℃~125℃

•应用领域：主打车灯控制、车身控制等汽车电子应用

•核心职责：

    ￮解析并执行来自车载网络的控制指令，实现复杂照明逻辑控制（转向、日行灯、位置灯、流水大灯、蝶翼型灯组等）

    ￮实时的安全检测与诊断，进行故障诊断与信息上报

    ￮实现LED的derating策略，根据温度自动调节输出功率

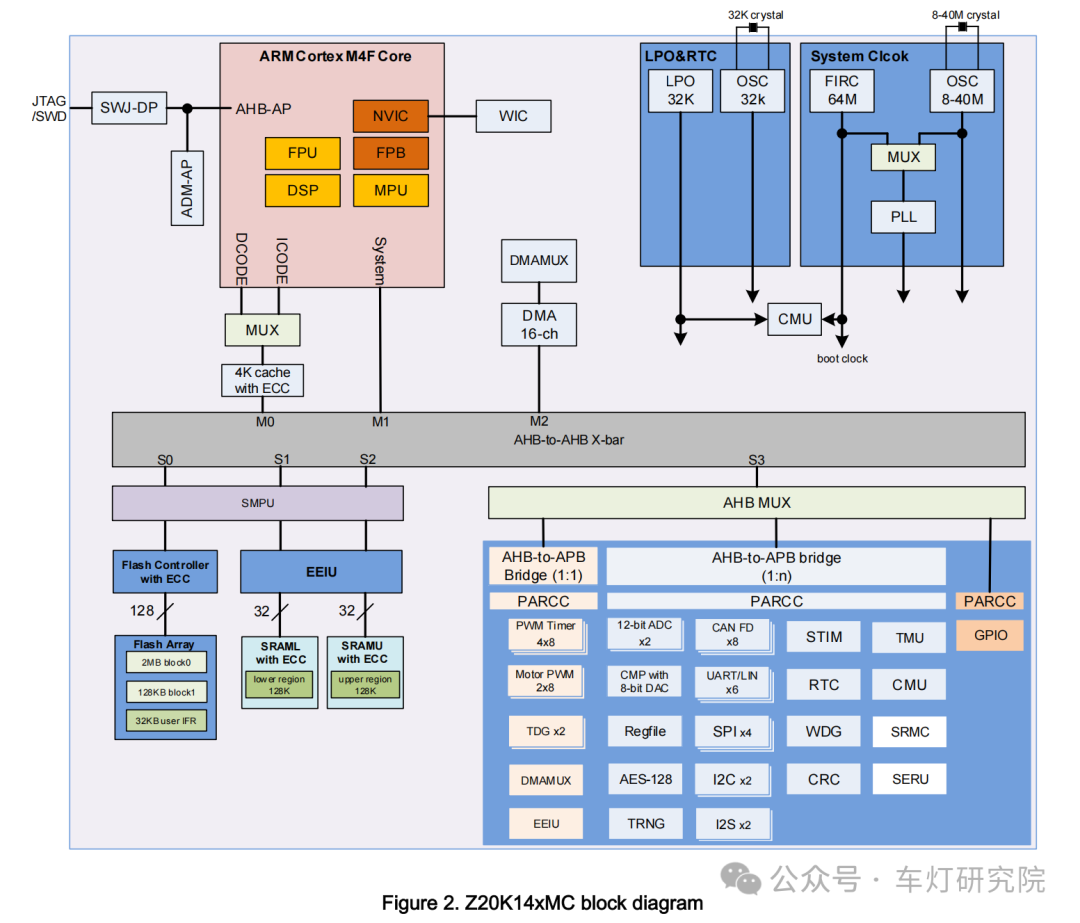

•原理框图：

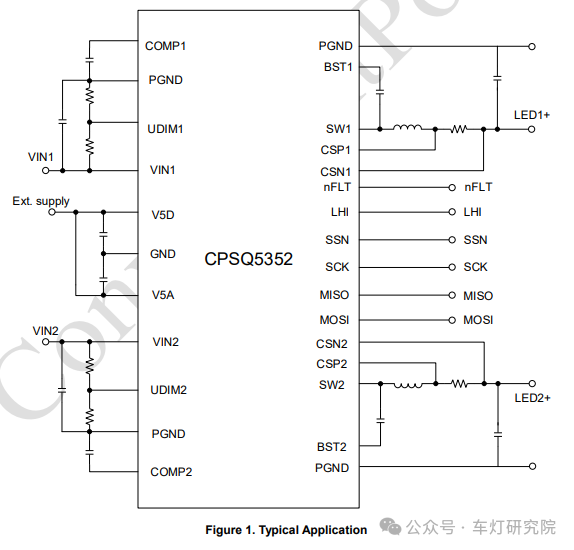

3.1.2 LED驱动IC - CPSQ5352

•型号：CPSQ5352

•品牌与类型：易冲半导体 (ConvenientPower Semiconductor) 车规级单片双同步降压LED 驱动器。最高工作电压65V，可独立为两串LED 供电，从规格书可以看出，CPSQ5352与德州仪器（TI)的TPS92520软件和硬件完全兼容。

•核心参数：

    ￮输入电压范围：4.5V~65V（支持汽车级宽电压输入）.

    ￮输出电流能力：拥有两个独立的控制通道，每通道最高可提供1.6A的电流，精度±4%以内；采用自适应导通时间平均电流模式控制

    ￮设计兼容分流FET调光技术以及基于LED矩阵管理器的动态光束前照灯系统

    ￮通过SPI编程10位IADJ值来设置输出电流大小

    ￮LED电流的PWM调光可通过用所需占空比直接调制相应的UDIM输入引脚，或启用内部PWM发生器电路实现

    ￮集成SPI可编程诊断和故障保护功能，包括逐周期开关电流限流，自举欠压保护，LED开短路保护，热警告和热关断

    ￮符合AEC-Q100车规认证

•核心职责（低配）：

    ￮为三个LED灯板（PCBA 1/2/3）提供稳定的恒流驱动

    ￮实现LED的亮度调节

    ￮监控LED工作状态，提供故障反馈

•核心职责（高配）：

    ￮为三个LED灯板（PCBA 1/2/3）提供稳定的恒流驱动

3.1.3 电源管理IC

A.电源管理芯片 - CPSQ5453

•型号：CPSQ5453

•品牌与类型：易冲半导体 (ConvenientPower Semiconductor) 车规级带有SPI接口的双通道恒压（CV）和恒流（CC）控制器, 可支持BOOST, BUCK-BOOST, SEPIC 等多种拓扑结构电源的控制，采用SPI 通信接口，从规格书对比可发现，CPSQ5453 与德州仪器（TI)的 TPS92682软件和硬件完全兼容，其最大的改进点在于可通过OTP烧录方式来实现独立运行（无需MCU参与），CPSQ5453 在当前系统里作为双路BOOST 并联使用。

•核心参数：

    ￮输入电压：4.5V~65V

    ￮控制模式：采用SPI通讯接口，拥有两个独立的控制通道，每个通道均可配置为恒压或者恒流模式；恒压模式下，当输出功率较大时，还可以将两个通道并联使用

    ￮输出电流精度：电流精度可达4%

    ￮调光能力：支持模拟调光和PWM调光，调光比高达1000：1

    ￮SPI可编程诊断和故障保护功能，常规的过流过压保护，过温警告/保护，时钟开路保护及采样开路保护等

    ￮EMI优化，过温保护以及偏置电流补偿的高精度控制

    ￮符合AEC-Q100车规认证

•核心职责：

    ￮恒压控制：在本驱动器中，工作为恒压（CV）模式，为后级LED驱动器CPSQ5352供电

    ￮结合外部电路实现电源的EMC滤波与保护

B.其他电源管理器件

•Onsemi FDWS86380：辅助电源管理芯片，功率开关

•810H M51：续流二极管，能量续航及保护二极管

•LTJ G5DY：TVS二极管，电源保护

3.1.4 系统基础芯片-SBC

•型号：英飞凌 Lite SBC TLD9471ES

•核心参数：

    ￮输入电压：支持宽输入范围，最高可承受28V的工作电压，瞬态可达40V

    ￮主输出电压(VCC1): 5V，最大电流500mA

    ￮辅助输出(VCC2): 5V LDO，输出电流100mA

    ￮低功耗指标：在停止（Stop）或休眠（Sleep）模式下有极低的静态电流

    ￮符合AEC-Q100车规认证

    ￮支持CAN FD协议，最高速率5Mbps

    ￮集成ESD保护，符合ISO 11898标准

    ￮工作温度：-40℃~150℃

•核心职责：

    ￮通过内部集成的同步降压稳压器，为MCU提供稳定电源

    ￮为MCU提供系统监控，看门狗监控（Wahtchdog）检测MCU运行频率；安全锁死（Fail-Safe）检测异常或故障时可将模块切换到安全状态

    ￮实现MCU与车载CAN总线的信号转换

    ￮提供电气隔离与保护，防止总线干扰

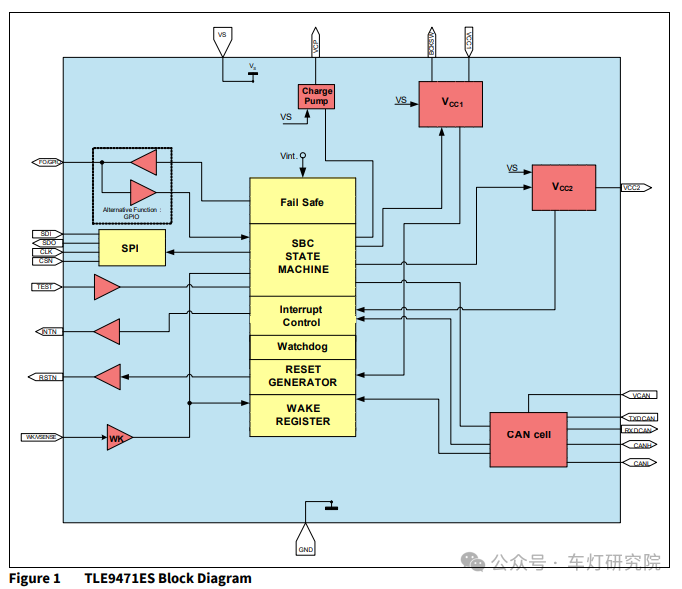

•原理图:

3.1.5 其他关键器件

•晶振（16.000MHz）：为MCU提供稳定的时钟源，确保系统时序准确性

•Power MOSFET：实现功率开关功能，控制LED的通断

•TVS Diode：提供浪涌保护，防止瞬态电压损坏系统

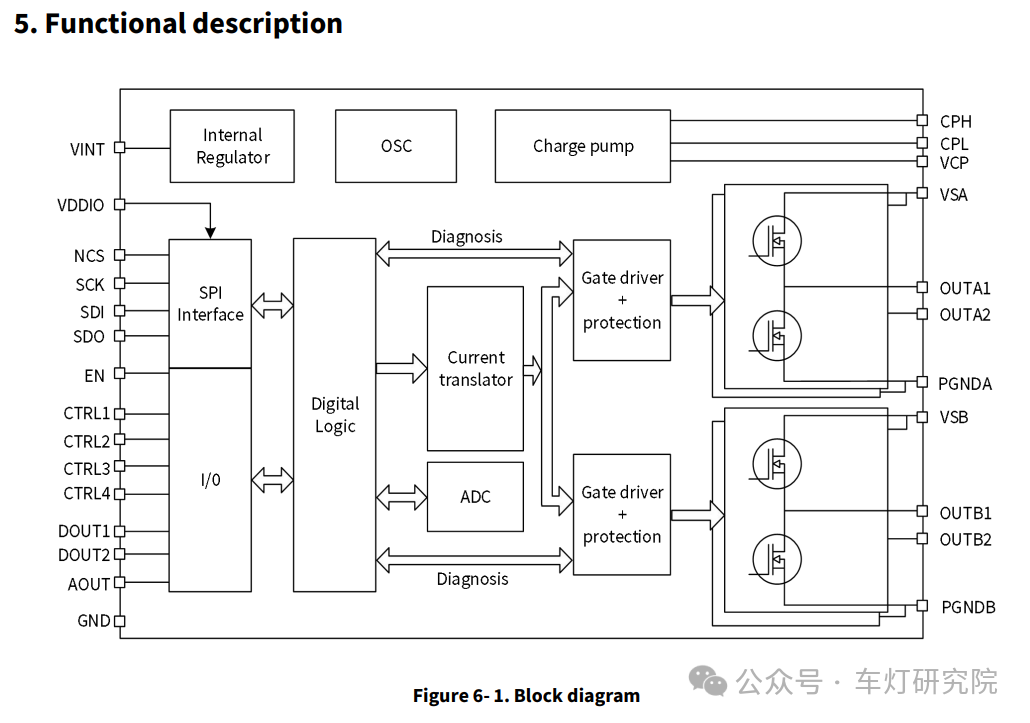

•NSD83 810：半桥驱动器/步进电机驱动器，控制调节电机

•原理图:

Section 4

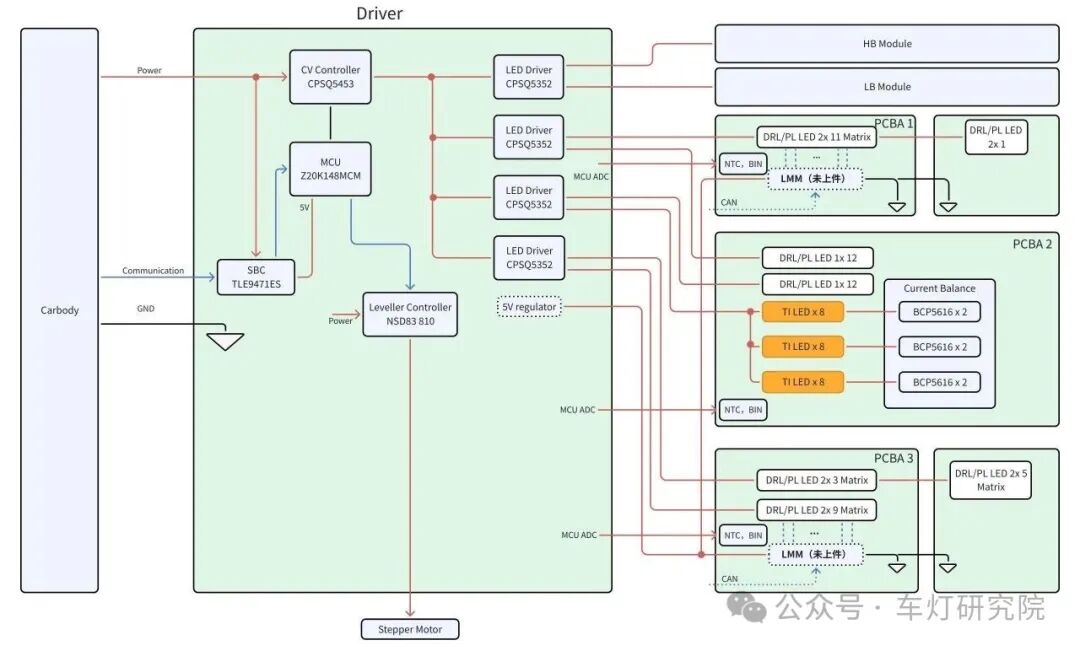

4.1 硬件架构示意图

功能逻辑实现:

•转向灯控制：接收整车指令 → MCU解析 → 生成信号指令 → LED驱动 → Current Balance → 转向灯闪烁

•日行灯控制：车辆启动 → 环境光判断 → 接受指令 → 生成信号指令 → 白光LED高亮

•位置灯控制：夜间环境 → 环境光判断 → 接受指令 → 生成信号指令 → 白光LED低亮

•流水日行灯效果：通过LMM IC控制LED，实现LED逐个点亮的流水动态效果（仅高配，低配LMM IC实际未上件，应无动画效果）

•蝶翼型灯组：独特的灯组布局设计，点亮时呈现蝴蝶翅膀展开般的视觉效果（仅高配，低配LMM IC实际未上件，应无动画效果）

Section 5

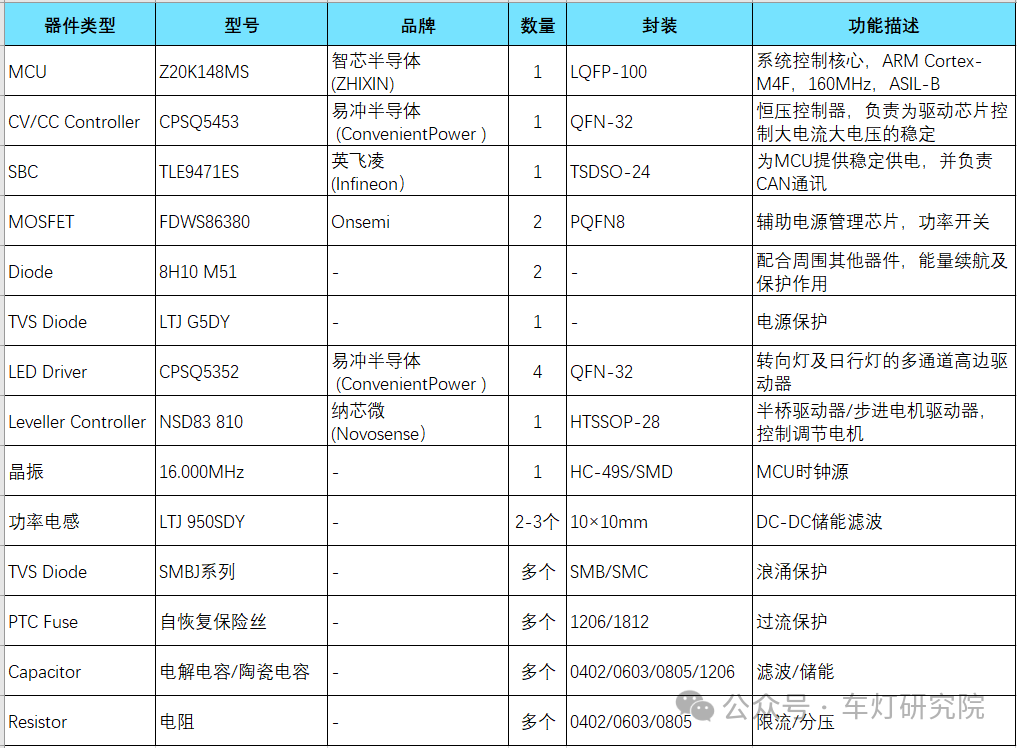

Driver BOM:

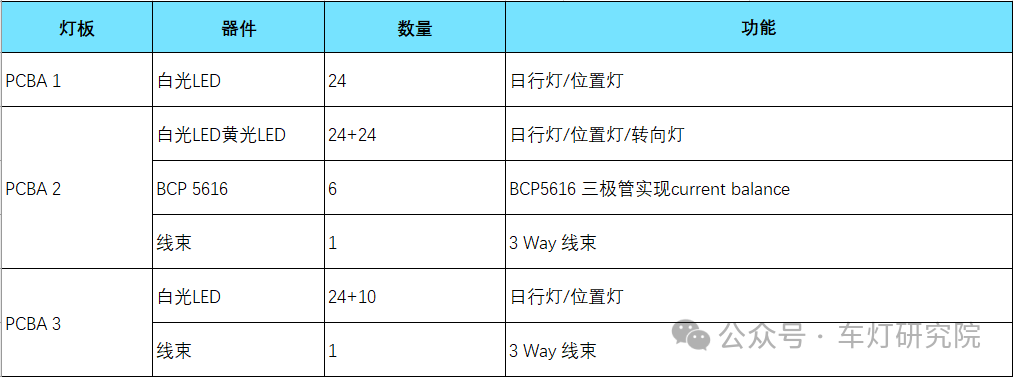

LED灯板BOM

PS:相关零件信息取自官网；
