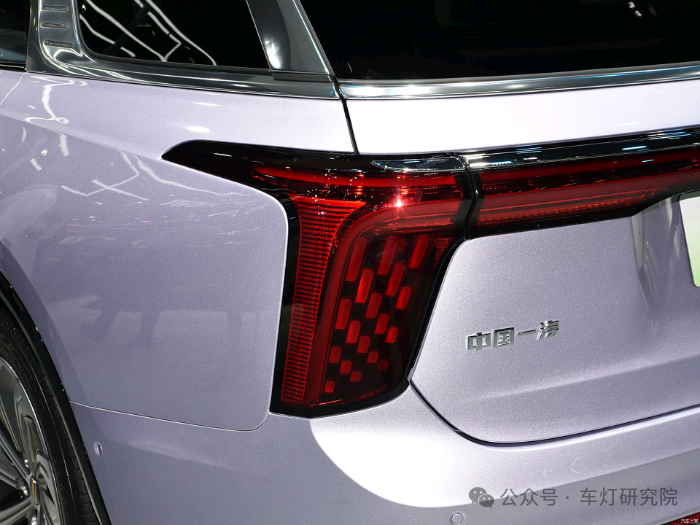

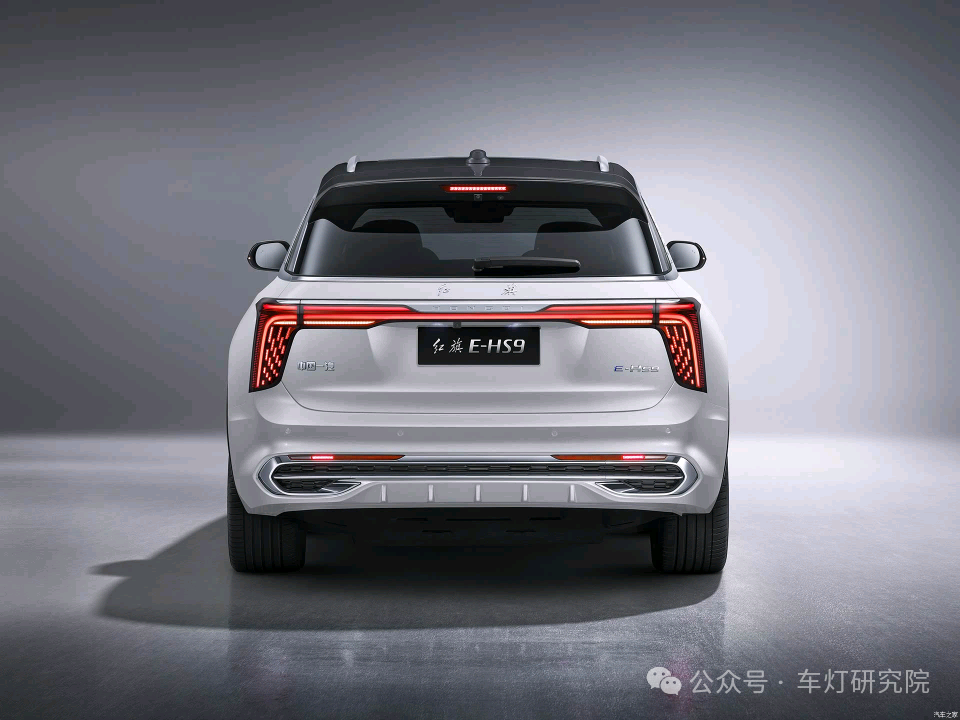

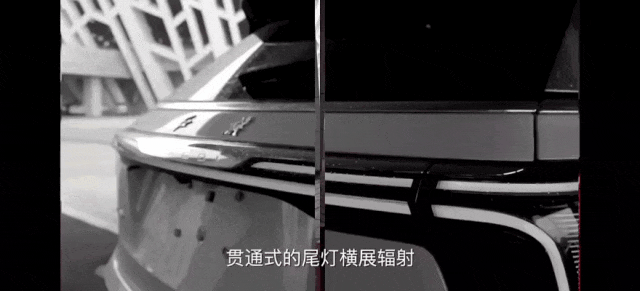

红旗E-HS9的尾灯内部采用点阵式灯板与光带式相结合的设计，点亮后具有强烈的层次感和深邃感，呈现出立体而时尚的视觉效果，体现了现代汽车科技与设计的完美融合。其两侧尾灯融入分叉式设计，呈Y字形与贯穿车尾的灯带相连，并向下延伸至后翼子板，营造出饱满大气的视觉效果，同时也拉伸了车尾的视觉宽度，使车辆看起来更加稳重、豪华；而且在车辆解锁与上锁时，尾灯拥有一场华丽的“光影”动画秀，为车辆增添了一份科技感和仪式感，给用户带来独特的体验 。

(以上均摘自网络)

步入正题，开拆

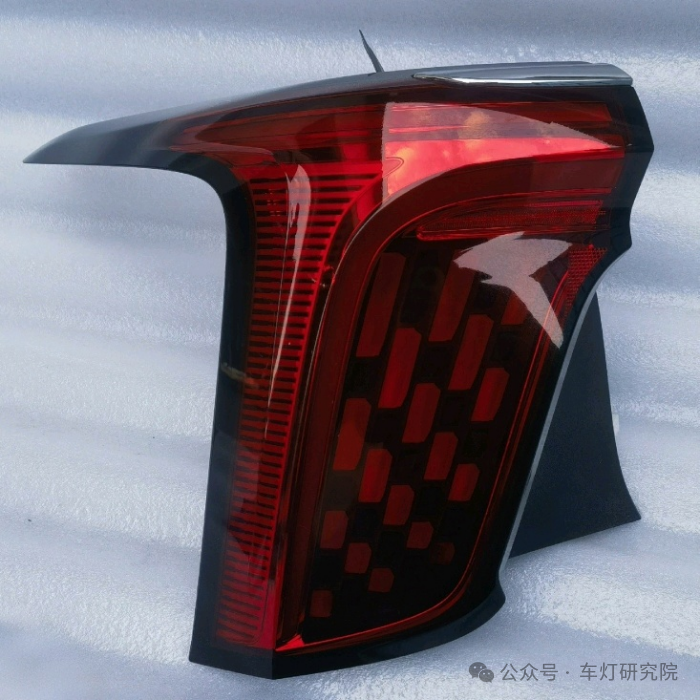

本次拿到的是左侧后尾灯总成。

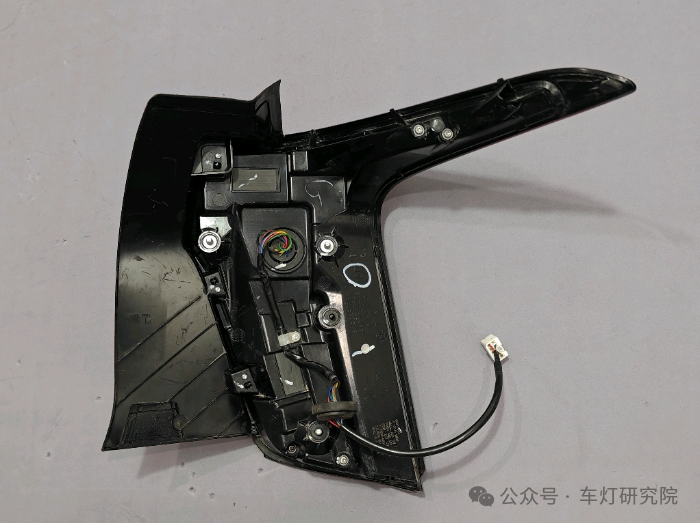

背面

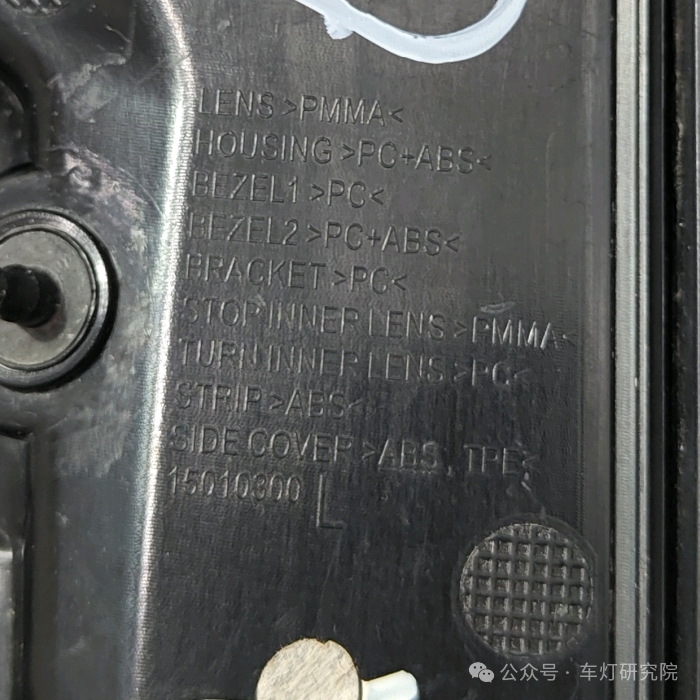

灯壳上有各部件材质信息。

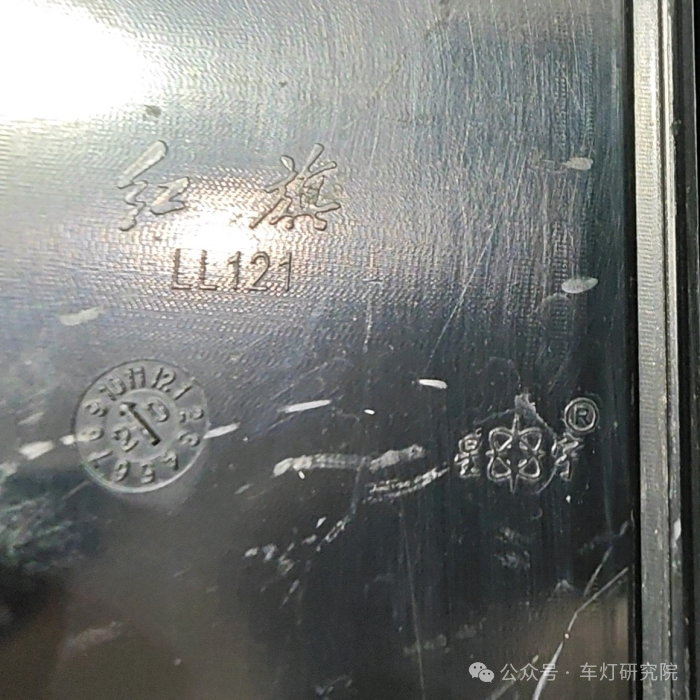

红旗和星宇的LOGO

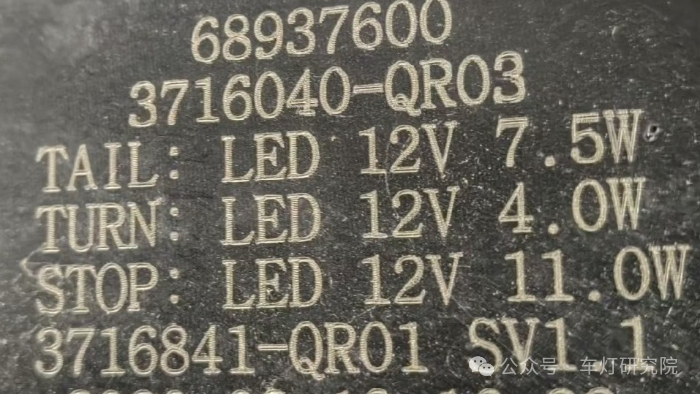

各部分的功耗信息。

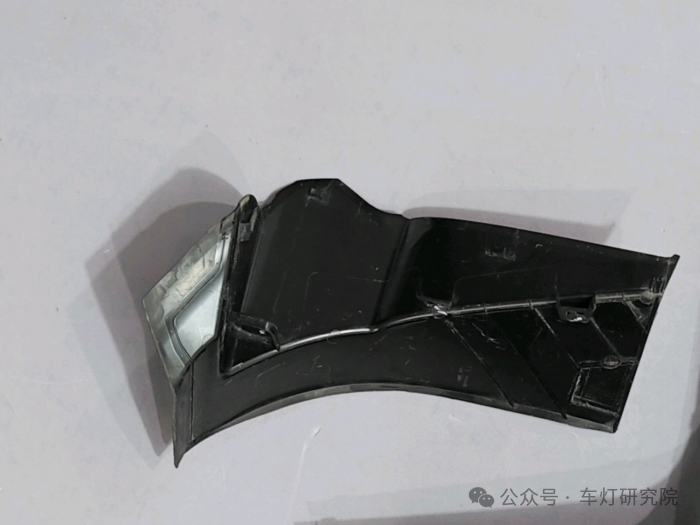

拆掉边框，四周包胶设计，避免与车体干涉摩擦。

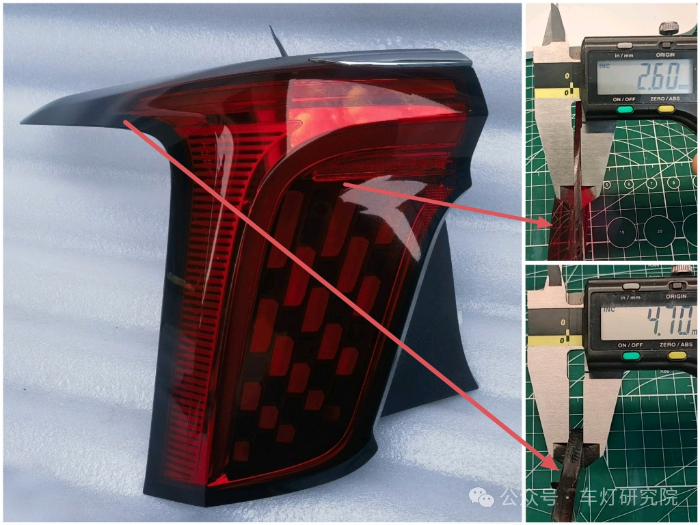

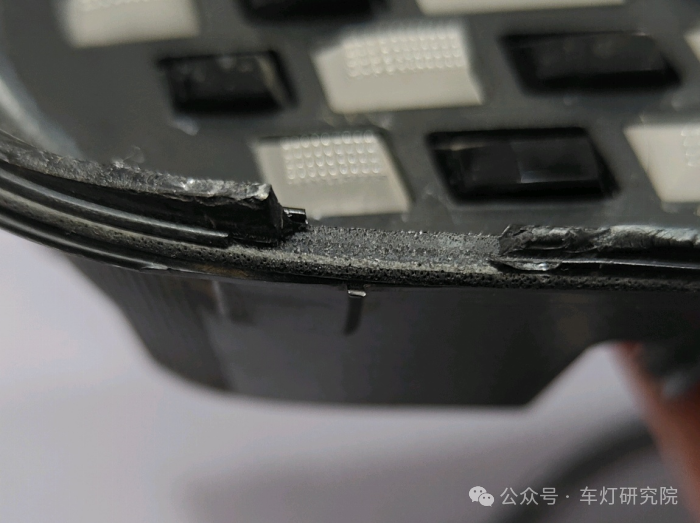

灯罩尖角部位加厚处理，厚度比中间厚约2mm。

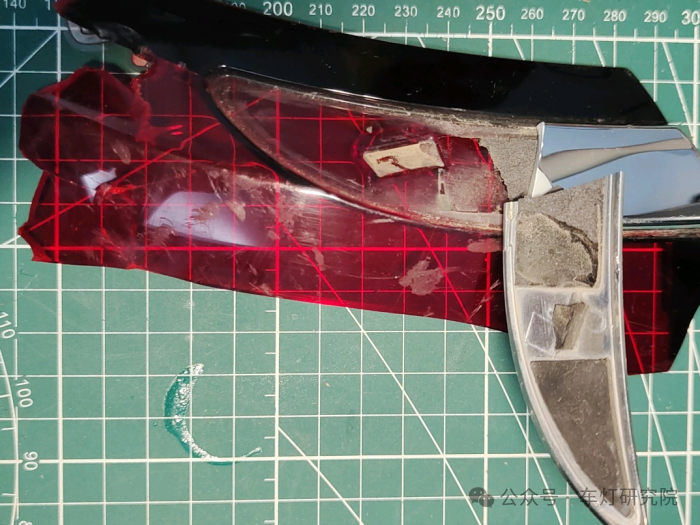

上方镀铝装饰条是双面胶粘的(开始笔者以为是焊接的)，这样坏了换新比较方便。

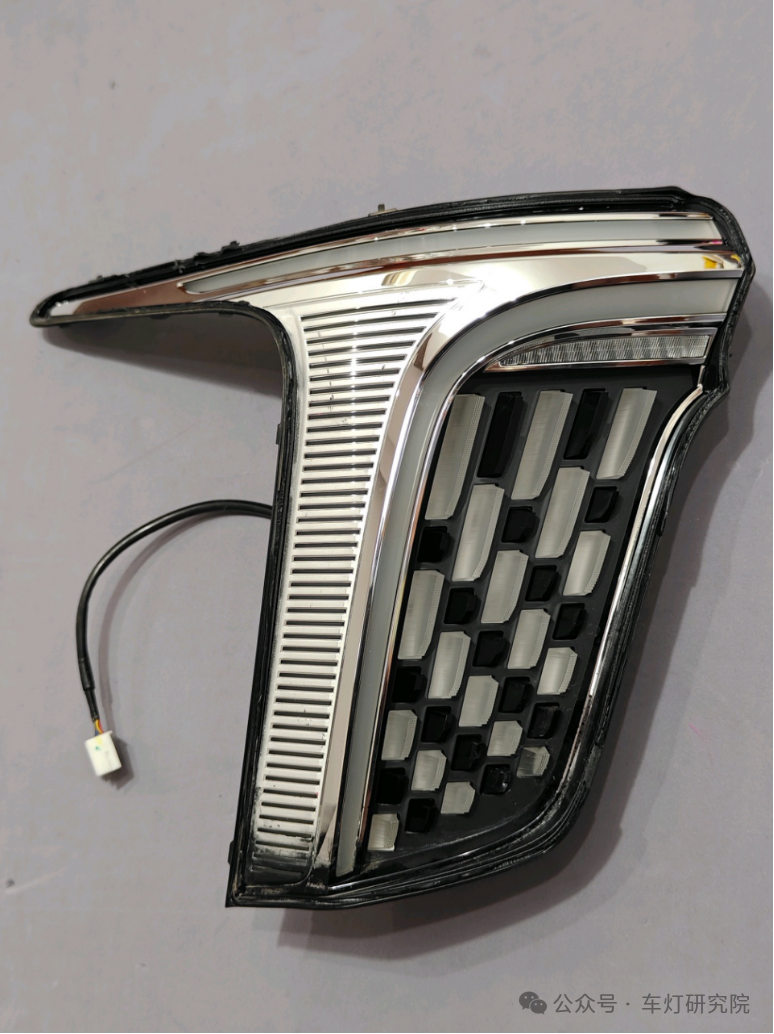

灯罩去除

该灯采用的是热板焊工艺。

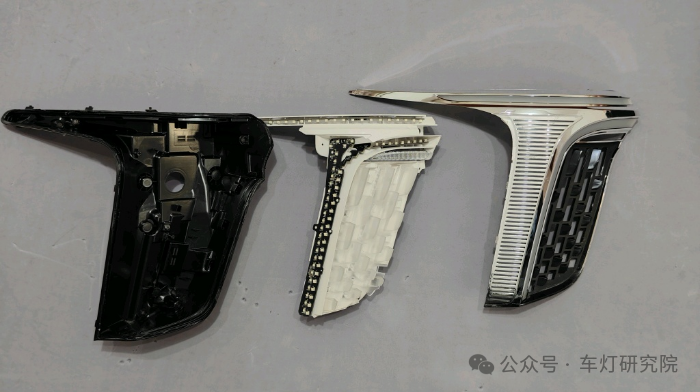

分解

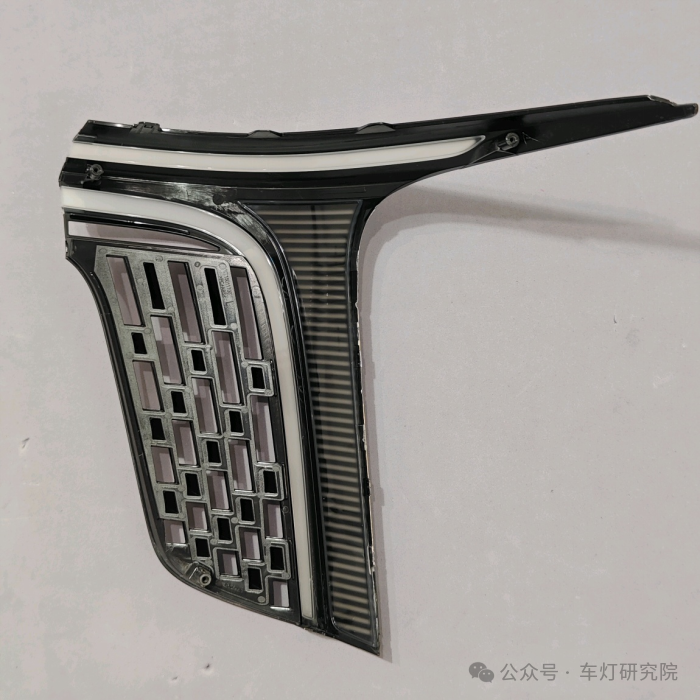

透光灯框，双色成型，也是组成点亮效果的主力。

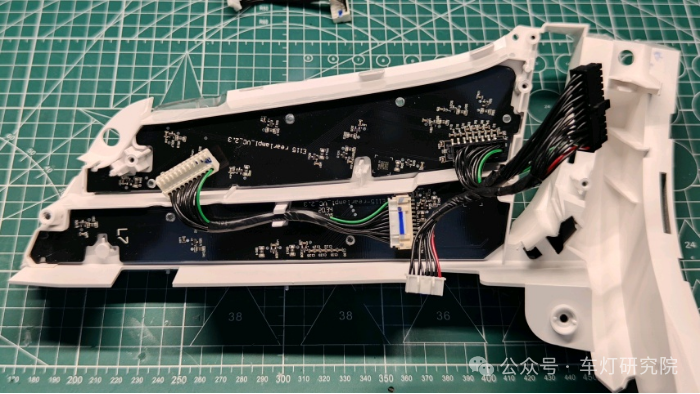

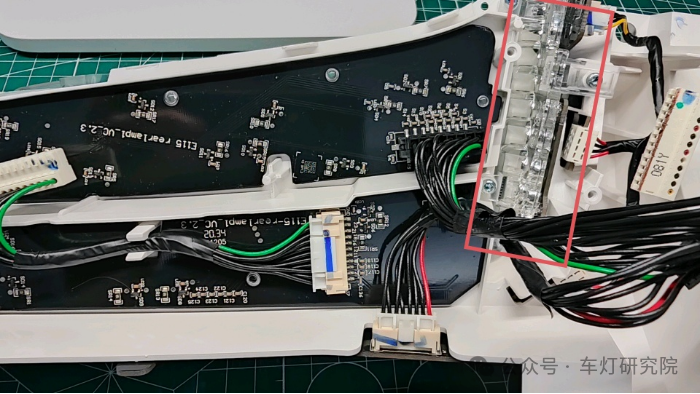

主线束细节

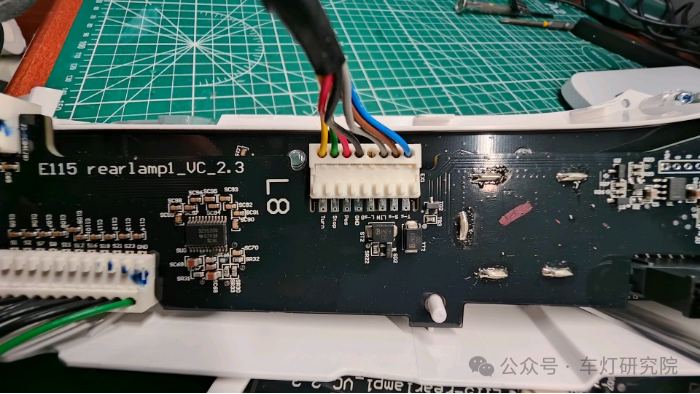

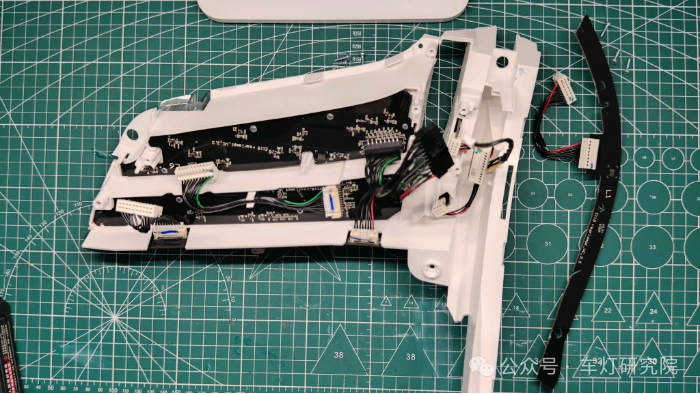

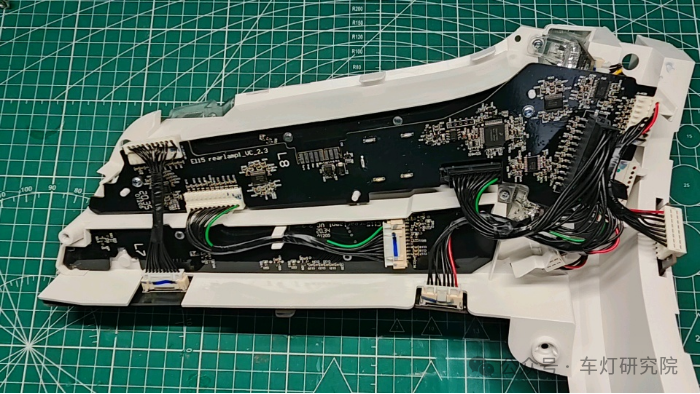

拔掉主线束，L8是主控板

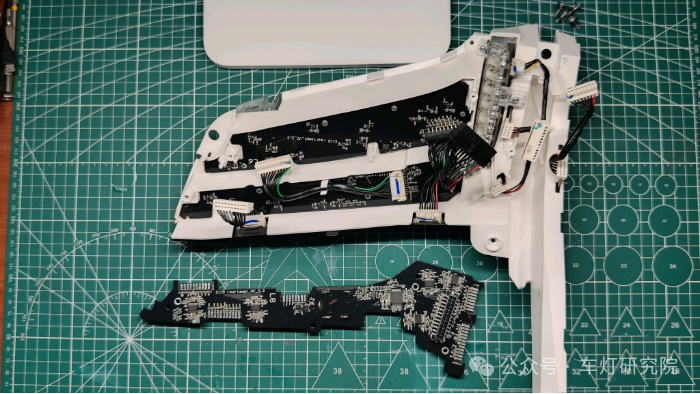

去除热铆点和螺丝，取下8号基板

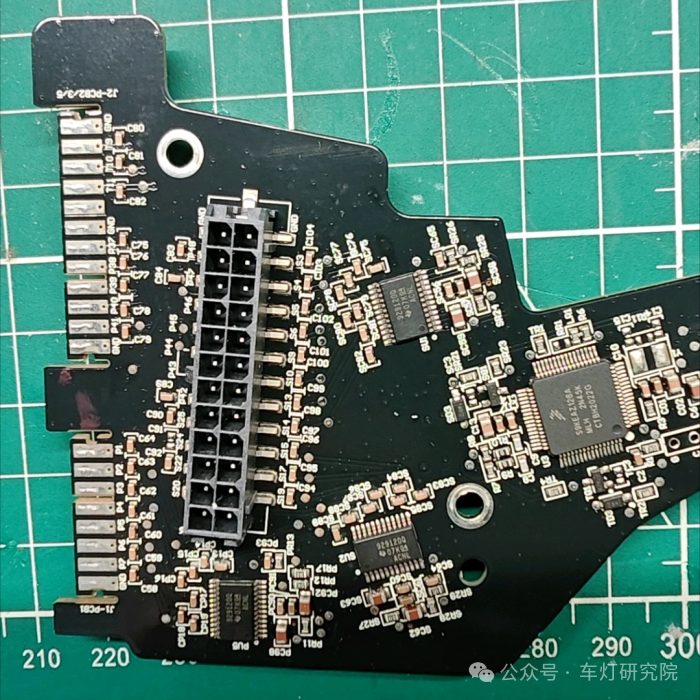

细节图，像不像早年间电脑主板的IDE接口，和显卡金手指

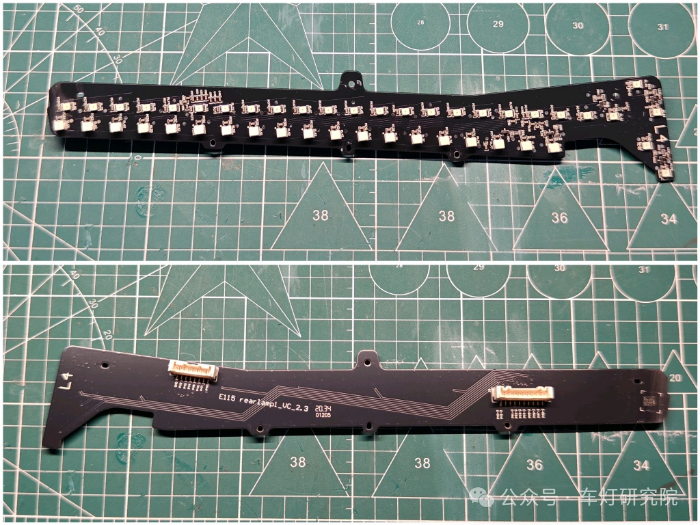

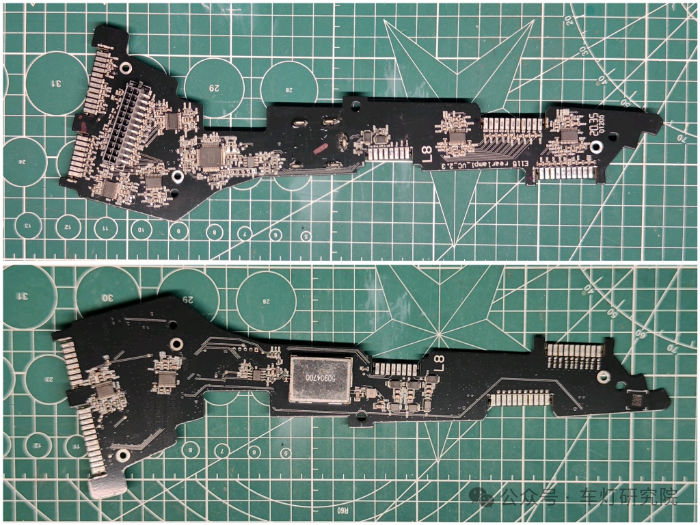

8号基板(正反面)

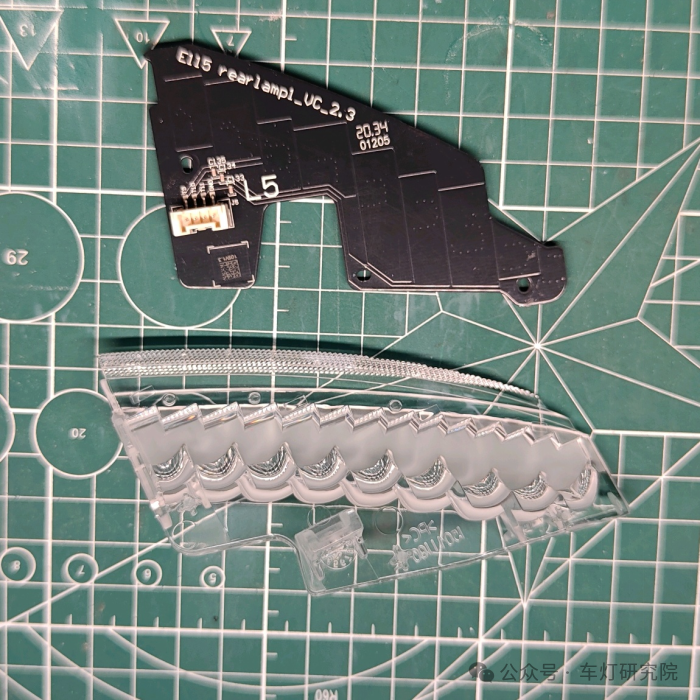

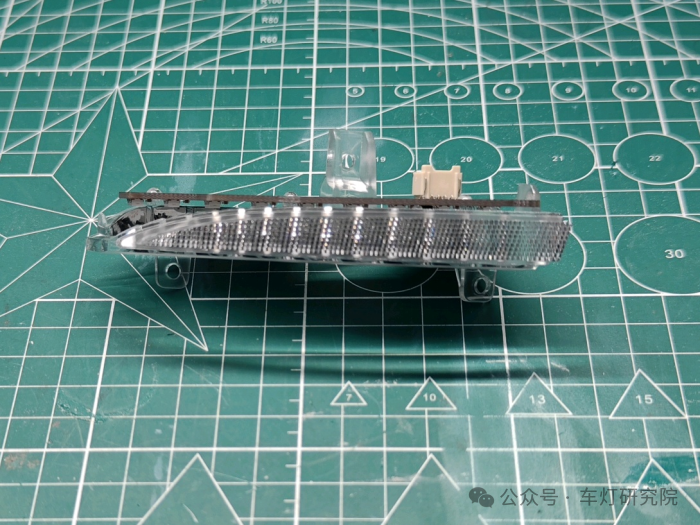

拆转向灯部分

9颗LED。

反射镜采用局部镀铝

继续拆

1号基板 21颗LED

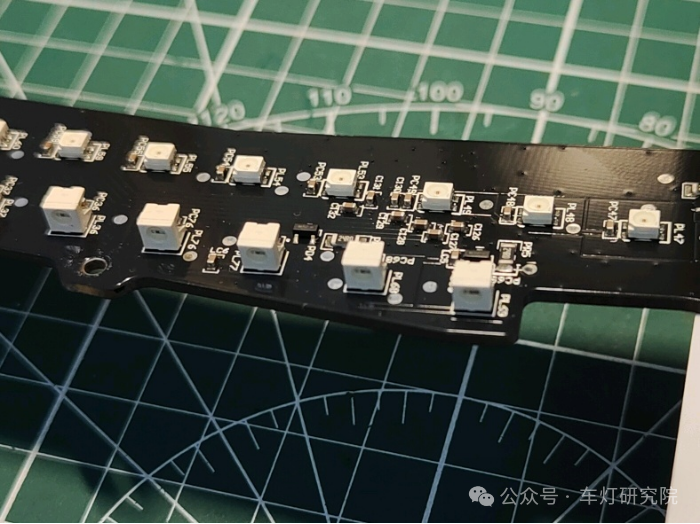

LED细节(前后面)

依次拆下3号，2号基板

3号基板5颗LED，2号9颗

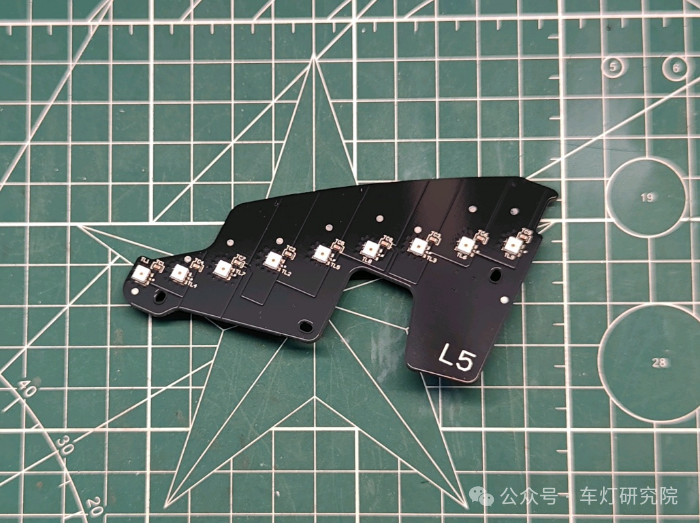

拆掉4号基板

一共45颗LED

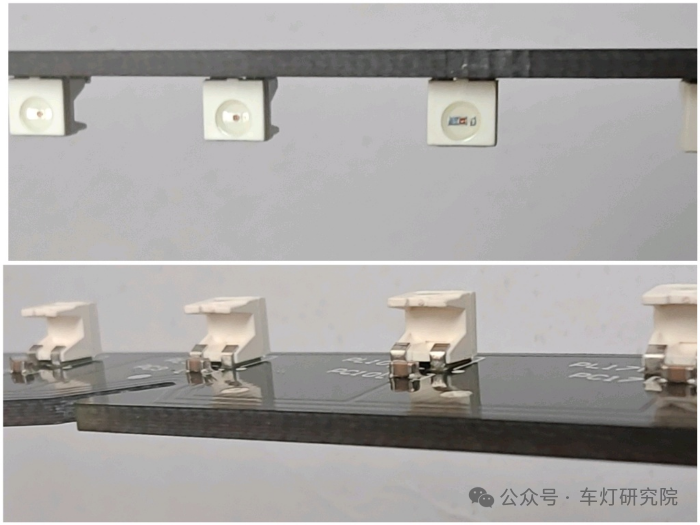

根据设计需要，其中19颗LED发光面与基板垂直，另外26颗“躺平”

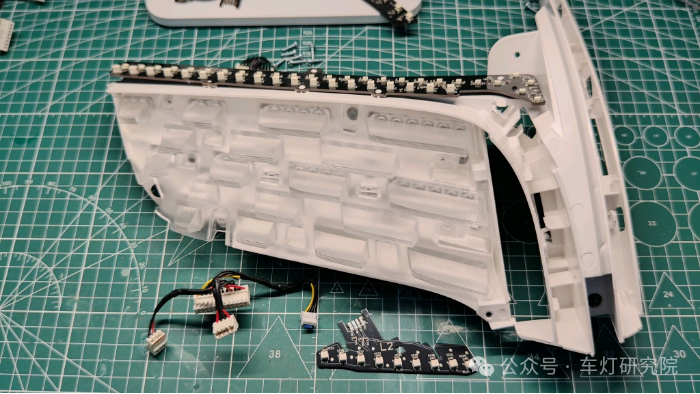

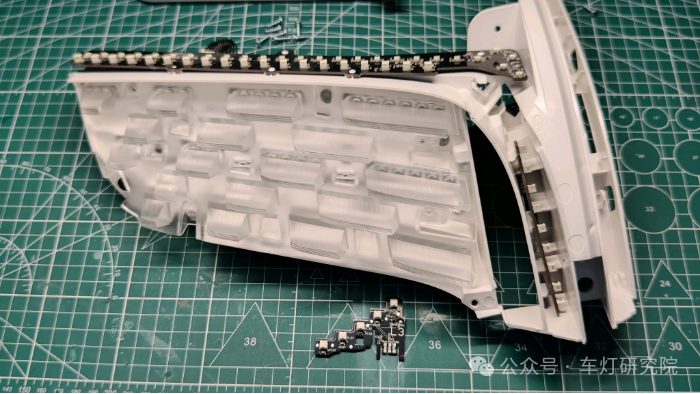

还剩最后两块板子

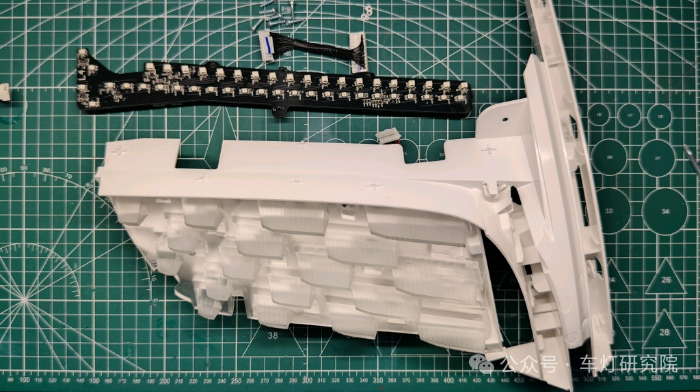

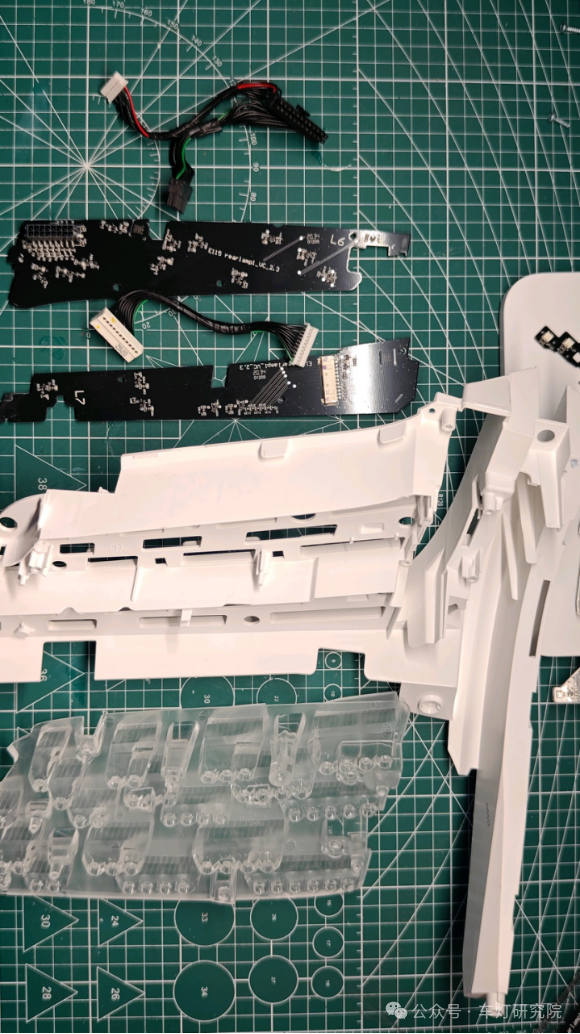

去掉热铆点，将线束、基板、厚壁件与灯框分离

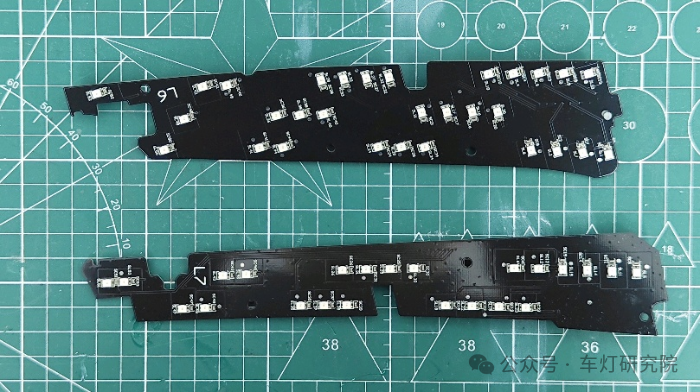

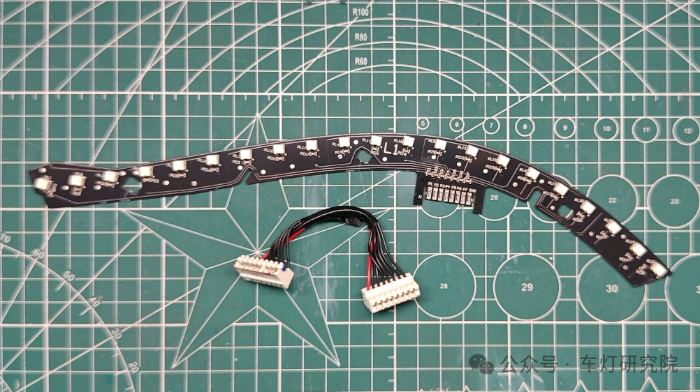

6号基板 30颗 LED，7号基板23颗

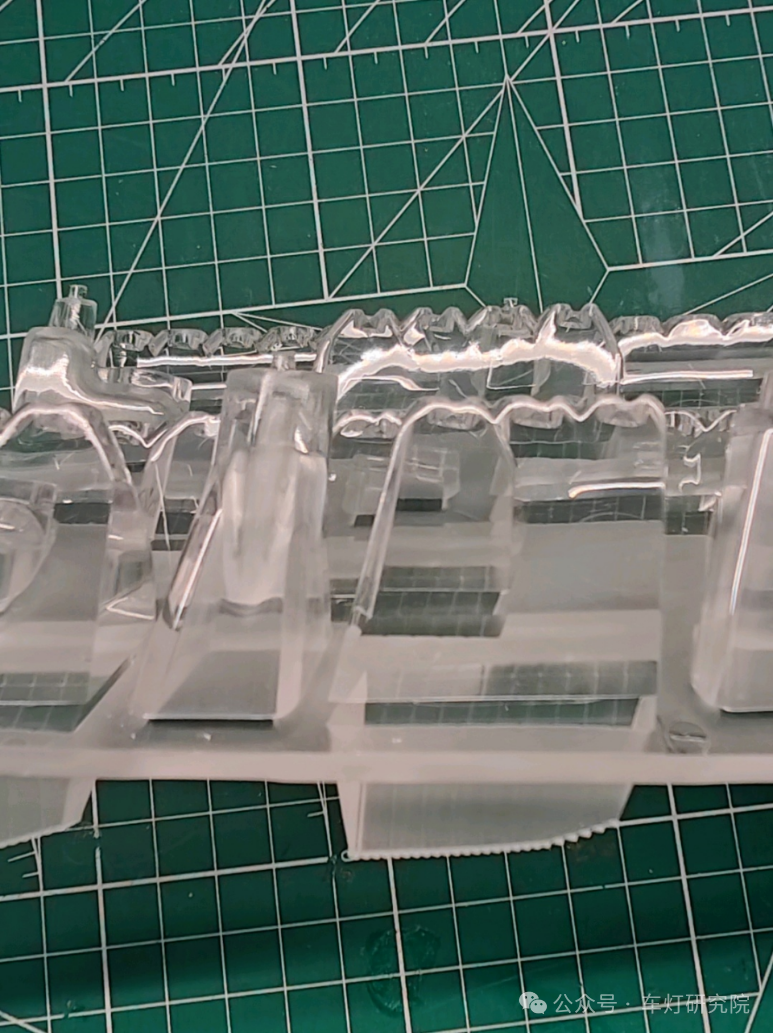

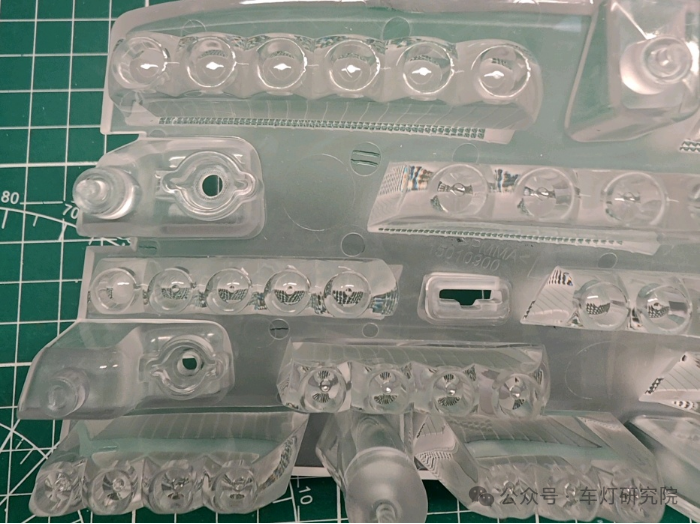

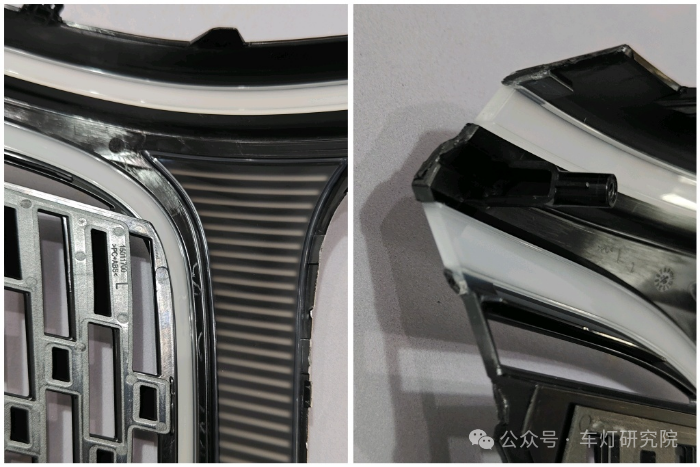

厚壁件细节

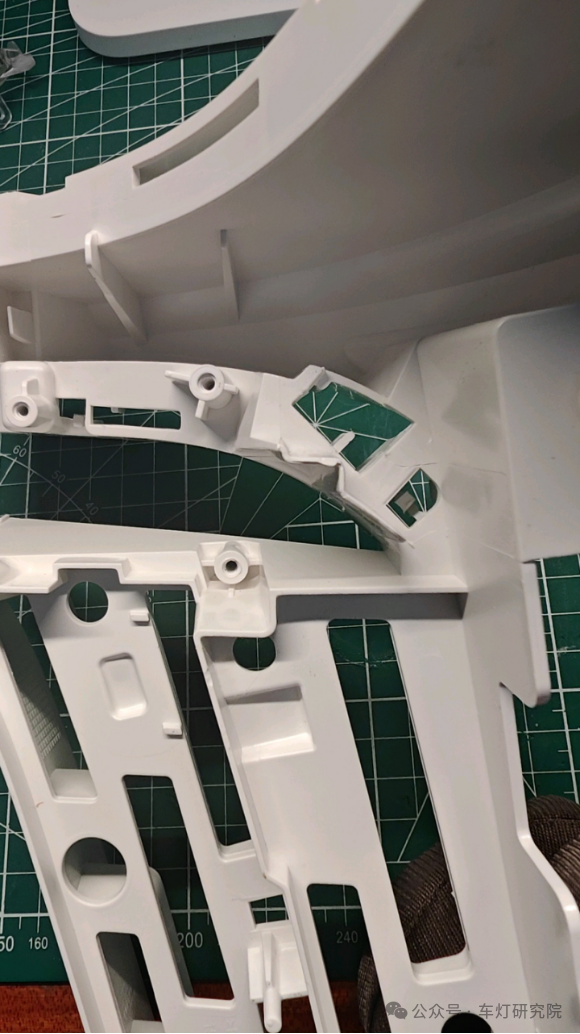

灯框细节

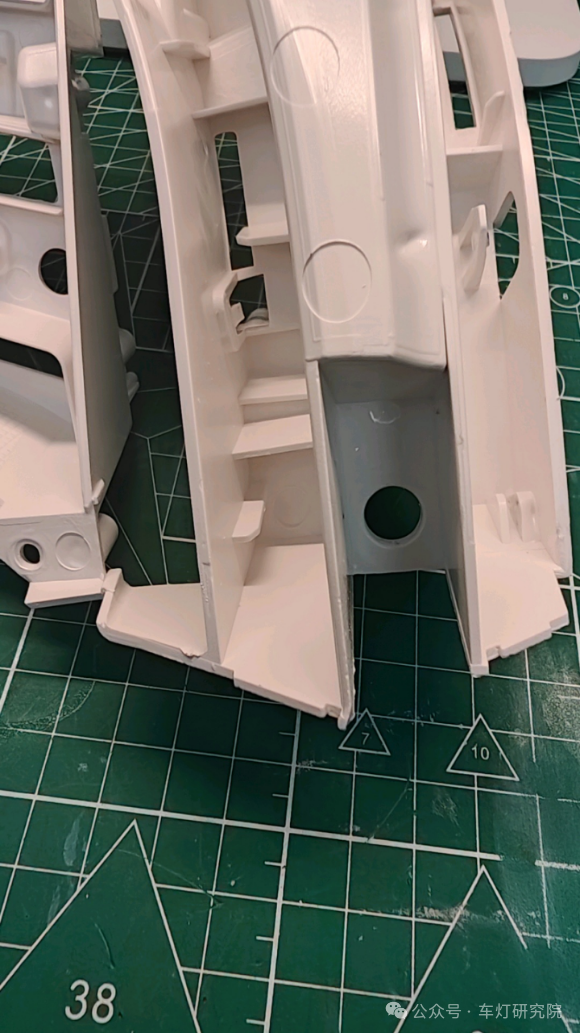

这款灯注塑零件的细节处理较为一般。

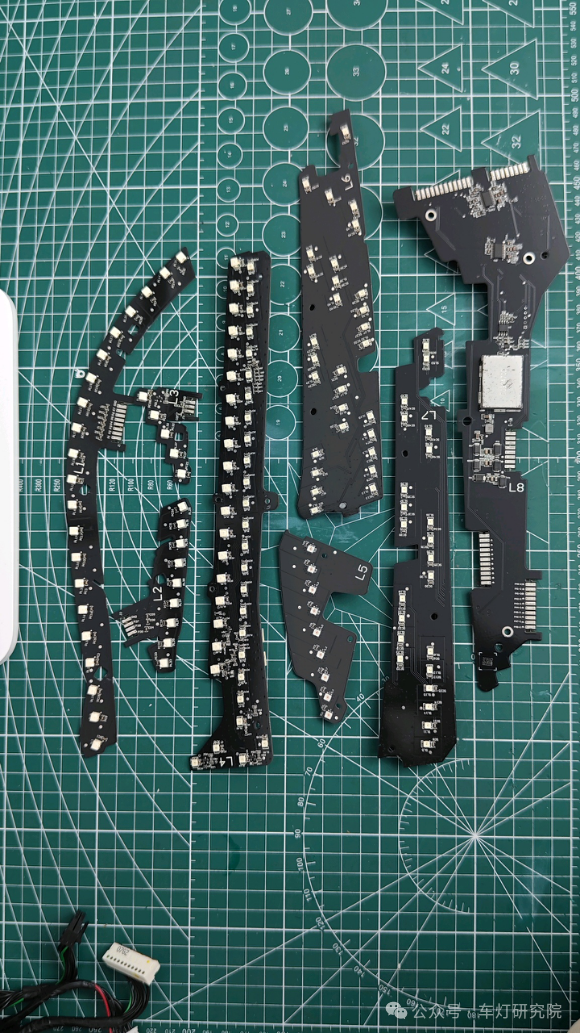

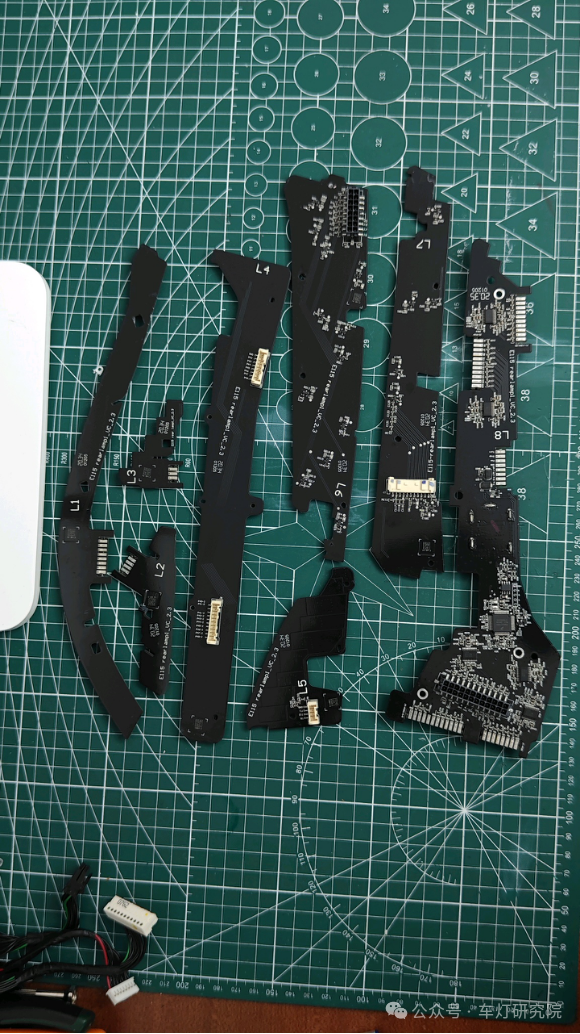

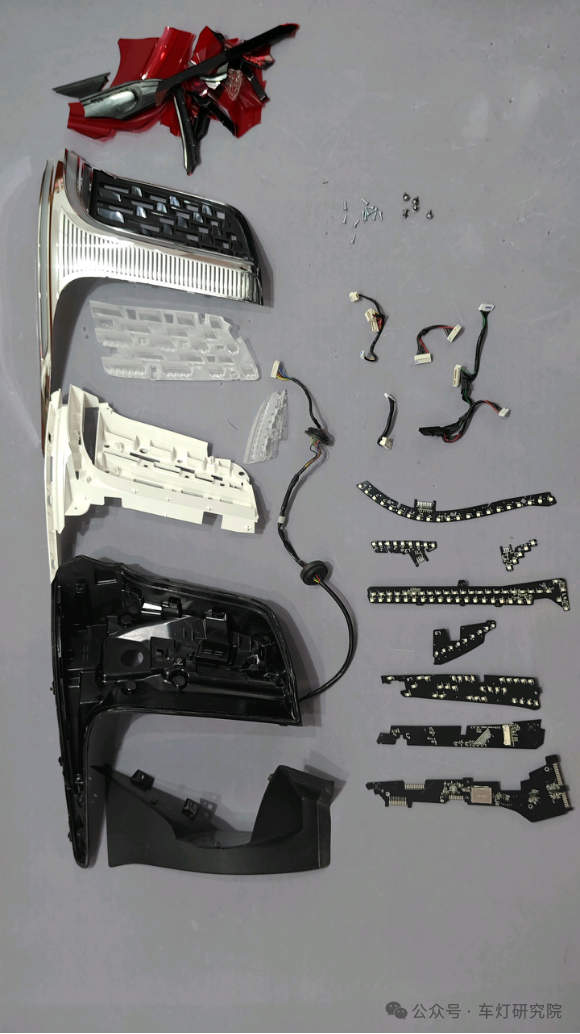

8块基板全家福(正反面)，一共141颗LED，构成了璀璨夺目的效果。
