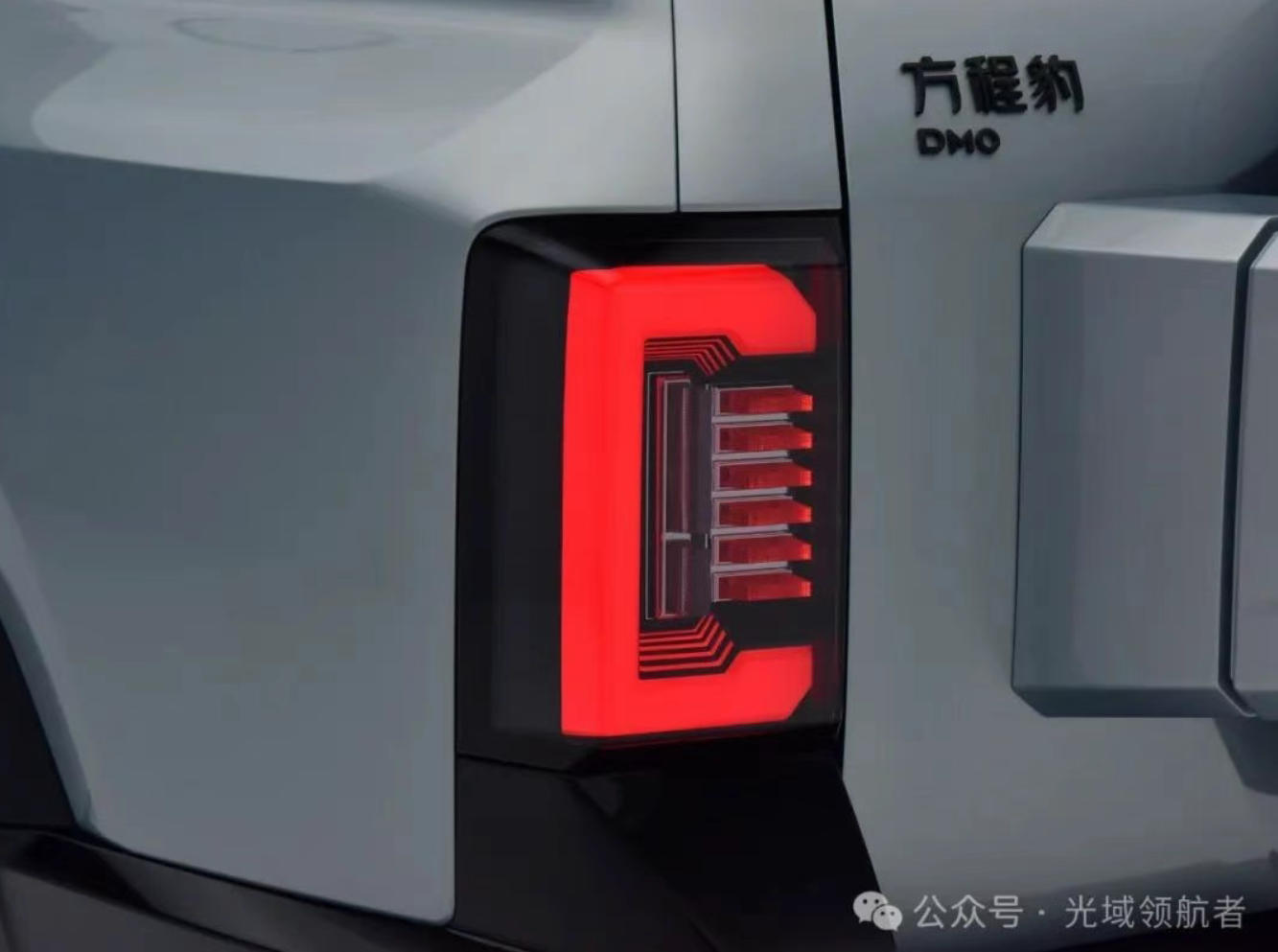

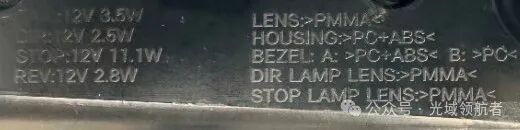

今天的拆解对象是方程豹豹8尾灯，粗略测量，整灯尺寸300*280*180mm，中规中矩，不算很大，但分量还是很足的，上称称一下，足足2.5kg。

接下来，咱们再分析一下车灯和整车的安装定位：

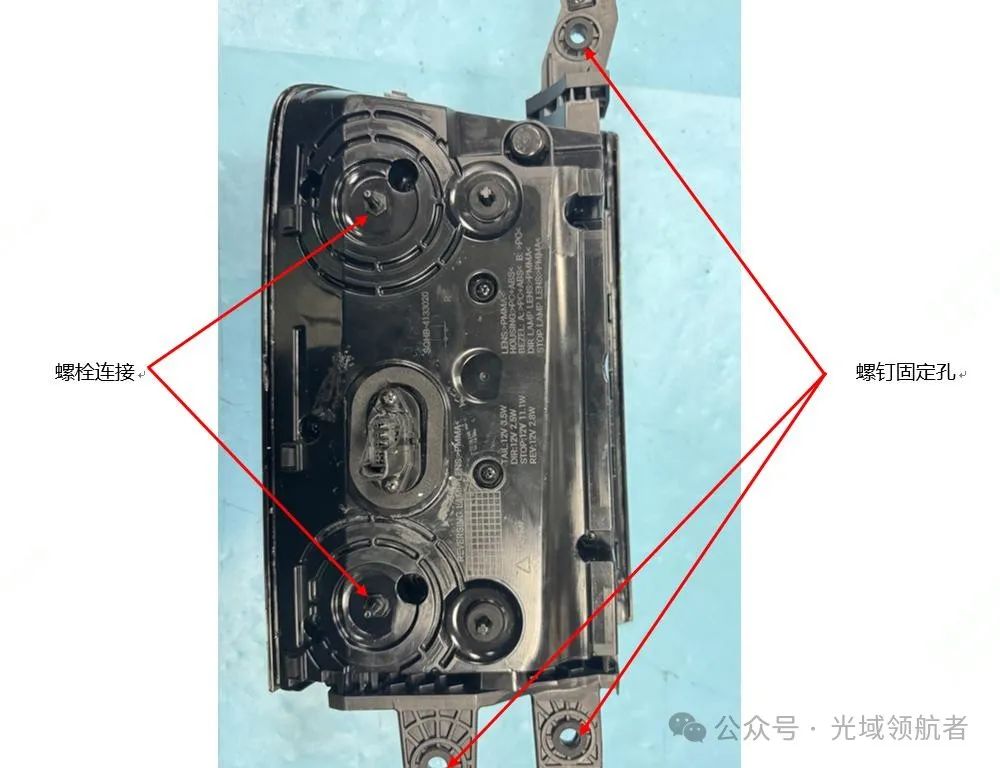

整灯安装方式：2个紧固连接螺栓、3个固定螺钉孔、2个定位柱。不得不说，安装定位还是很牢固的。

我们还发现灯壳上三处连接爪为分体结构，方便胶槽出模和焊接定位。

整灯只看到了一个通气帽，透明灯罩还是很容易产生雾气的，猜测里面有干燥剂，具体我们拆解看看了。

外在观察完毕，我们开始为它动手术解剖：

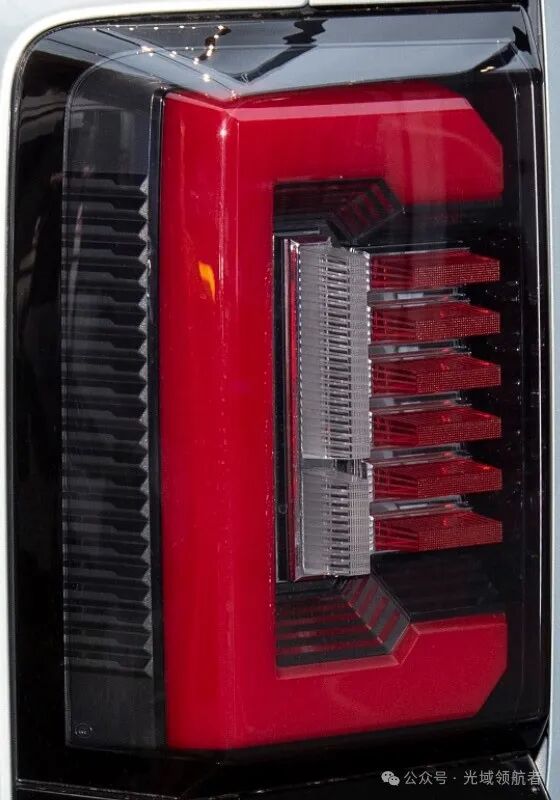

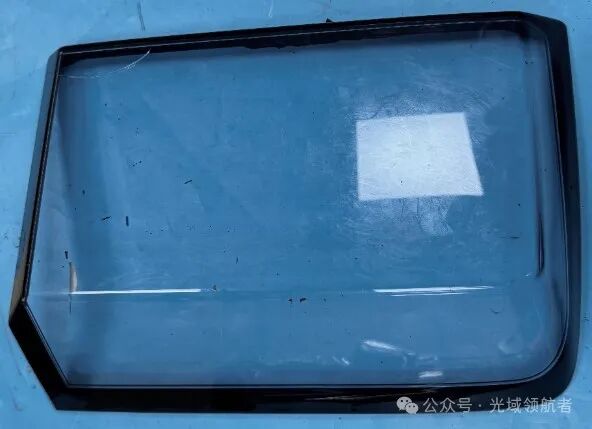

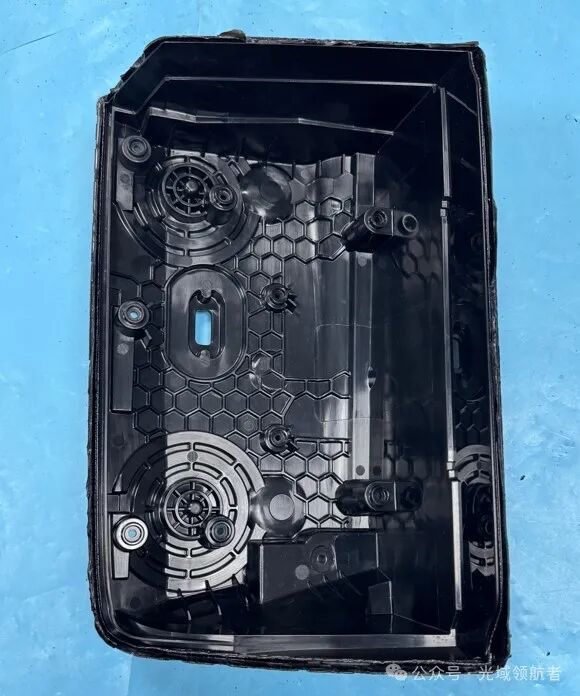

灯壳和灯罩是热板焊接，完美剥离灯壳灯罩，灯罩为透明加黑边双色注塑成型，灯罩外观面无浇口，看上去很是美观，推测应该用的倒装成型工艺。

继续拆解，将后面的螺钉拆解下来，将灯壳与装饰框部分打开，我们会看到

将背面的的密封螺钉全部拆下，分离灯壳和主饰框，我们会看到比亚迪的用料比较足，密密麻麻的全是PCBA，散热铝板、线束插件等

先总结一下，我们把灯腔内部分为两个分总成：

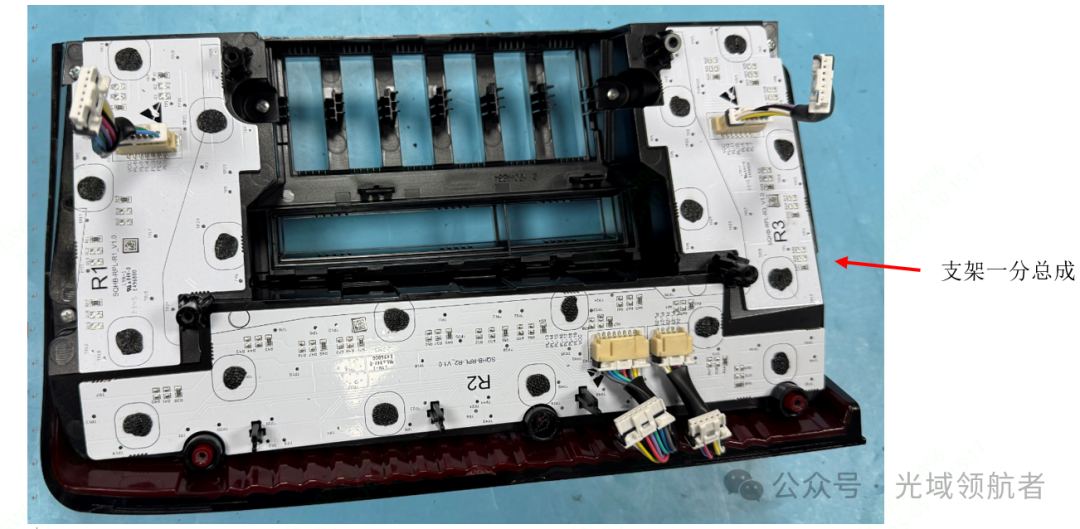

支架一分总成主要是位置灯功能，3块硬板铆接到支架上，其铆接的状态稍差，PCB板存在晃动，铆接点存在松动，但是强度还可以，不容易拆解下来啊。

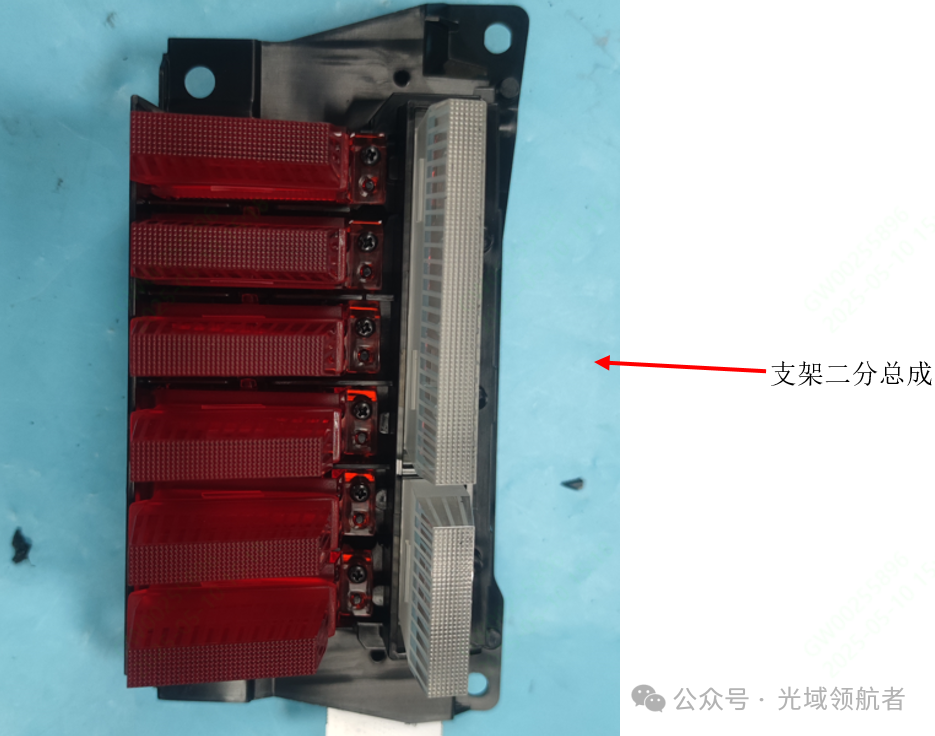

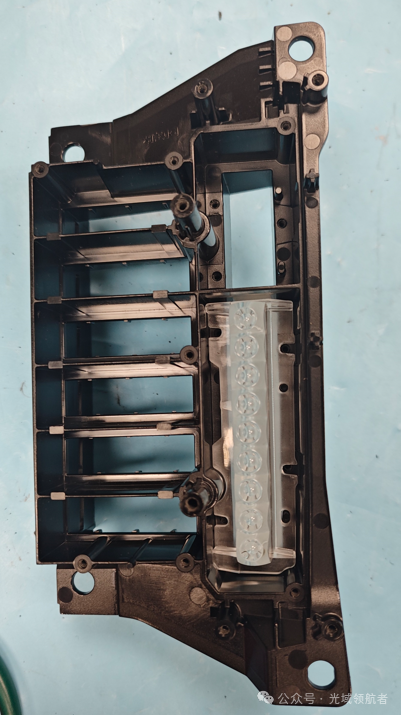

支架二分总成主要是制动灯、转向灯、倒车灯功能，有8块厚壁+支架组成，手感比较重，整灯重量大多在这个地方

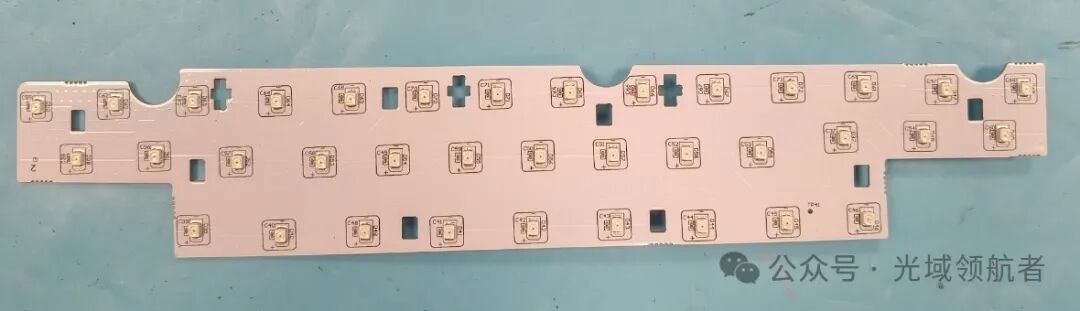

继续拆支架一分总成，拆下支架、内灯罩、PCB板,位置灯共计三块PCB板，72颗LED颗粒

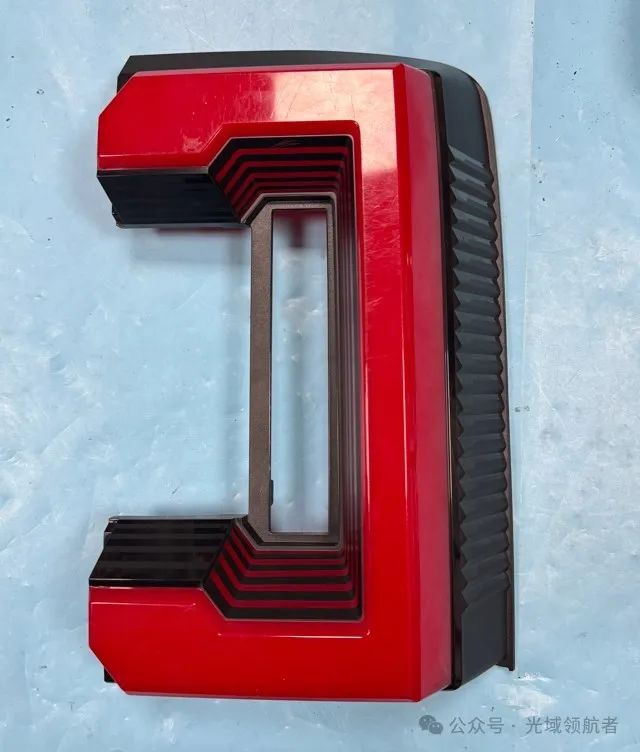

装饰框采用红色+黑色材料双色成型，其条状立体效果为喷漆+镭雕工艺，其中镭雕面为5个方向，这种工艺难度还是比较大的，工艺复杂就带了高的成本，估算这个件价格不菲啊。

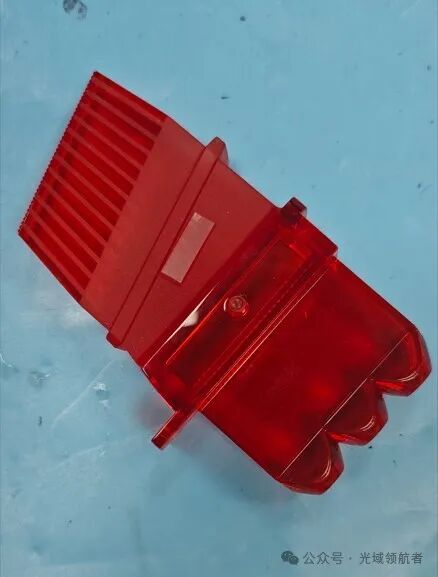

支架二分总成：6个制动灯厚壁件采用红色PMMA材质，所有厚壁尺寸完全一致，装配简单无需混装防错结构，有效减少模具成本和生产成本；

我还注意到制动灯厚壁中间位置存在10mm的掏孔处理，形成两层花纹结构，进一步提升点亮效果的均匀性

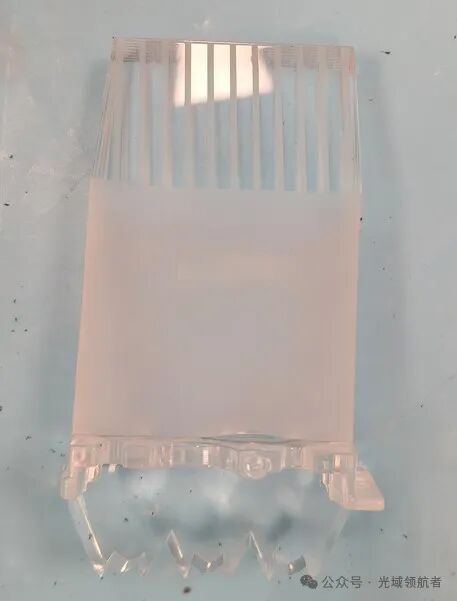

转向灯和倒车灯厚壁，我们发现其材质果然也是PMMA，不可见区域存在大面积粗皮纹，且与外漏区域的磨砂条纹连接，有效地遮蔽颗粒直投方案造成的LED亮点。

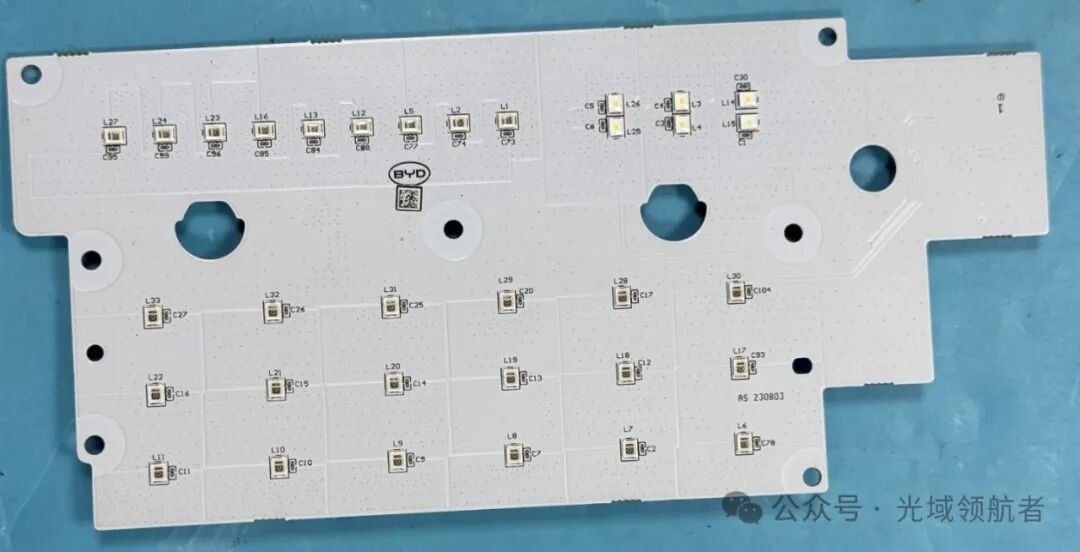

制动转向倒车的灯板集成在一起，其制动灯LED颗粒数量为：18颗，转向灯为9颗，倒车灯为6颗，经过测量对比，大概率用的是比亚迪自产的颗粒。

最后整体去看方程豹8的尾灯，其用料比较足，位置灯条状特征是整灯的亮点，各功能点亮效果较好。
