【车灯拆解2415】宝马X3尾灯

于 2025-05-25 21:40:35 发布 76 阅读 0 评论

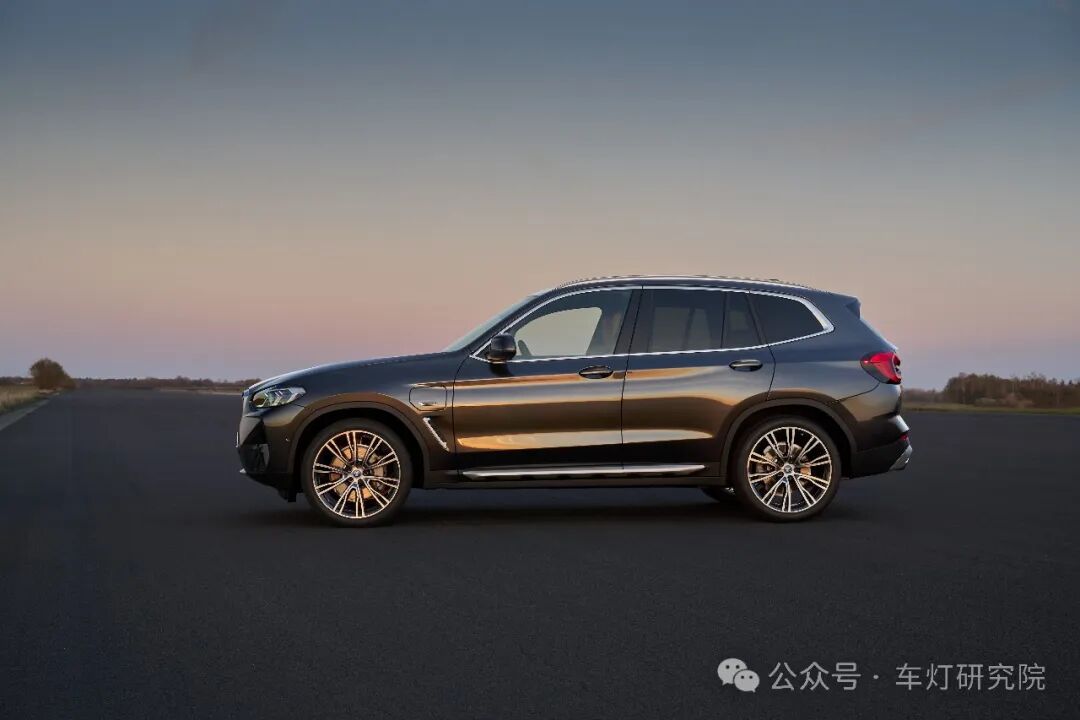

今天,给大家带来的是一代神车宝马X3的尾灯拆解。

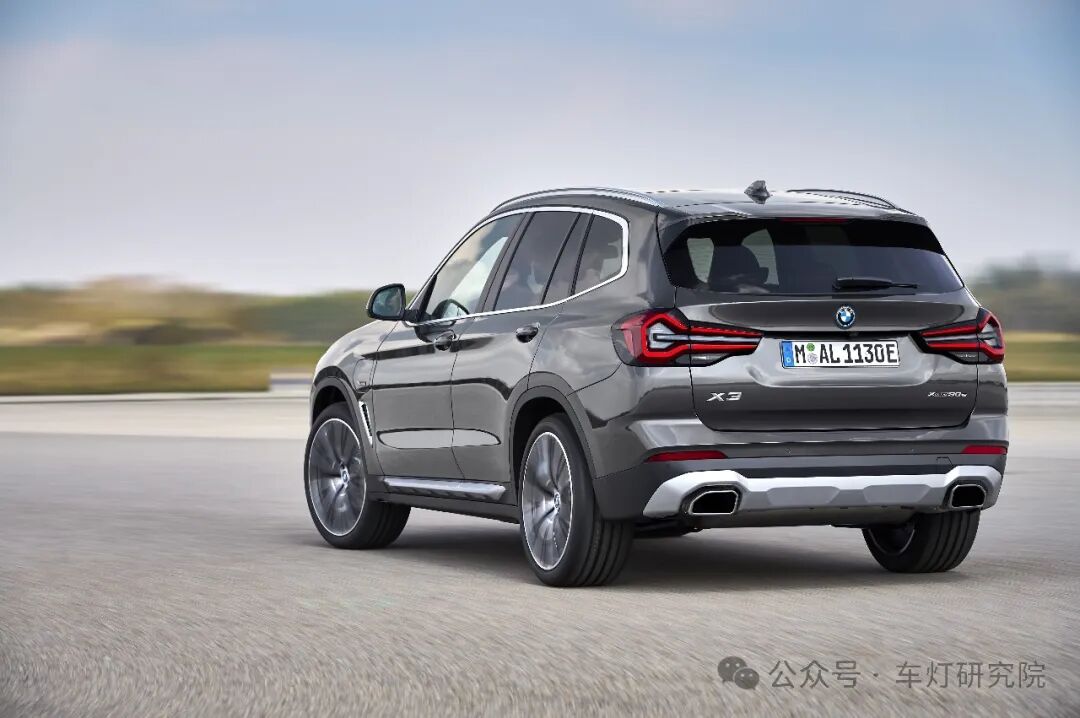

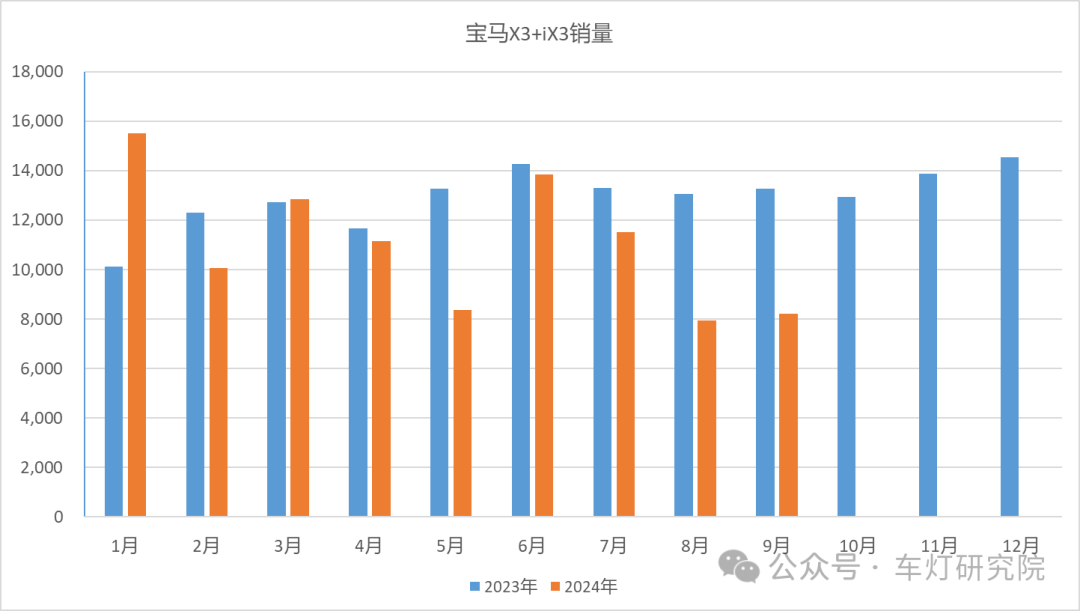

这款车刚上市的时候小编被它的尾灯造型所吸引到,超红光加尾焰造型,辨识度很高。只是这销量咋回事,在价格战的战场反复横跳被反噬了?

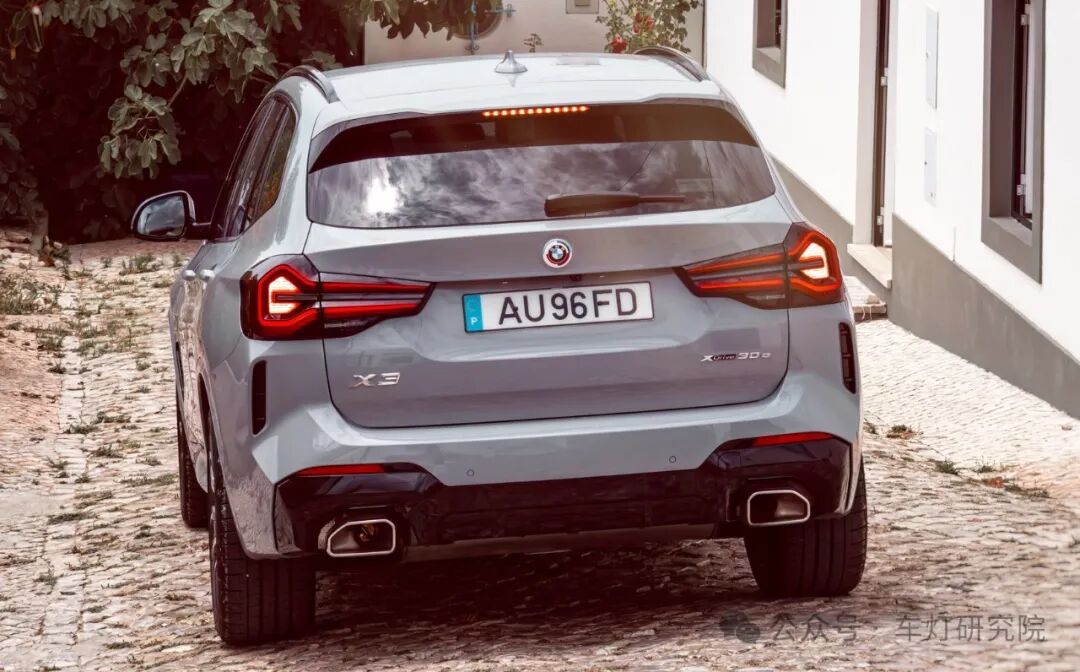

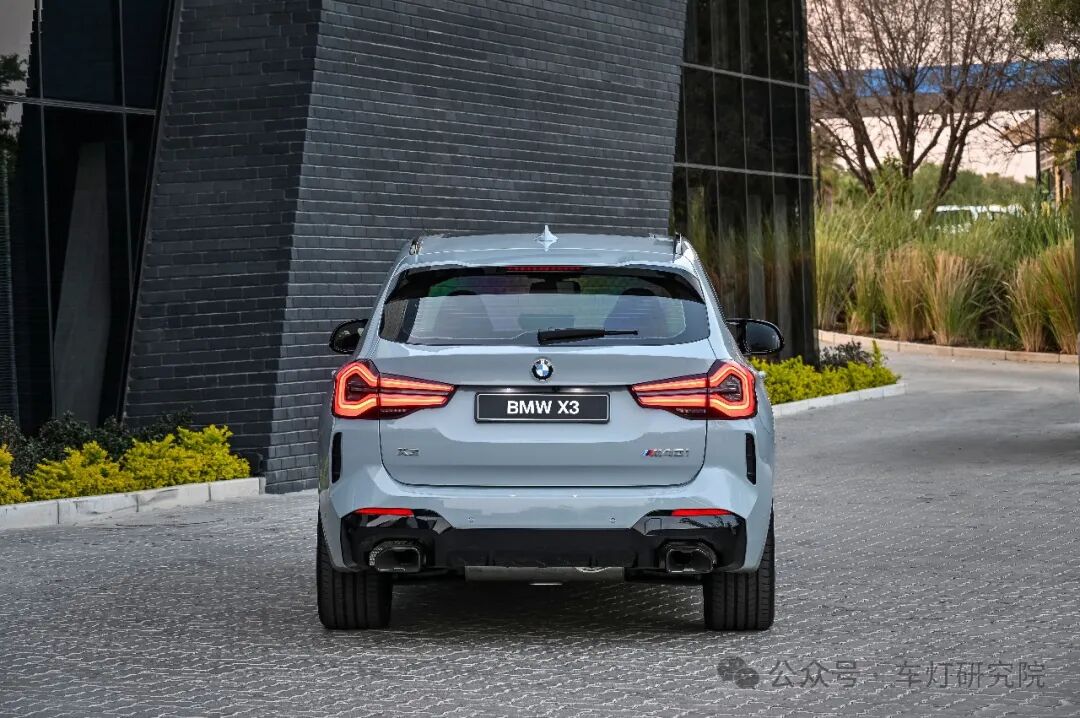

灯相比较老款而言,新款恶魔之眼更加锋利,更具战斗力。新款用上特别强调3D立体起伏与对比色处理的新式样LED尾灯,配合双边单出矩形排气尾管,在哪都能让人眼睛一亮.


尾灯整体非常的“红润”,面罩是黑白红三色,红色部分给了位置灯,横条布置了转向,转向外圈是刹车功能。这又是一个典型的“非黑即亮”的设计,灯光布置非常的饱满。

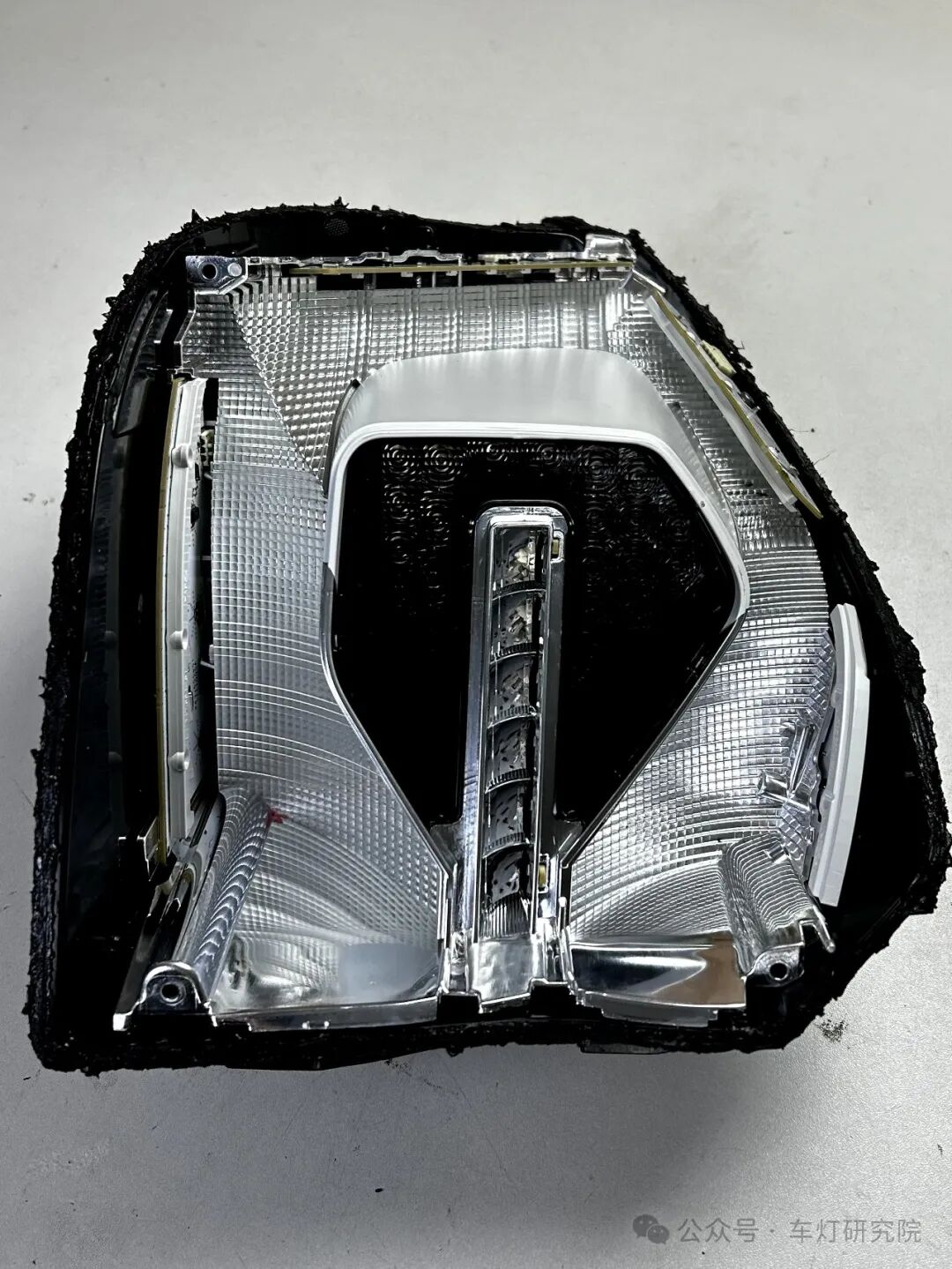

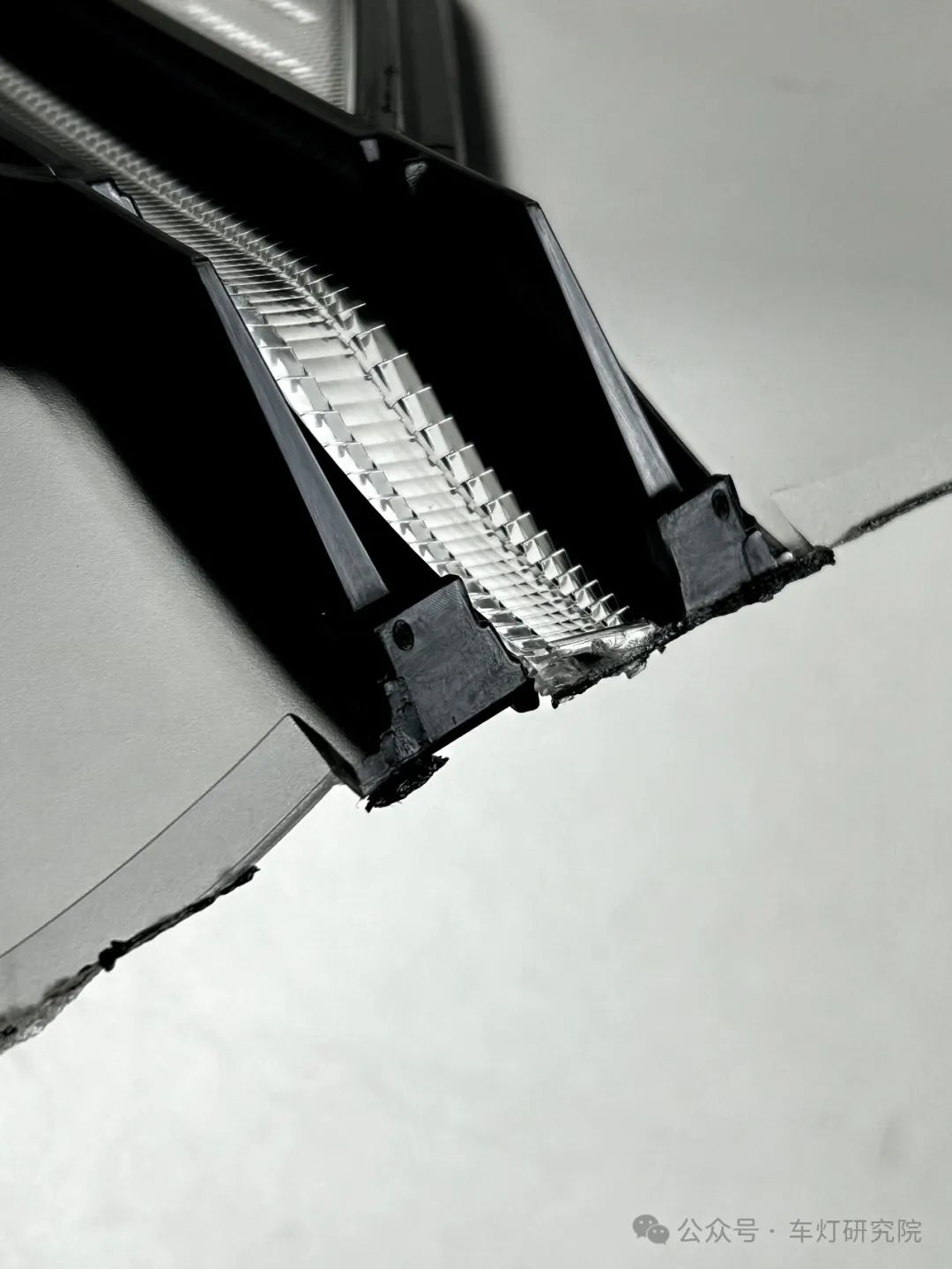

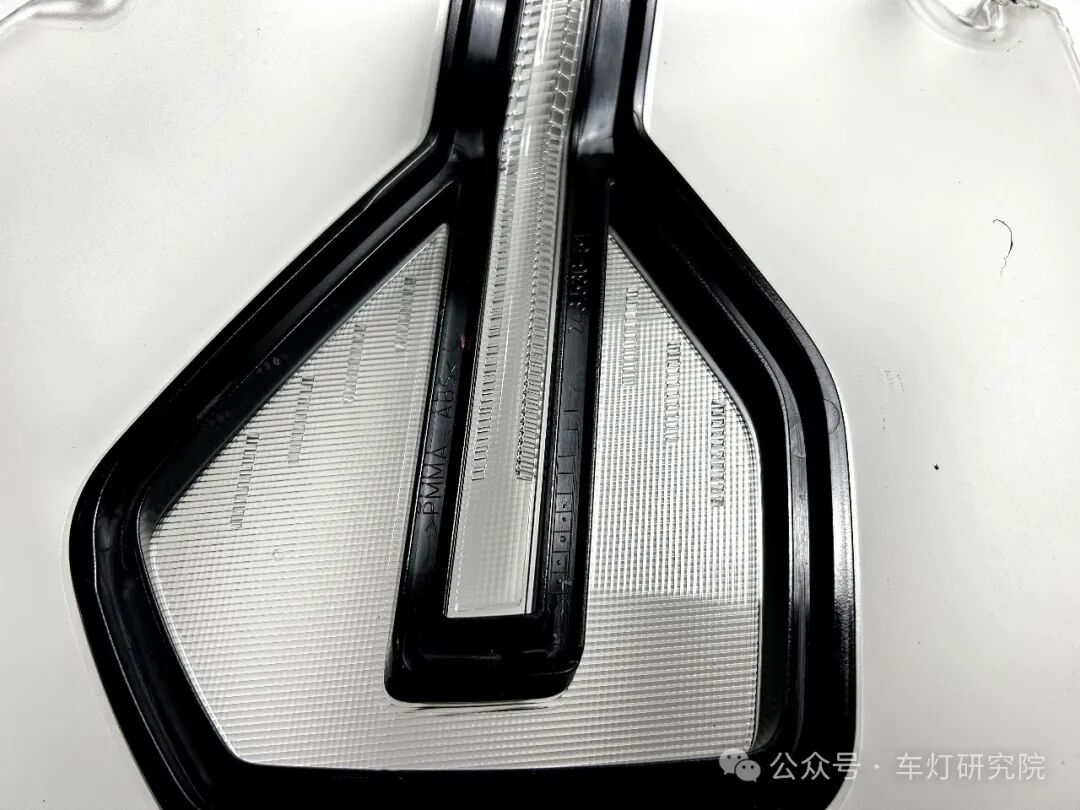

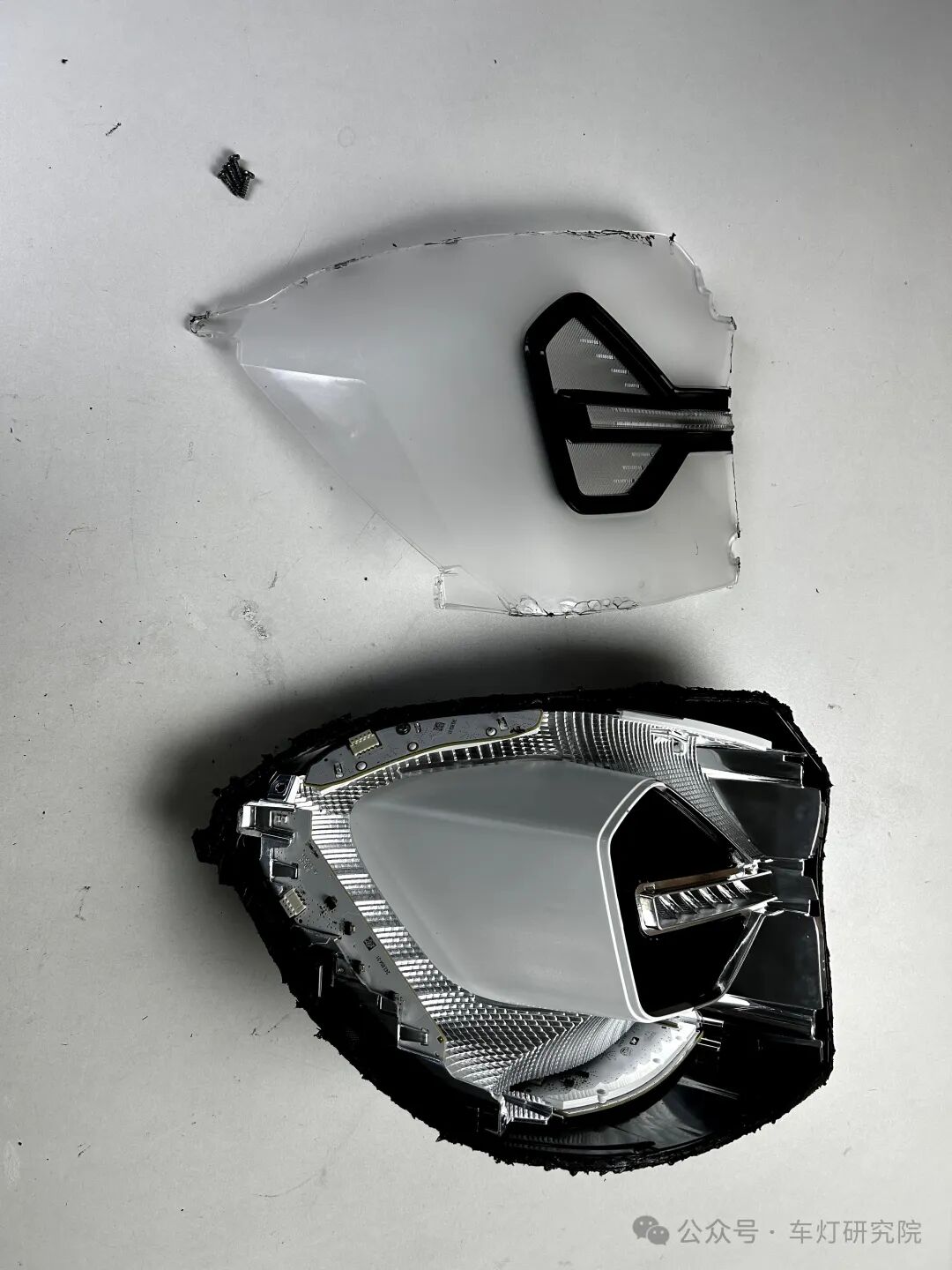

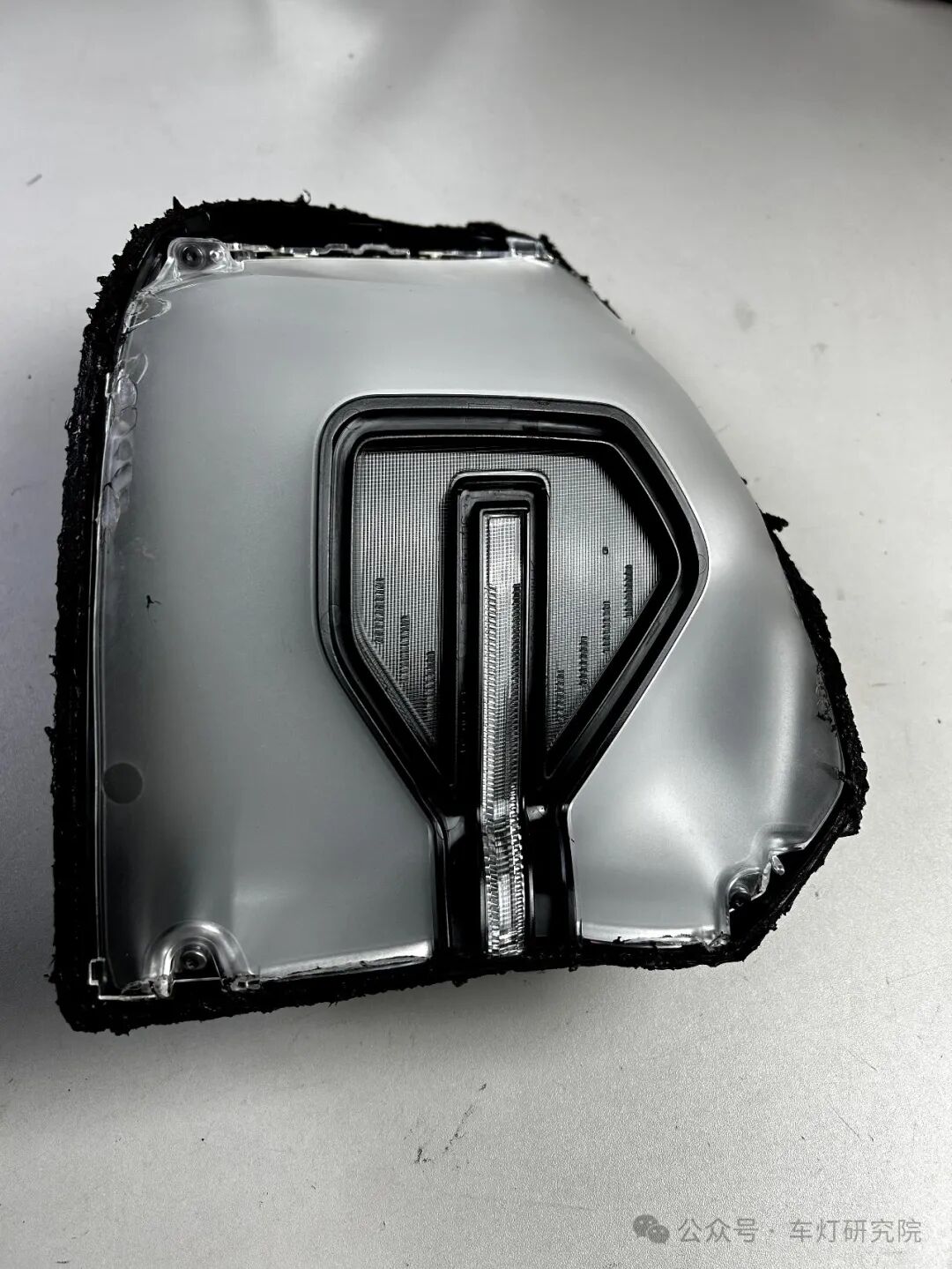

灯体内部被一个块大面积的双色内面罩覆盖住,外圈对应的位置灯功能采用散射材料增加均匀度,中圈设计了皮纹和光学尺形成另外一种均匀效果的刹车灯。转向灯采用光学尺加反射碗的方式。

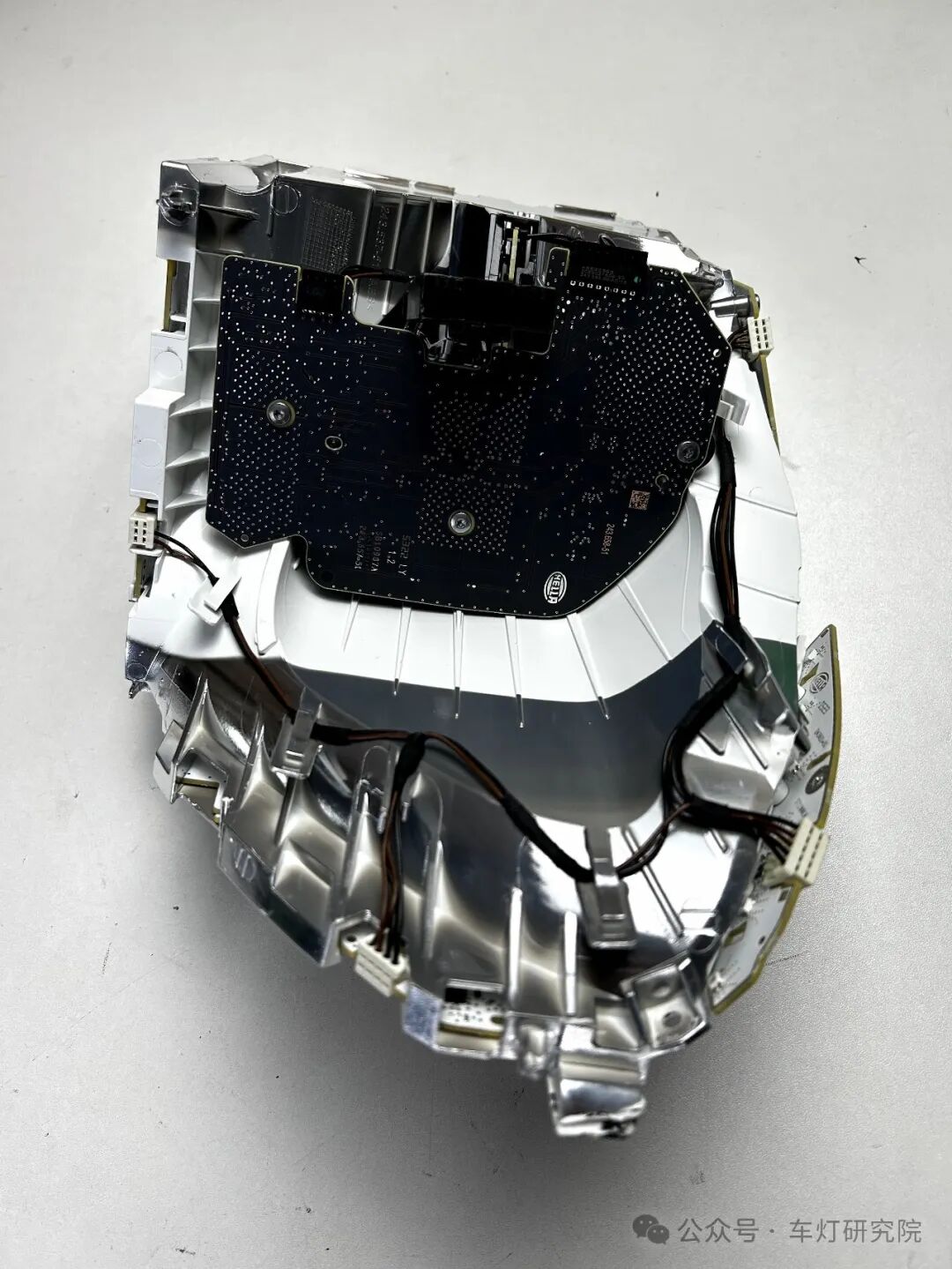

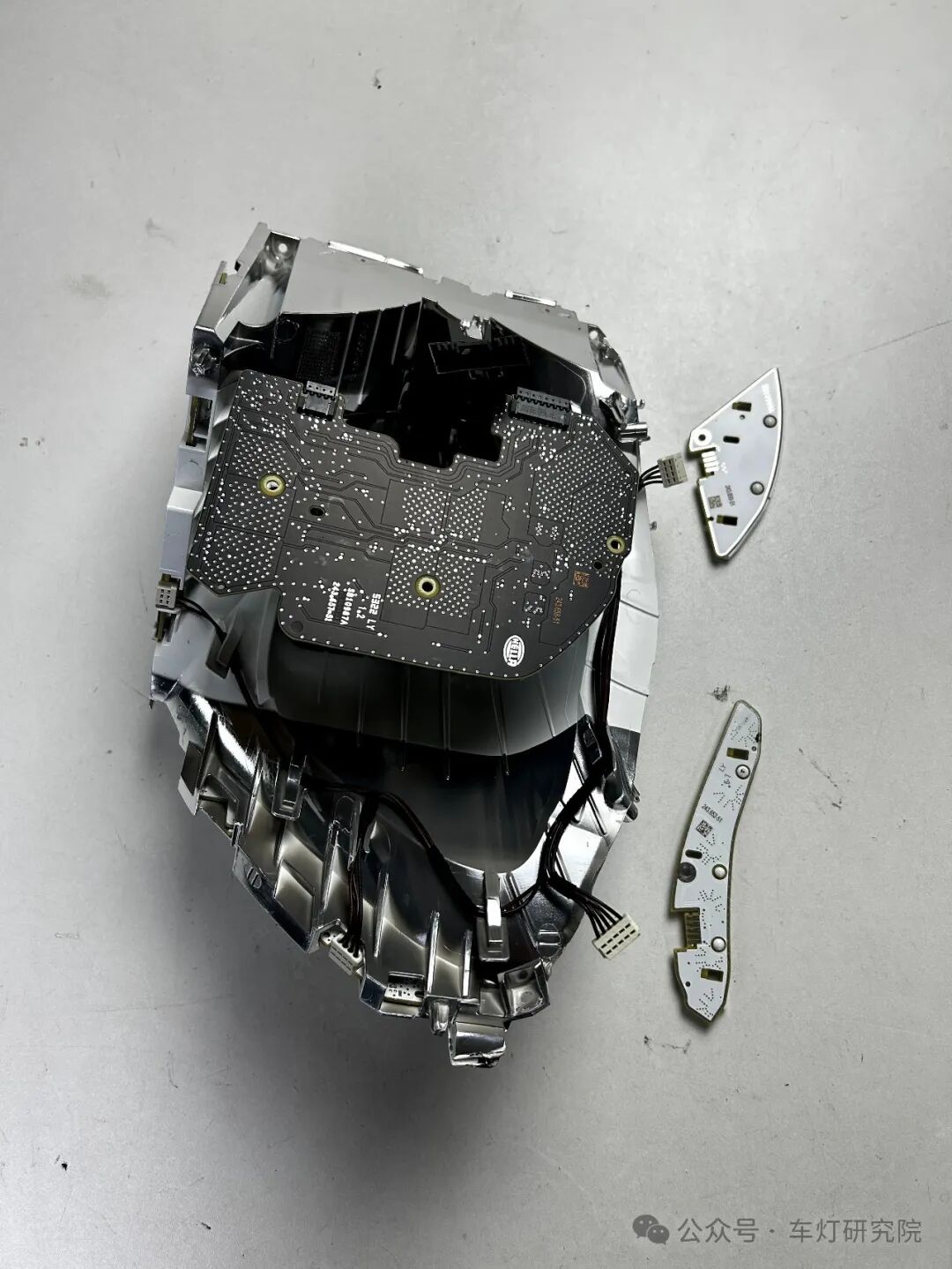

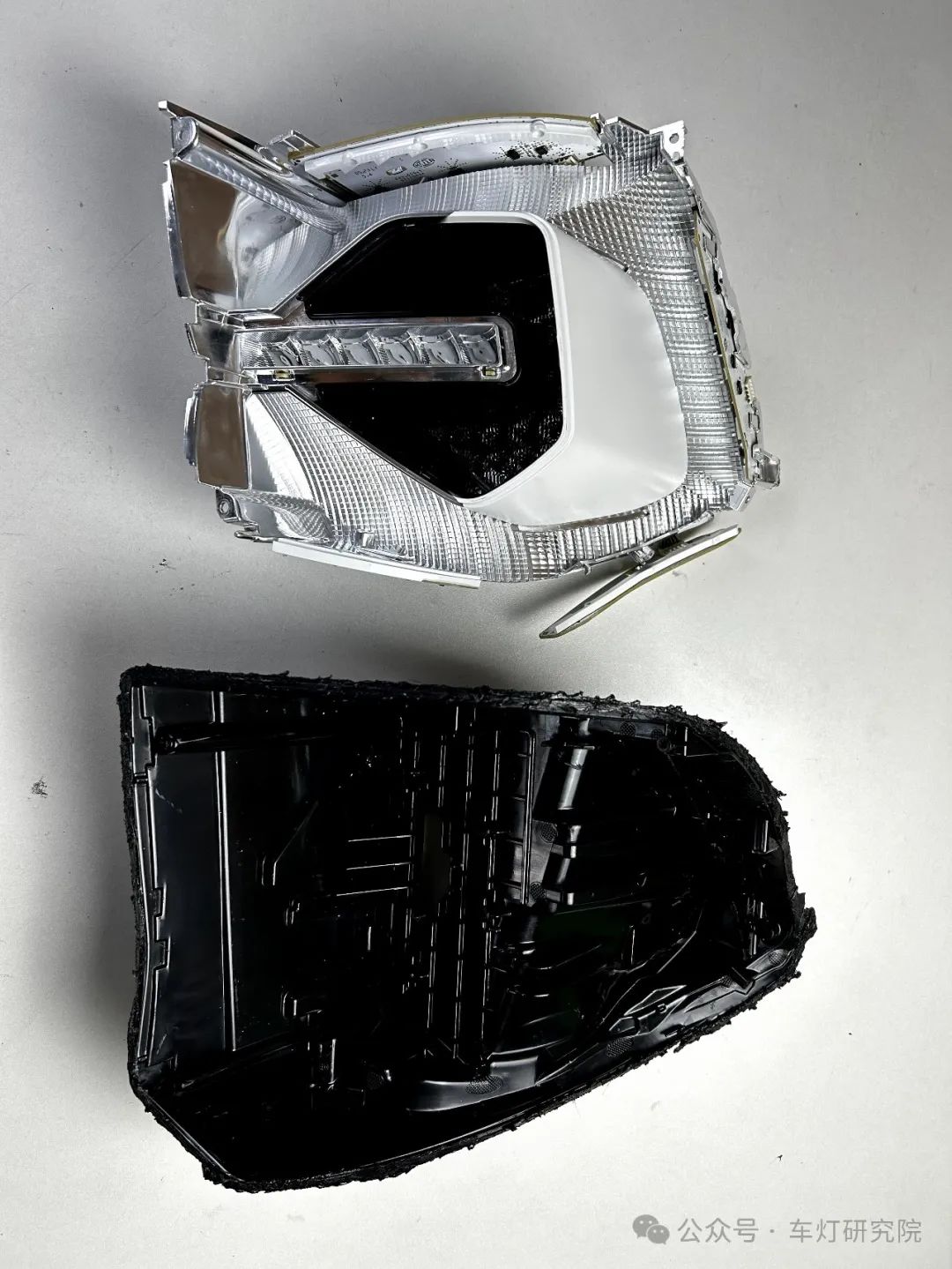

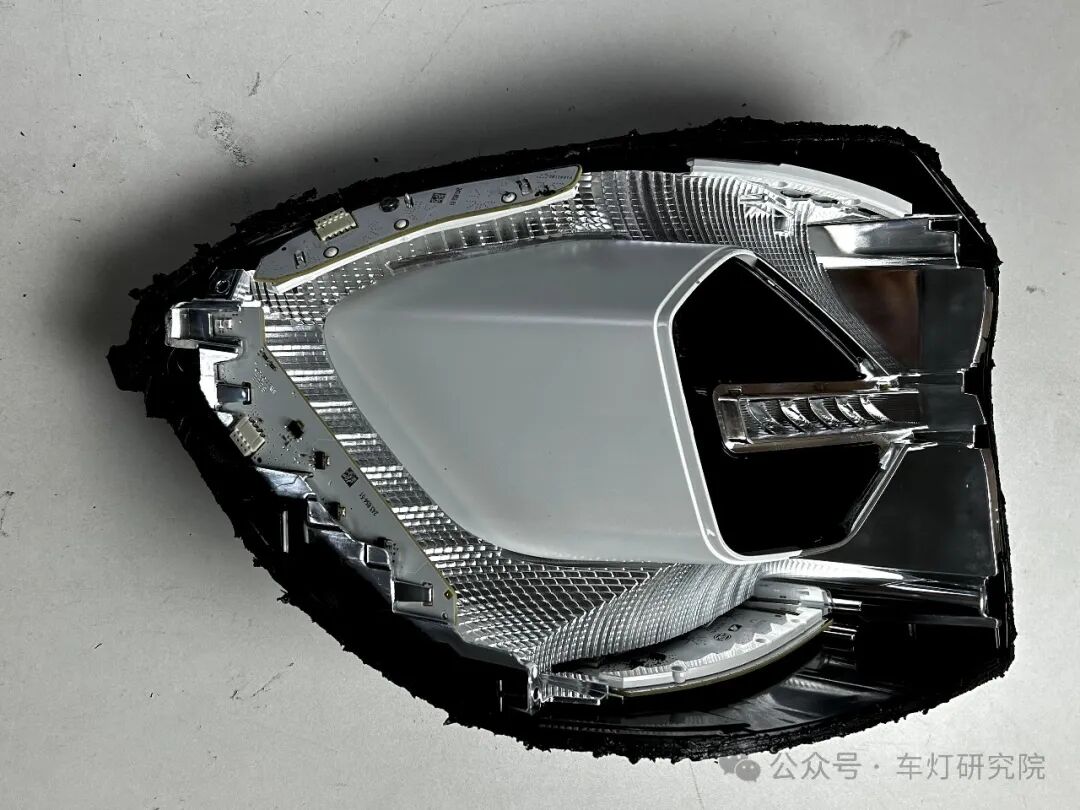

扒开内面罩后,光学设计方案就很明了了。位置灯反光碗的一圈都布置了灯板,且为了防止串光还设计了一个挡墙,给均匀效果点个赞。

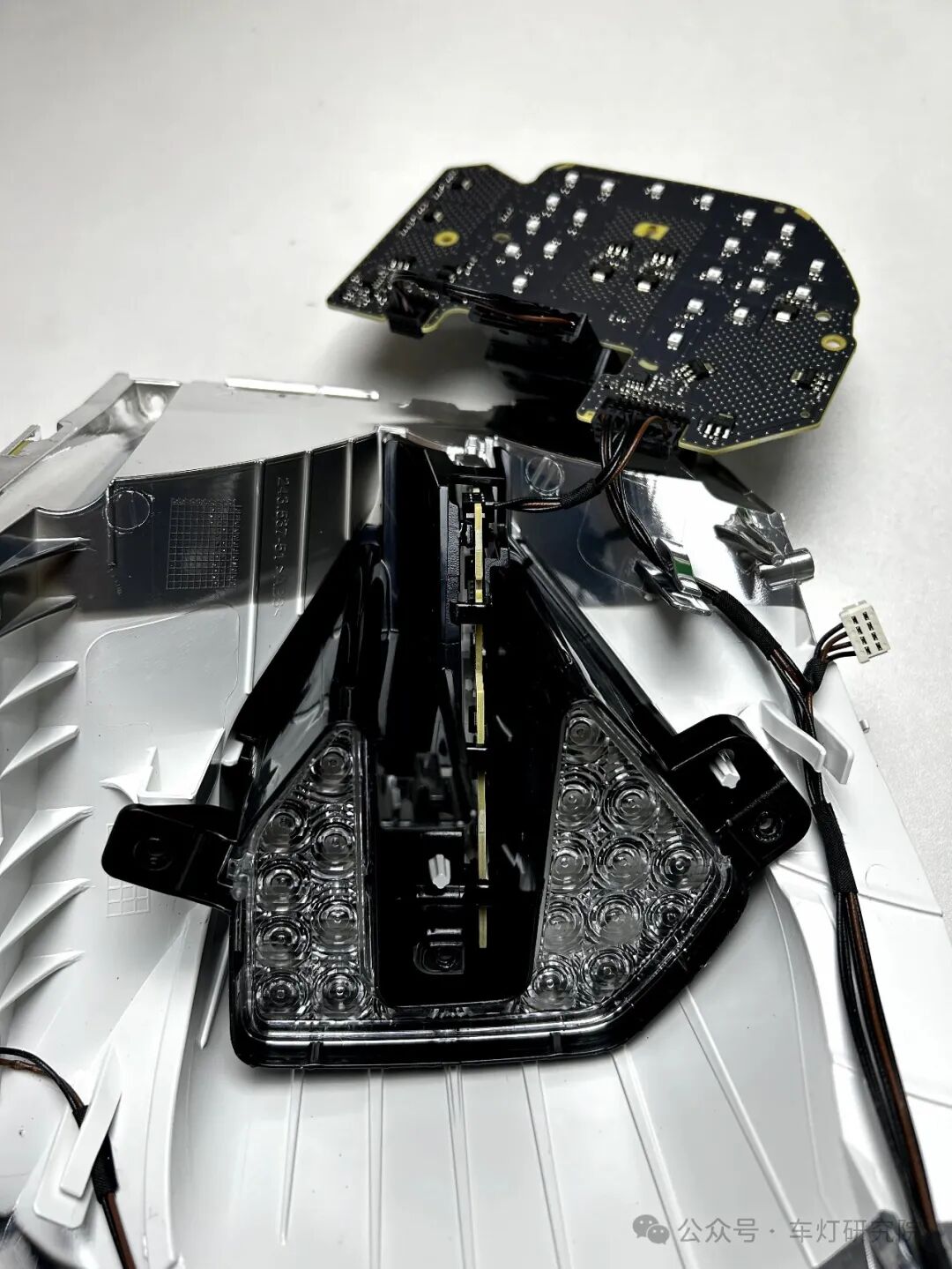

刹车灯的方案略有点小奢侈,直射方案外加俩聚光镜。

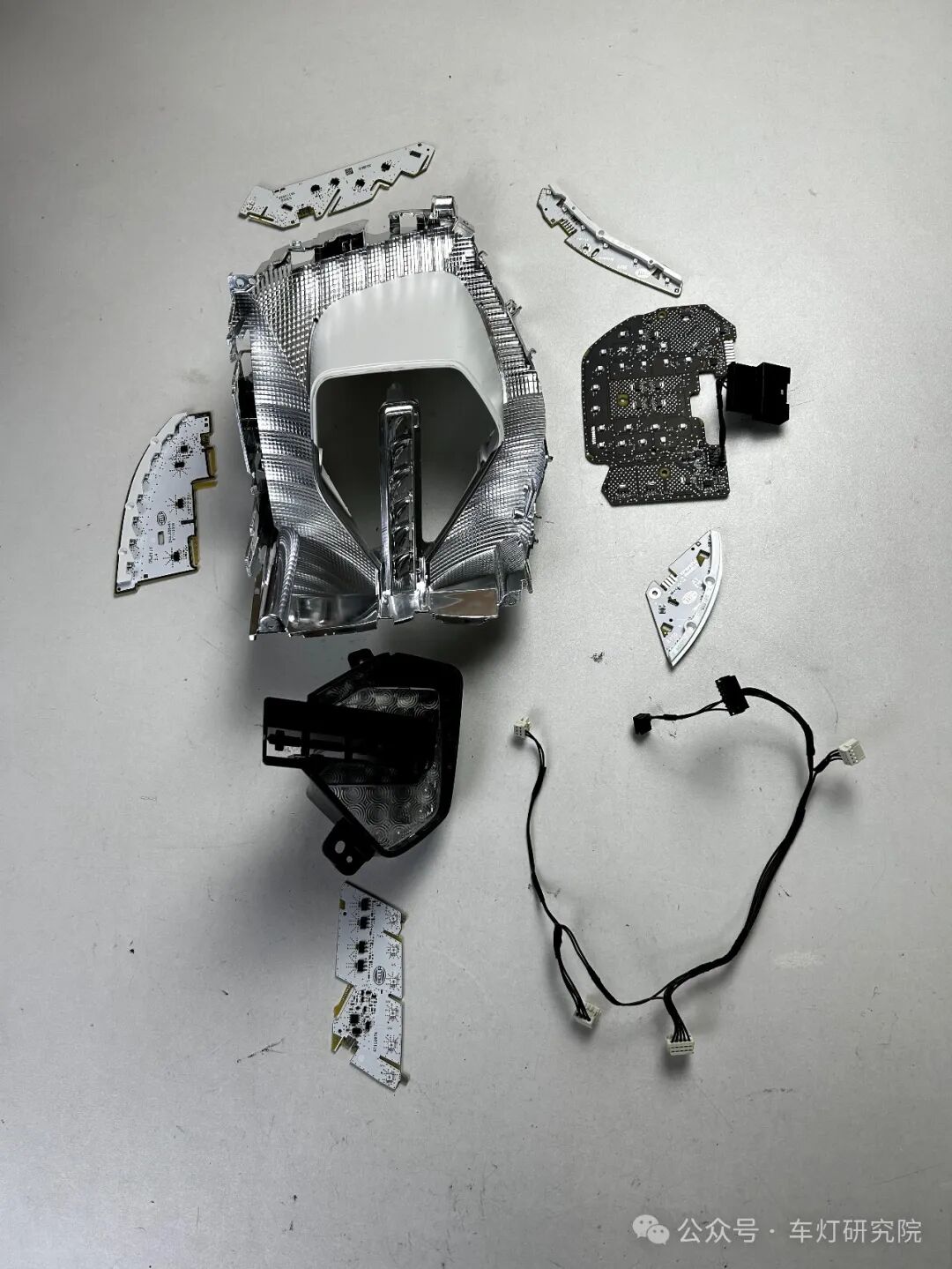

最后看一下全家福,总的来说,整个X3侧围尾灯的灯体面积还是很大的,宝马又将整个灯都设计成非黑即亮的效果,所以发光面积也是非常的大,效果非常突出。

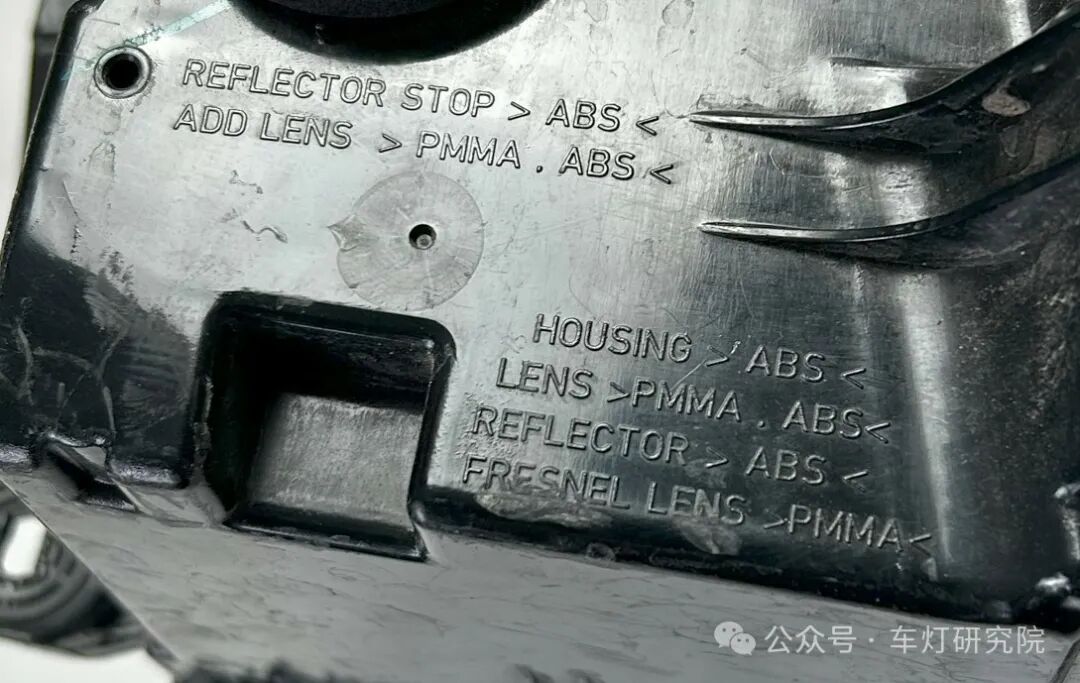

有意思的是,整个灯的用料,使用了大量的ABS材料及PMMA,高度的设计功底,加上不贵的材料,突出让人印象深刻的显示效果,这,才是赚钱的门道,期望堆料的同学还是关注学习下。

最后,这款尾灯来自海拉。
