下篇来也。

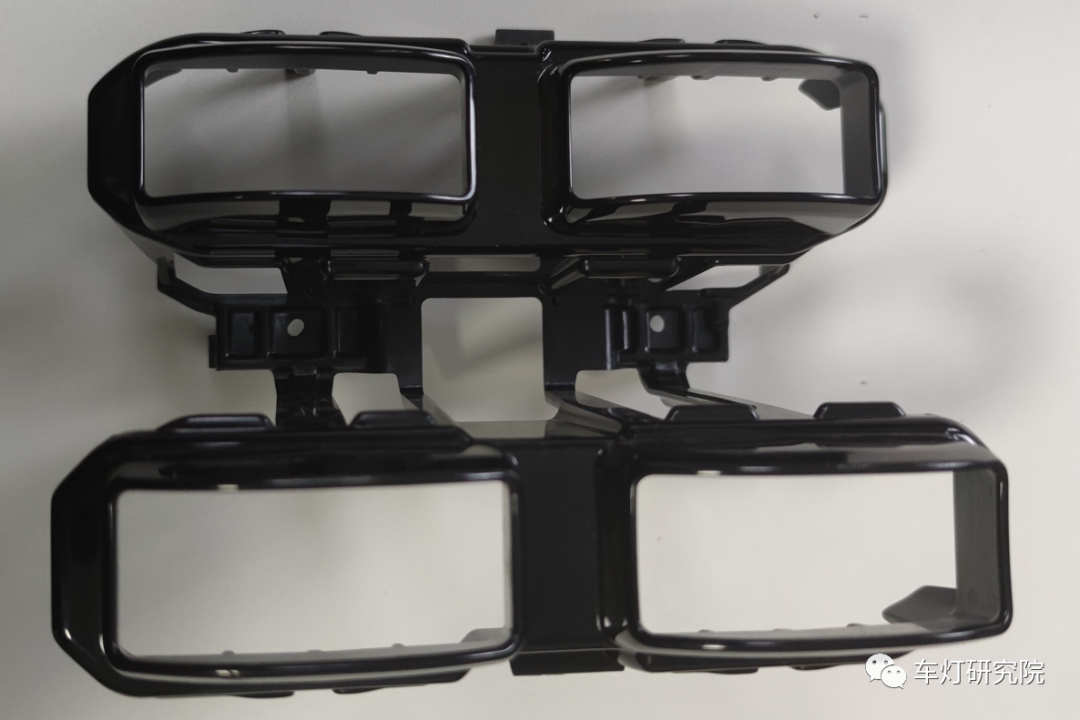

首先我们来看看近光部分的4颗透镜,和远光一样,4颗近光透镜也是安装在下方主支架上(多谢小伙伴提醒,>ADC<的),肉眼可见的部分是外透镜罩和一个整体的黑色饰框。拆下黑色饰框后就可以清晰地看到裸露出来的透镜整体了。然后拆下透镜面罩部分,比较惊奇的是透镜罩上方居然有两个导光块,还是焊接在一起的。两个导光块对应的是底部PCBA的两颗LED。图片


除此之外,还有一个U字型的导光块,触角直伸面罩的两侧,下方同样对应着一颗LED。那么这么做的目的是为什么呢,小编猜测的在近光功能未打开的情况下,近光部分也处于点亮状态,俗称没有瞎子。

好,接下来要进入关键部分了,“钢铁侠”面具的拆解。

首先看看视频,整体来说动态结构不算难理解,底部有一个带球头卡的连杆,球头卡部分连接的是后面的电机,当电机伸缩时会带动连杆前进或者后退,然后就可以看到4个镀铝“面具”随着支架在上下移动了。

好了,拆之。


首先是拆金属支架,整个动态结构基本上都是安装在支架之上,拆下金属支架后动态结构依旧可以工作,只是每个“面具”都有一只脚不听使唤了。


可以看到,核心部分其实就在中间这个金属黑盒子里面,拆之。

打开后可以看到里面有一些带齿轮的结构,我们分个类,A即刚提到的连杆,B是和黑色支架固定的齿轮,C是连接A和B的齿轮,当电机带动A,A就会带动C,然后C带动B,然后你就可以看到“面具”的开合了。

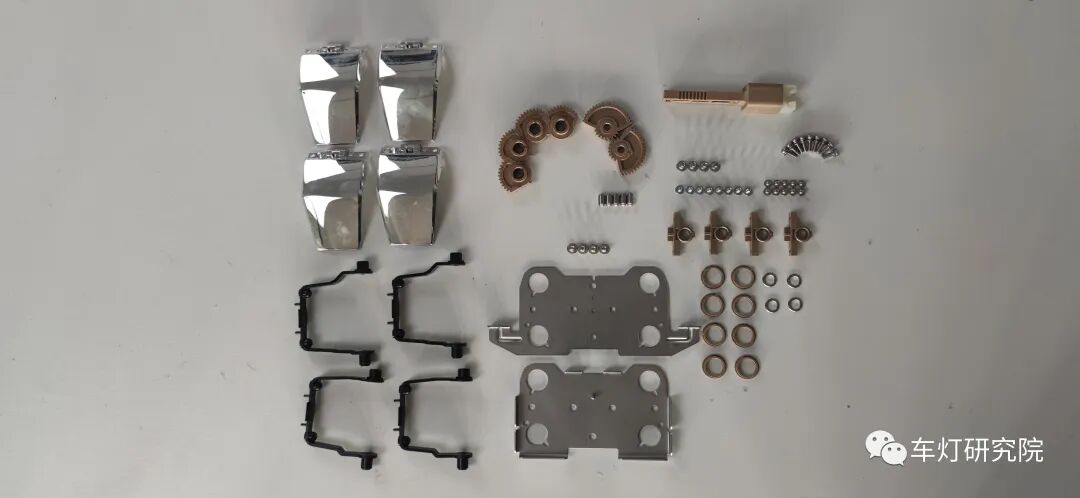

看上去不难,但其实这一点点东西是靠多个小零件组成的。可以看下下方的全家福,不算螺钉类的都有29个零件了。并且还发现一个小细节,B类的4个齿轮,其“长相”也是各不相同哦。
来一张“面具”全家福。


到此,整个灯的拆解就完成了,献上一些全家福的照片。

主光源全家福。

整灯灯全家福。
好了,这期关于GS8大灯的拆解小编就讲到这了,不晓得有没有满足一些看官的好奇心。如果还有其他相了解的或者其他想让dengdengschool来拆解的,欢迎评论区留言哦~
